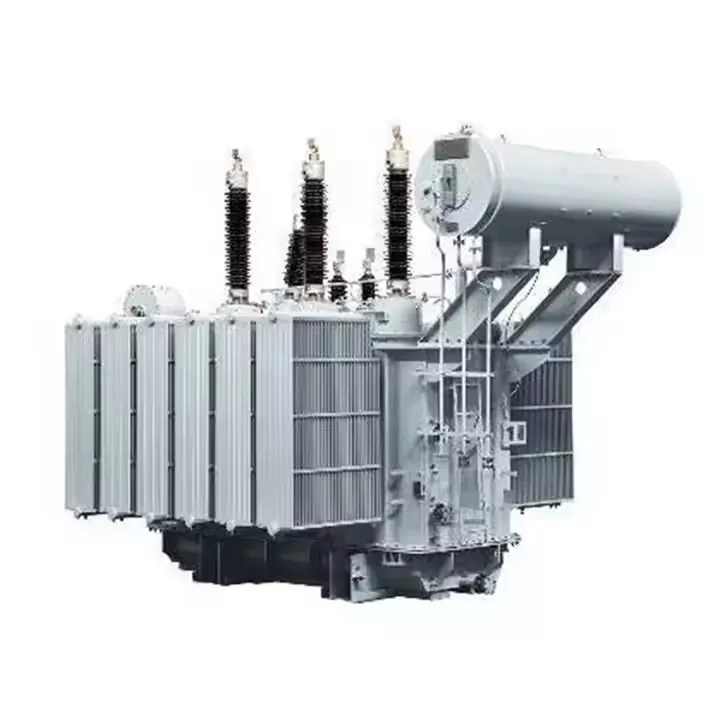

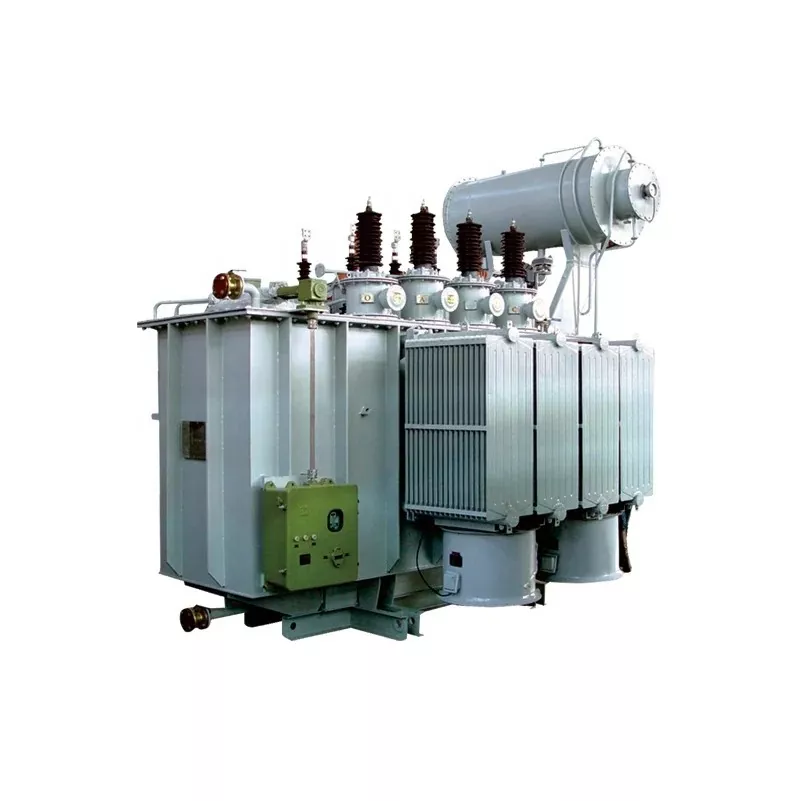

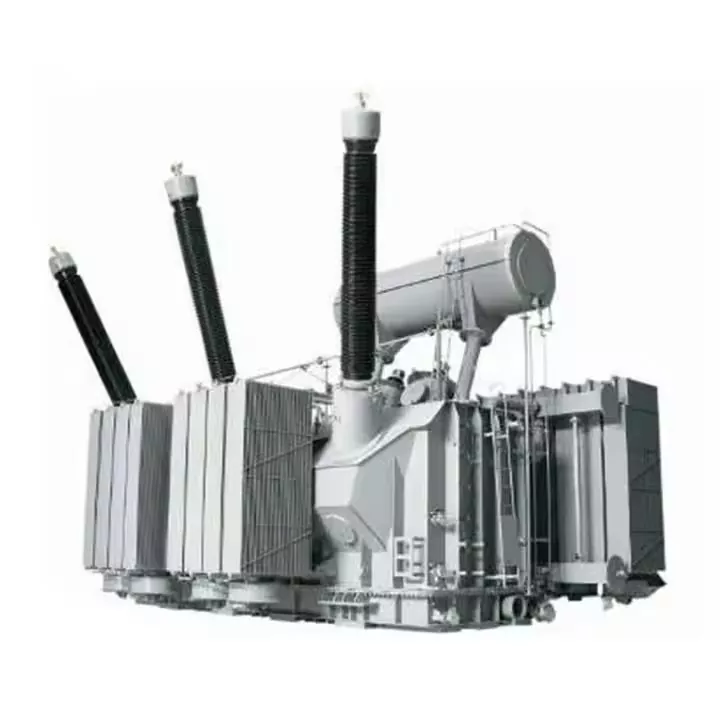

132kv 110kv 50mva 125mva Olie-ondergedompelde transformator

Wij worden in eigen huis gemaakt in de fabriek van Lugao in China en zijn een erkende fabrikant en leverancier van 132kv 110kv 50mva 125mva olie-ondergedompelde transformatoren, die elke stap van de productie nauwlettend in de gaten houden om kwaliteit en duidelijke prijzen te garanderen en onze klanten kosteneffectieve oplossingen te bieden. 132kv 110kv 50mva 125mva In olie ondergedompelde transformator realiseert spanningsconversie en belastingbeheer voor het stadsnet. De geselecteerde capaciteit varieert per gebied, en hoe groter de capaciteit, des te krachtiger koeling nodig is met de toevoeging van ventilatoren. De behuizing is uitgerust met apparatuur voor ruisonderdrukking om overmatig geluid tijdens bedrijf te voorkomen, en Lugao Power Co., Ltd volgt strikt de internationale normen op het gebied van ontwerp, en elke productiestap is uitgerust met professionele kwaliteitscontrole-instrumenten. De productielijn is uitgerust met professionele kwaliteitscontrole-instrumenten. De details worden strikt gecontroleerd op de productielijn, wat een goed imago opbouwt voor Made in China.

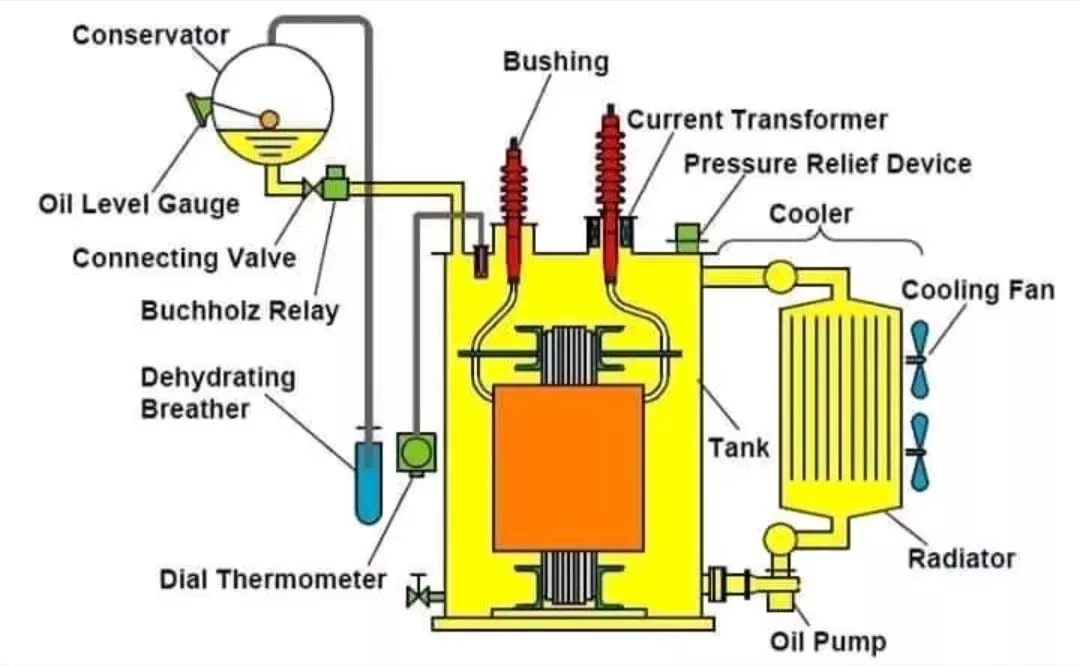

Wat de materialen betreft, maakt de 132 kv-110 kv-transformator gebruik van siliciumstaalplaten met hoge permeabiliteit en is hij voor 100 procent geheel uit koper gewikkeld. Wat de koeling betreft, worden er 4-5 sets ventilatoren gebruikt voor een capaciteit van 50MVA en 8 sets ventilatoren voor een capaciteit van 125MVA. Het isolatiemedium is een combinatie van isolatiepapier en synthetische esterolie, evenals de capacitieve behuizing. De olietemperatuur en het oliepeil worden realtime bewaakt door sensoren. Detransformatoris tevens voorzien van beveiligingsvoorzieningen zoals overdrukventielen en oliefilters. Zorgvuldig ontwerp tot in elk detail. De transformator van 50 mva 125 mva maakt gebruik van transformatorolie voor koeling en isolatie. De olie dompelt de hele kern en wikkelingen onder, wat een gelijkmatigere warmteafvoer mogelijk maakt. De olie convecteert op natuurlijke wijze bij verhitting en stuurt de door de wikkelingen en de kern gegenereerde warmte naar de koellichamen zonder plaatselijke alarmen voor oververhitting. Transformatorolie kan de boog ook snel doven bij ontbinding bij hoge temperaturen, waardoor het optreden van fouten door de bron wordt verhinderd. De schaal van de transformator met hoge capaciteit heeft een zeer hoog beschermingsniveau, dat bestand is tegen allerlei extreme weersomstandigheden en externe verontreinigende stoffen tegenhoudt.

Parameter

Beoordeeld Capaciteit (kva)	HV (kV)	HV Tikken Bereiken	LV (kV)	Vector- groep	Kort - Circuit Impenda n	Onbelast Verlies	Beladen  Verlies	Onbelast Huidig (%)
6300	63 66 69 110 132 138 220 of anderen	±8×1,25 % of anderen	6.3 6.6 10.5 11 33 69 of anderen	JNd11 JNyn0 of anderen	10-14	9.4	34	0,63
8000						11.2	40,4	0,63
10000						13.1	47,6	0,75
12500						15.4	56,5	0,53
16000						18.5	69,5	0,49
20000						21.8	84,2	0,49
25000						25.6	99,5	0,4
31500						30.4	120	0,4
40000						36.2	140,3	0,39
50000						42,6	174,3	0,39
63000						52	210	0,39
75000						60	238	0,49
90000						69	274	0,49
120000						85	328	0,46
150000						101	385	0,42
160000						105	404	0,42
180000						115	436	0,42
240000						144	539	0,4

Bedrijfsomgeving:

1. Standaard bedrijfstemperatuur: -30°C tot +40°C. Wanneer de temperatuur boven de 40°C komt, moet de unit in de belastingsreductiemodus worden gebruikt.

2. Standaard werkhoogte: minder dan 1.000 meter.

3. Standaard bedrijfsvochtigheid: dagelijks gemiddelde ≤95%, maandelijks gemiddelde ≤90%.

4. Zorg er bij installatie voor dat de kantelhoek niet groter is dan 15°.

5. Inspecteer regelmatig de oliepeilmeter, de oliekwaliteit en de omgeving.

6. Houd de in olie ondergedompelde transformator uit de buurt van brandbare gebieden, elektromagnetische interferentiezones en andere locaties die de werking van de transformator kunnen beïnvloeden.

Kenmerken

1. LUGAO produceert olie-ondergedompelde transformatoren van 132 kV, 110 kV, 50 MVA en 125 MVA met uitstekende warmteafvoerprestaties. De transformatorolie absorbeert snel de warmte die wordt gegenereerd door de wikkelingen en de kern en circuleert deze door de warmtewisselaar.

2. Sterk isolatievermogen. De isolerende olie kan interne ontladingen effectief isoleren.

3. Lange levensduur. De transformatorolie kan de kern en wikkelingen beschermen en oxidatie vertragen.

4. Sterk aanpassingsvermogen aan de omgeving. De afgesloten olietank kan externe onzuiverheden tegenhouden.

5.LUGAO's transformatoren zijn vervaardigd met behulp van hoogwaardige componenten en materialen om een ​​stabiele stroomvoorziening te garanderen.

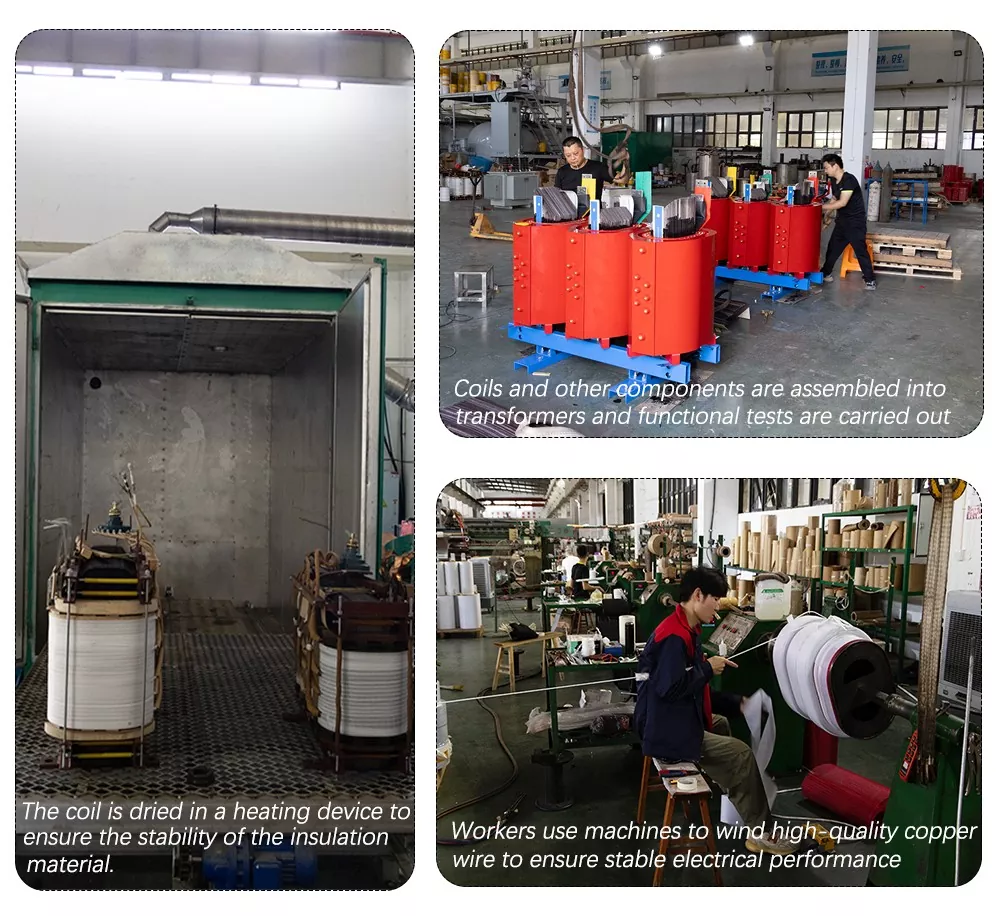

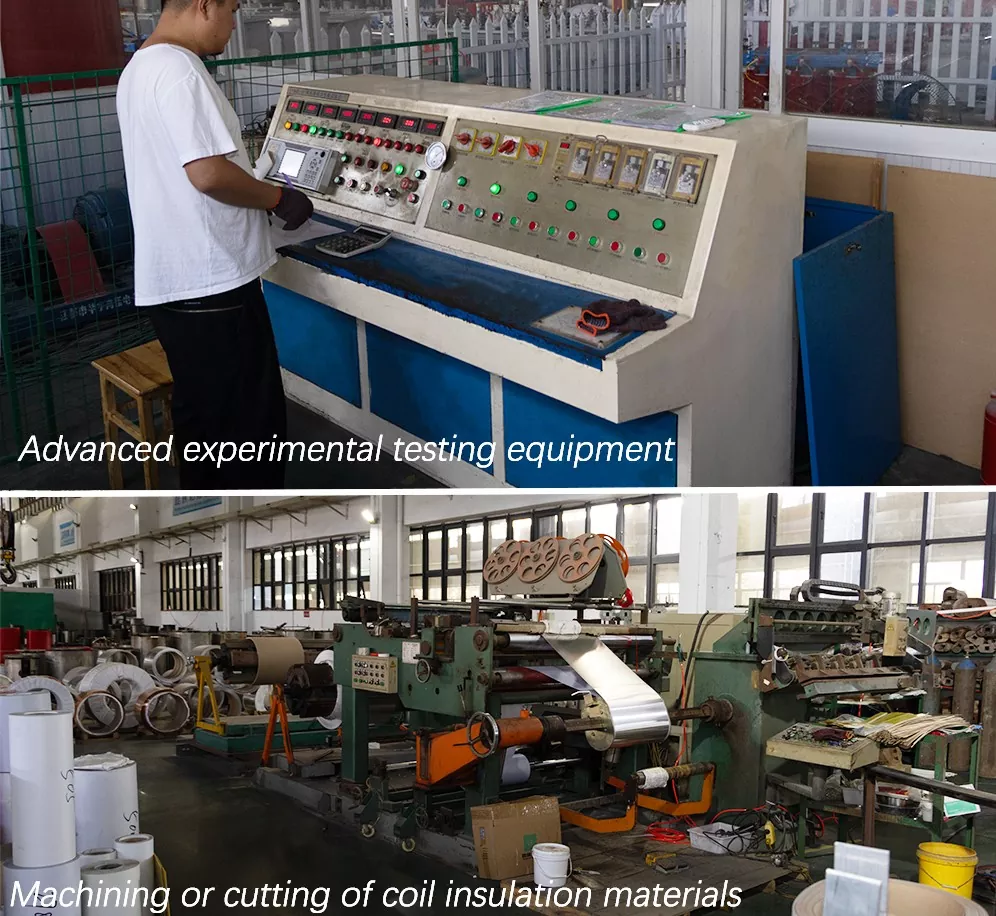

Onze fabriek

Vervoer
