Armored verwijderbare AC-metaalgesloten schakelapparatuurspeelt een cruciale rol in middenspanningsstroomdistributiesystemen. Deze geavanceerde schakeloplossing is ontworpen voor veiligheid, flexibiliteit en operationele efficiëntie en beschikt over gescheiden compartimenten, uittrekbare stroomonderbrekers en robuuste boogbestendige bescherming. In deze uitgebreide gids onderzoeken we de structuur, technische parameters, toepassingsscenario's, voordelen, installatievereisten, onderhoudsstrategieën en selectierichtlijnen. Dit artikel belicht ook hoeLugao-krachtlevert betrouwbare schakelsystemen die voldoen aan de normen en die zijn afgestemd op de wereldwijde industriële en nutsbehoeften.

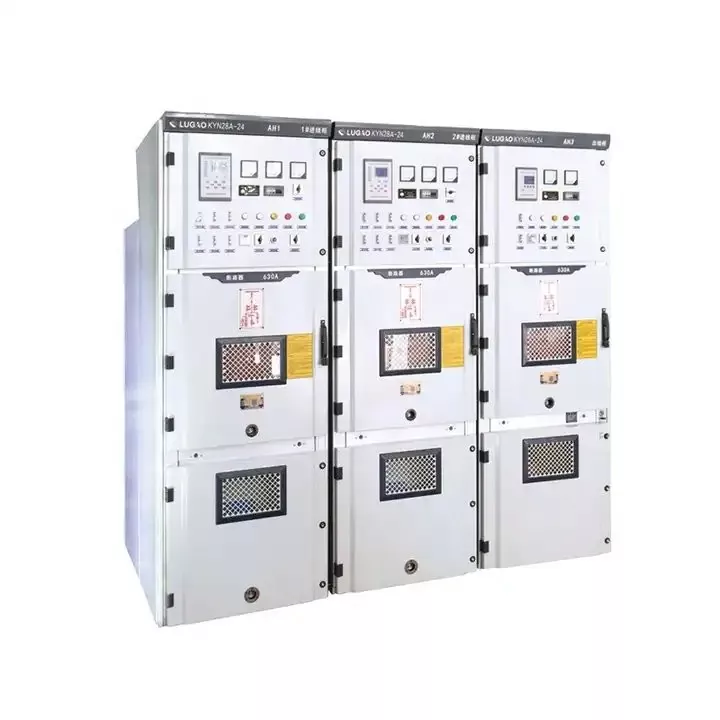

Gepantserd verwijderbaar AC-metaalomsloten schakelsysteem is een type middenspanningsschakelsysteem ontworpen met een volledig met metaal beklede structuur en uittrekbare (verwijderbare) functionele eenheden. Het wordt doorgaans gebruikt in wisselstroomsystemen van 3,6 kV–40,5 kV voor het ontvangen, distribueren, controleren en beschermen van elektrische energie.
De “gepantserde” structuur houdt in dat interne compartimenten worden gescheiden door geaarde metalen scheidingswanden, waardoor de veiligheid wordt vergroot en de verspreiding van fouten wordt voorkomen. De functie “verwijderbaar” of “uittrekbaar” verwijst naar de stroomonderbrekereenheid die veilig kan worden verplaatst tussen service-, test- en losgekoppelde posities.
Met de toenemende eisen aan elektrische veiligheid, operationele continuïteit en intelligent netbeheer zijn traditionele open schakelsystemen niet langer voldoende. Moderne onderstations en industriële installaties vereisen:
Gepantserde verwijderbare metalen omsloten schakelapparatuur voldoet aan deze eisen door mechanische vergrendelingssystemen, met metaal beklede isolatie en uittrekbare onderbrekers te integreren.
Een standaard gepantserd schakelpaneel bestaat uit meerdere geïsoleerde compartimenten:
| Compartiment | Functie |
|---|---|
| Busbarcompartiment | Bevat hoofdrails en aftakrails |
| Circuitonderbrekercompartiment | Bevat een uittrekbare vacuümstroomonderbreker |
| Kabelcompartiment | Aansluiting voor inkomende/uitgaande kabels |
| Controlecompartiment | Beveiligingsrelais, meters, besturingsapparatuur |
Dit ontwerp maakt veilig onderhoud mogelijk zonder volledige systeemuitschakeling.
Meerdere vergrendelingsmechanismen voorkomen onveilige handelingen, zoals:
Typische technische parameters zijn onder meer:
| Parameter | Typische waarde |
|---|---|
| Nominale spanning | 3,6 kV – 40,5 kV |
| Nominale stroom | 630A – 3150A |
| Nominale kortsluitbreekstroom | 20 kA – 40 kA |
| Beschermingsniveau | IP4X (behuizing) |
| Normen | IEC 62271-200 / GB/T 3906 |
Naleving van internationale normen garandeert veiligheid, coördinatie van de isolatie en beperking van boogfouten.
De vacuümstroomonderbrekertechnologie biedt:
Het modulaire paneelontwerp maakt eenvoudige systeemuitbreiding mogelijk voor toekomstige belastingsgroei.
In omgevingen met hoge belasting en hoge stroomstoringen verbetert gepantserde verwijderbare schakelapparatuur de systeemstabiliteit aanzienlijk.
Goed onderhoud kan de levensduur onder normale bedrijfsomstandigheden verlengen tot meer dan 20-30 jaar.
Het selecteren van de juiste gepantserde verwijderbare AC-metaalomsloten schakelapparatuur vereist evaluatie van:
Lugao-krachtbiedt op maat gemaakte technische oplossingen op basis van projectspecificaties, waardoor naleving van IEC-normen en klantspecifieke eisen wordt gegarandeerd.
Met metaal beklede schakelapparatuur heeft volledig geaarde metalen scheidingswanden tussen alle compartimenten, terwijl algemene, met metaal omsloten schakelapparatuur mogelijk geen volledige isolatie heeft.
Uittrekbare typen maken sneller onderhoud mogelijk en verminderen de uitvaltijd, waardoor de operationele efficiëntie wordt verbeterd.
Voor kritieke infrastructuur en omgevingen met veel kortsluiting verhogen boogbestendige structuren de veiligheid van het personeel aanzienlijk.
Bij goed onderhoud bedraagt de levensduur doorgaans meer dan 20 jaar.
Gepantserde verwijderbare AC-metalen ingesloten schakelapparatuur vertegenwoordigt de evolutie van middenspanningsdistributiesystemen. De gepantserde constructie, het uittrekbare ontwerp van de onderbreker, de geavanceerde vergrendelingsmechanismen en de naleving van internationale normen maken het een betrouwbare en veilige keuze voor moderne onderstations en industriële energiesystemen.
Nu de mondiale energie-infrastructuur complexer wordt en de betrouwbaarheidseisen blijven stijgen, is het selecteren van een betrouwbare fabrikant van essentieel belang.Lugao-krachtstreeft naar het leveren van hoogwaardige, aan de normen voldoende schakelapparatuuroplossingen die zijn afgestemd op uiteenlopende projectbehoeften wereldwijd.
