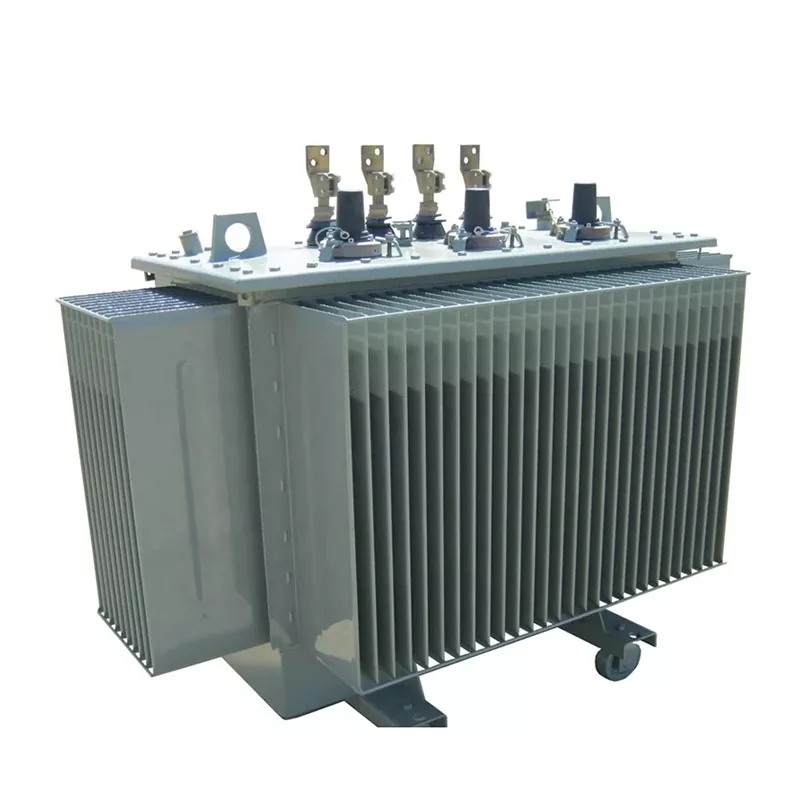

35kv transformator met laag verlies en belastingregeling

De35kV transformator met laag verlies en belastingregelingis een middenspanningstransformator ontworpen voor stabiele spanningsregeling in distributie- en onderstationsystemen. Het integreert eenon-load kraanwisselaar (OLTC)waarmee de spanning kan worden aangepast terwijl de transformator in werking is, waardoor een continue stroomvoorziening zonder onderbreking wordt gegarandeerd. Lugao Power Co., Ltd. produceert hoogwaardigetransformatorenhet gebruik van hoogwaardige siliciumstalen kernen, betrouwbare wikkelingen en isolerende transformatorolie om dit te bereikenlaag energieverlies, hoog rendement en lange levensduur. Deze transformatoren worden veel gebruikt in energiecentrales, onderstations en industriële stroomdistributienetwerken.

Parameter

Capaciteit y	GB/20052-2020			impedantiespanning (%)	onbelast huidig (%)	Vectorgroep	Verlengen Conne actie
	(S13)
	nullastverlies	belastingverlies
		Dyn11/Yzn1 1	Yyn
30	65	455	430	4.0	0.5	Jyn0 OF Dyn11	±2*2. 5% OF±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Hoe werkt een 35kV-transformator met laag verlies en belasting bij belasting?

De35kV transformator met laag verlies en belastingregelingwerkt op basis van elektromagnetische inductie en integreert een OLTC-systeem om de spanningsniveaus tijdens bedrijf aan te passen.

Werkingsprincipe

• Elektrische energie wordt tussen wikkelingen overgedragen door middel van elektromagnetische inductie.
• Het OLTC-mechanisme verandert de positie van de transformatorkraan zonder de stroomvoorziening te onderbreken.
• Transformatorolie circuleert in de tank om de warmte af te voeren en voor isolatie te zorgen.
• De radiator geeft warmte af aan de omgevingslucht om een ​​veilige bedrijfstemperatuur te behouden.

Belangrijkste toepassingsscenario's

De35kV transformator met laag verlies en belastingregelingwordt veel gebruikt in middenspanningssystemen waar stabiele spanning en betrouwbare stroomvoorziening van cruciaal belang zijn.

• Energiecentrales
• Elektrische onderstations
• Industriële stroomdistributiesystemen
• Stedelijke elektriciteitsnetten
• Mijnbouw en zware industrie
• Hernieuwbare energienetwerkverbindingen

Voordelen van On Load Tap Changer Transformer

• Continue spanningsregelingzonder de stroomvoorziening te onderbreken.
• Verbeterde netstabiliteitvoor wisselende belastingsomstandigheden.
• Lager energieverliesdankzij geoptimaliseerd transformatorontwerp.
• Langere levensduurmet hoogwaardige isolatie en oliekoeling.
• Betrouwbare prestatiesin complexe energiedistributienetwerken.

Verschil tussen OLTC en Off Load Tap Changer

Functie	OLTC-transformator	Off Load Tap-wisselaar
Spanningsaanpassing	Verstelbaar tijdens bedrijf	Vereist afsluiten
Onderbreking van de stroomvoorziening	Geen onderbreking	De stroom moet worden afgesloten
Sollicitatie	Grote netwerken, onderstations	Kleine of stabiele lastsystemen
Operationele flexibiliteit	Hoog	Beperkt

Waarom een ​​35kV-transformator met laag verlies en belastingregeling gebruiken?

• Behoudenstabiele uitgangsspanningin fluctuerende belastingomgevingen.
• Verminderenenergieverliezen en bedrijfskosten.
• VerbeterenBetrouwbaarheid en efficiëntie van het energiesysteem.
• Geschikt voormoderne smart grid en industriële energiesystemen.
• Zorg voor een ononderbroken stroomvoorziening tijdens spanningsaanpassingen.

Onderhoud van OLTC-stroomtransformator

• Controleer regelmatig het oliepeil en de oliekwaliteit van de transformator.
• Inspecteer het OLTC-mechanisme op soepele schakelwerking.
• Bewaak de bedrijfstemperatuur en belastingsomstandigheden.
• Zorg ervoor dat de radiator en het koelsysteem vrij blijven.
• Voer periodieke isolatie- en elektrische tests uit.

Waarom kiezenLugao?

• Professionele fabrikant van 35kV-transformatoren met laag verlies en belastingregelingmet jarenlange ervaring in de sector.
• Hoogwaardige grondstoffeninclusief siliciumstaalplaten en premium wikkelingen.
• Verliesarm en energiezuinig ontwerpom de bedrijfskosten te verlagen.
• Strenge internationale testnormenbetrouwbare prestaties garanderen.
• Snelle leveringmet een minimale bestelling van één eenheid.
• Professionele technische ondersteuning en after-sales service.
• Producten geëxporteerd naarCentraal-Azië, Afrika en andere mondiale markten.

Veelgestelde vragen

Wat is de typische levensduur van een 35 kV-transformator met laag verlies en belasting bij belasting?

Bij goed onderhoud kan de transformator ruim 25 jaar betrouwbaar functioneren.

Welke koelmethode wordt gebruikt?

Detransformatormaakt gebruik van olie-ondergedompelde koeling.Overdracht van transformatoroliewarmte van de wikkelingen en kern naar de radiator voor effectieve warmteafvoer.

Kan de spanning tijdens bedrijf worden aangepast?

Ja. Het OLTC-systeem maakt spanningsaanpassing mogelijk zonder de stroomvoorziening te onderbreken.

Welke industrieën gebruiken deze transformator gewoonlijk?

Energiebedrijven, onderstations, zware industrieën, mijnbouwactiviteiten en projecten voor hernieuwbare energie maken vaak gebruik van de35kV transformator met laag verlies en belastingregeling.
