Dit witboek presenteert een uitgebreide analyse van de mondiale energietransformatorindustrie, met een gericht onderzoek naar de twee dominante technologiecategorieën: droge transformatoren en olie-ondergedompelde transformatoren. Het onderzoekt technische principes, applicatiesegmentatie, internationale regelgevingskaders, levenscycluseconomie en de dynamiek van opkomende markten. Het document benadrukt ook hoe Lugao Power Co., Ltd., een in China gevestigde gespecialiseerde fabrikant, tegemoetkomt aan de hedendaagse marktvereisten door middel van uitmuntende techniek, strenge kwaliteitssystemen en flexibele aanpassingsmogelijkheden.
Stroomtransformatoren vormen de fundamentele infrastructuur van moderne elektriciteitsnetten. Naarmate de mondiale vraag naar elektriciteit stijgt, gedreven door verstedelijking, industriële expansie en de integratie van hernieuwbare energiebronnen, wordt de vraag naar geavanceerde, betrouwbare en efficiënte transformatortechnologie steeds belangrijker. Dit document is bedoeld voor ingenieurs, inkoopspecialisten, projectontwikkelaars, infrastructuurinvesteerders en energiebeleidsmakers.
1.1 Definitie en kernfunctie
A transformatoris een elektromagnetisch apparaat dat elektrische energie overdraagt tussen twee of meer circuits via het principe van elektromagnetische inductie. Het voornaamste doel ervan is het omzetten van elektrische energie van het ene spanningsniveau naar het andere – ofwel het verhogen van de spanning voor hoogspanningstransmissie over lange afstanden, ofwel het verlagen van de spanning voor veilige distributie naar industriële, commerciële en residentiële consumenten.
In tegenstelling tot generatoren of motoren bevatten transformatoren geen bewegende delen in hun primaire functie, waardoor ze inherent betrouwbare, duurzame en onderhoudsarme apparaten zijn. De fundamentele vergelijking die de werking van de transformator regelt, is:
V1 / V2 = N1 / N2 = I2 / I1
Waar V spanning vertegenwoordigt, vertegenwoordigt N het aantal windingen in de primaire (1) en secundaire (2) spoelen, en vertegenwoordigt I stroom. Deze elegante relatie maakt de nauwkeurige engineering van spanningstransformatieverhoudingen over een breed scala aan vermogens mogelijk.
1.2 Historische context
De uitvinding van de praktische transformator in de jaren 1880 door William Stanley, Nikola Tesla en anderen speelde een belangrijke rol bij het mogelijk maken van wisselstroom (AC) energiesystemen. De eerste commerciële driefasige stroomtransformator werd in de jaren 1890 ingezet, waardoor de mogelijkheid ontstond om elektriciteit over lange afstanden te transporteren bij hoge spanning en lage stroomsterkte, waardoor de weerstandsverliezen dramatisch werden verminderd. Sindsdien is de transformatortechnologie geëvolueerd door vooruitgang in de materiaalwetenschap, verbeteringen in de isolatie, digitale monitoring en optimalisatie van de energie-efficiëntie.
1.3 Rol in de moderne energie-infrastructuur
Tegenwoordig vormen stroomtransformatoren de ruggengraat van elk stroomafgiftesysteem. Van de enorme generator-step-up-transformatoren (GSU) bij elektriciteitscentrales tot de distributietransformatoren die woonwijken bedienen, transformatoren zijn te vinden op elk knooppunt van het elektriciteitsnet. Onderstations voor nutsvoorzieningen bevatten doorgaans meerdere grote stroomtransformatoren die tientallen of honderden megavoltampère (MVA) aan capaciteit kunnen verwerken.
Industriële faciliteiten, commerciële complexen, datacentra, transportsystemen, offshore-platforms en installaties voor hernieuwbare energie zijn allemaal afhankelijk van betrouwbare transformatoroplossingen. De keuze van het transformatortype, de capaciteit, de koelmethode, de isolatieklasse en de accessoires is een technische beslissing die rechtstreeks van invloed is op de betrouwbaarheid van het elektriciteitsnet, de veiligheid, de energie-efficiëntie en de bedrijfskosten op de lange termijn.
2.1 Marktomvang en groeitraject
De mondiale markt voor stroomtransformatoren heeft de afgelopen tien jaar een consistente groei laten zien en blijft groeien. Gedreven door de vervanging van de verouderde netwerkinfrastructuur, de snelle elektrificatie in opkomende economieën, de integratie van hernieuwbare energie en de modernisering van slimme netwerken, vertegenwoordigt de markt een van de strategisch meest significante segmenten van de elektrische apparatuurindustrie.
De belangrijkste marktcijfers omvatten een samengesteld jaarlijks groeipercentage (CAGR) van ongeveer 5,5 à 7% tot 2030, waarbij Azië-Pacific de grootste regionale markt vertegenwoordigt, goed voor meer dan 45% van de mondiale vraag. China blijft de grootste nationale markt, zowel als producent als consument van stroomtransformatoren.
2.2 Belangrijkste marktfactoren
2.3 Regionale marktdynamiek
| Regio | Marktaandeel | Groeimotor | Belangrijkste trend |
| Azië-Pacific | ~45% | Verstedelijking | Slim netwerk |
| Noord-Amerika | ~20% | Modernisering van het net | Vervanging |
| Europa | ~18% | Energietransitie | Wind op zee |
| Midden-Oosten en Afrika | ~10% | Elektrificatie | Units voor hoge temperaturen |
| Latijns-Amerika | ~7% | Investering in nutsvoorzieningen | Mijnbouw |
2.4 Competitief landschap
De mondiale markt voor energietransformatoren wordt bediend door een combinatie van grote multinationale bedrijven en gespecialiseerde regionale fabrikanten. Grote internationale spelers zijn onder meer ABB (nu Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric en Eaton. In China gevestigde fabrikanten zoals TBEA, China XD Group, CRRC en gespecialiseerde bedrijven houden er echter vanLugaoPower Co., Ltd.hebben een aanzienlijk internationaal marktaandeel verworven door concurrerende prijzen, snelle levering en verbeterde kwaliteitsnormen.
In China gevestigde fabrikanten leveren nu een aanzienlijk deel van de mondiale vraag naar transformatoren, vooral in Zuidoost-Azië, het Midden-Oosten, Afrika en Latijns-Amerika. Chinese fabrikanten voldoen steeds vaker aan internationale certificeringen, waaronder IEC-, CE- en ANSI/IEEE-normen, waardoor bredere toegang tot de mondiale markt mogelijk wordt.

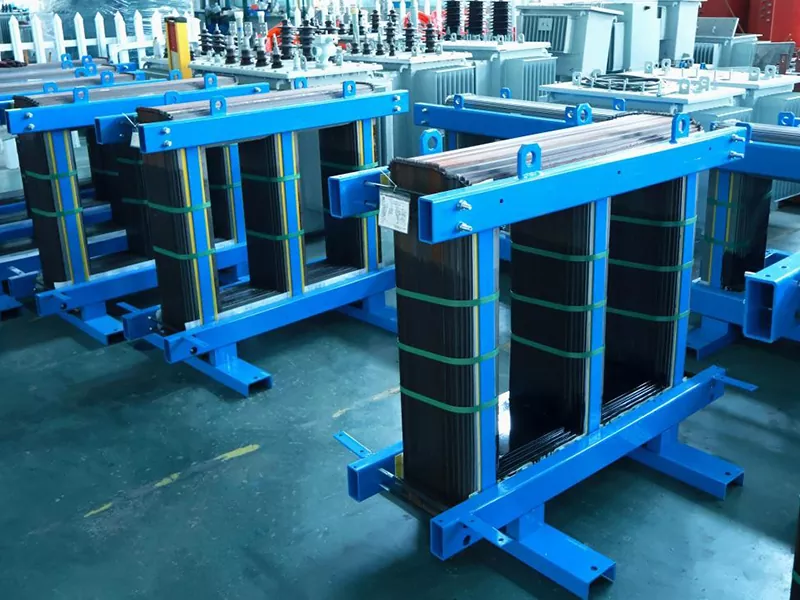

3.1 Ontwerp van magnetische kern
De magnetische kern is het centrale element van elke stroomtransformator. Het biedt een pad met lage weerstand voor de magnetische flux die de primaire en secundaire wikkelingen met elkaar verbindt. Het kernontwerp heeft een directe invloed op de nullastverliezen (ijzerverliezen), de excitatiestroom, het akoestische geluid en de mechanische stabiliteit.
Moderne transformatorkernen zijn gemaakt van koudgewalst korrelgeoriënteerd siliciumstaal (CRGO), die nauwkeurig zijn gesneden en gestapeld om wervelstroomverliezen te minimaliseren. Geavanceerde ontwerpen kunnen gebruik maken van amorfe staallegeringen, die aanzienlijk lagere hysteresis- en wervelstroomverliezen vertonen, wat vooral gunstig is in distributietransformatoren waar verliezen bij nullast zich gedurende tientallen jaren van gebruik voortdurend ophopen.
3.2 Wikkelingsontwerp en isolatiesystemen
De wikkelingen zijn gemaakt van zuurstofvrije koperen of aluminium geleiders, gevormd tot spoelen die nauwkeurig zijn gewikkeld om de vereiste windingsverhouding, stroomdichtheid en impedantie te bereiken. Hoogspanningswikkelingen maken doorgaans gebruik van laagwikkelingen of schijfwikkelingsconfiguraties, terwijl laagspanningswikkelingen vaak gebruik maken van folie- of spiraalvormige constructies.
Isolatiesystemen variëren per type transformator. In olie ondergedompelde transformatoren zijn afhankelijk van met olie geïmpregneerd papier (kraftpapier of thermisch opgewaardeerd papier) als primaire vaste isolatie, aangevuld met pressboard-barrières, en minerale olie als zowel koelmiddel als diëlektricum. Droge transformatoren maken gebruik van giethars (epoxy) of open gewikkelde glasvezelversterkte isolatiesystemen, die uitstekende weerstand bieden tegen vocht, stof en vervuiling zonder vloeibare diëlektrica.
3.3 Koeling en thermisch beheer
Thermisch beheer is een van de meest kritische aspecten van het ontwerp van transformatoren. Een te hoge temperatuur versnelt de veroudering van de isolatie, vergroot de verliezen en verkort uiteindelijk de levensduur van de transformator. Transformatoren worden geclassificeerd op basis van hun koelmethode met behulp van standaard ONAN/ONAF/OFAF-aanduidingen voor olietype- en AN/AF-aanduidingen voor droge eenheden.
| Koelcode | Beschrijving |
| ONAN | Olie Natuurlijk Lucht Natuurlijk |
| ONAF | Olie Natuurlijk Luchtgeforceerd |
| OFAF | Oliegeforceerd Luchtgeforceerd |
| EEN | Lucht natuurlijk |
| AF | Luchtgeforceerd |
3.4 Bestand tegen kortsluiting
Vermogenstransformatoren moeten de enorme elektromagnetische krachten overleven die worden gegenereerd tijdens kortsluiting in het aangesloten elektrische netwerk. Toekomstige kortsluitstromen kunnen 20-25 keer de nominale stroom bereiken, waardoor krachten ontstaan die evenredig zijn aan het kwadraat van de stroom. Een robuust mechanisch ontwerp – inclusief verstevigde wikkelingen, strakke controle van de wikkelgeometrie en structurele frametechniek – is essentieel om de weerstand te garanderen.
Kortsluittests volgens de normen IEC 60076-5 of IEEE C57.12 valideren de mechanische en thermische integriteit van de transformator onder foutomstandigheden. Deze tests vertegenwoordigen een van de meest veeleisende kwalificatievereisten in de industrie voor elektrische apparatuur.

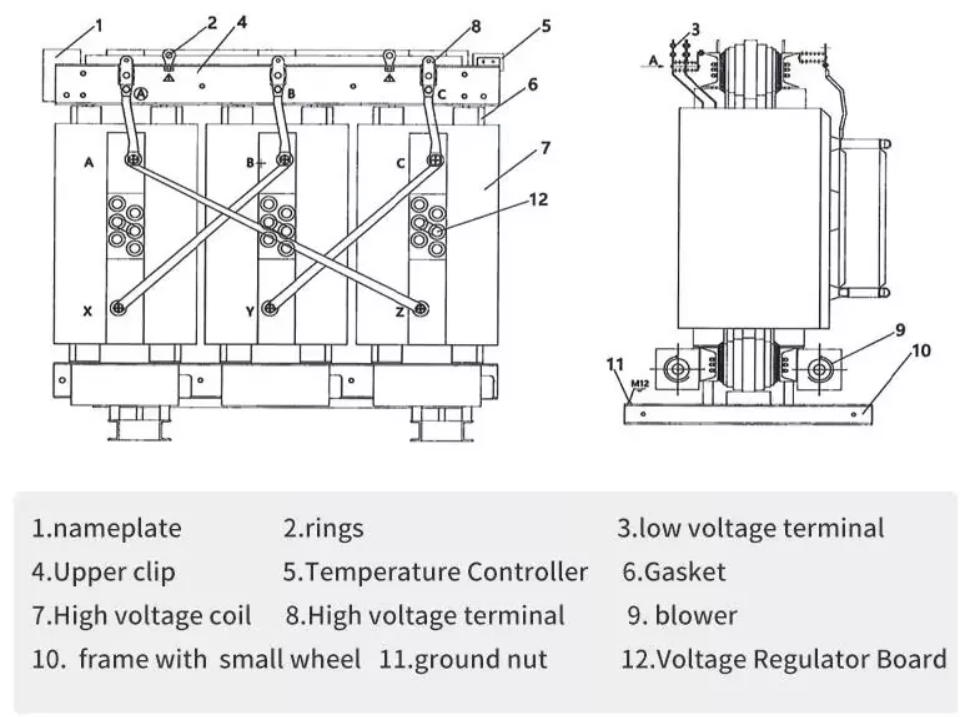

Droge transformatoren maken gebruik van lucht- en vaste isolatiematerialen - voornamelijk epoxyhars of glasvezelversterkte systemen - in plaats van vloeibare diëlektrica. De wikkelingen zijn ofwel gegoten in epoxyhars (giethars droog type, of CRT) of gewikkeld met glasvezel omwikkelde geleiders en vacuümdruk geïmpregneerd (VPI) met hars of vernis. Droge transformatoren van giethars, de meest voorkomende moderne variant, kapselen de wikkelingen volledig in een mengsel van epoxyhars en minerale vulstof, meestal onder vacuümgietomstandigheden om holtes te elimineren. Het resultaat is een robuust, afgedicht, zelfdovend isolatiesysteem dat geen vloeibaar koelmiddel nodig heeft en inherent brandwerend is.
Droge transformatoren hebben de voorkeur overal waar de nabijheid van mensen of gevoelige structuren olievrije werking tot een prioriteit maakt. Belangrijke toepassingssectoren zijn onder meer stedelijke substations in commerciële en kantoorgebouwen, ziekenhuizen en zorginstellingen, hotels en horecacomplexen, treinstations en metrosystemen, fabrieken met cleanroomvereisten, datacentra en telecommunicatiefaciliteiten, convertorstations voor hernieuwbare energie en energiesystemen voor zeeschepen.
Belangrijkste specificatie: Lugao droge transformatoren
Lugao Power Co., Ltd. produceert droge transformatoren in giethars (CRT) en vacuümdrukgeïmpregneerde (VPI) configuraties. Standaardwaarden bestrijken 25 kVA tot 16.000 kVA, met primaire spanningen tot 35 kV. Producten voldoen aan de normen IEC 60076-11, GB/T 10228, CE en CCC. Aangepaste behuizingsklassen, kraanwisselaars, temperatuurbewakingssystemen en upgrades voor geforceerde luchtkoeling zijn beschikbaar.

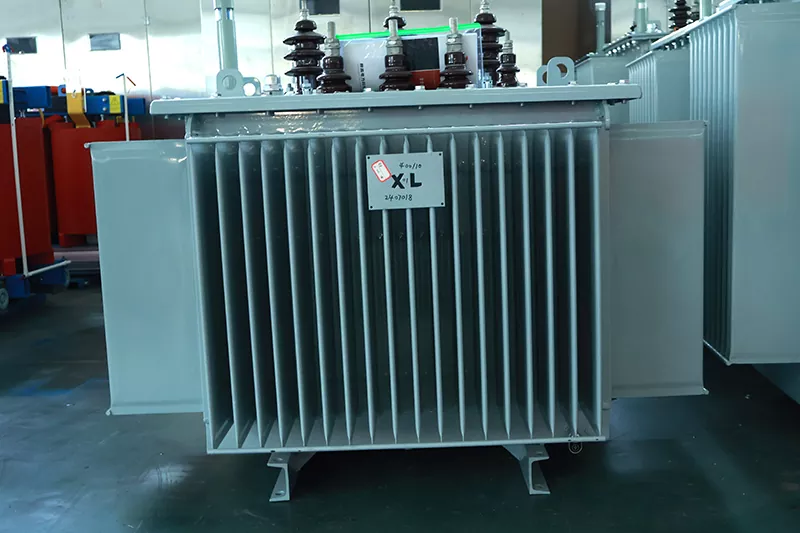

In olie ondergedompelde stroomtransformatoren gebruiken minerale transformatorolie (of alternatieve diëlektrische vloeistoffen zoals synthetische esters of natuurlijke esteroliën) als zowel het primaire isolatiemedium als het belangrijkste koelmiddel. Het actieve deel van de transformator – bestaande uit de kern en wikkelingen – is volledig ondergedompeld in deze diëlektrische vloeistof in een afgesloten stalen tank. Warmte die wordt gegenereerd door verliezen in de kern en wikkelingen wordt naar de olie geleid en vervolgens via radiatorbanken, gegolfde tankwanden of koelbuizen afgevoerd naar de omringende lucht.
De combinatie van zeer effectieve warmteoverdracht uit olie en de superieure diëlektrische en isolerende eigenschappen van minerale olie zorgt ervoor dat in olie ondergedompelde transformatoren zeer hoge vermogensdichtheden kunnen bereiken, waardoor ze de technologie bij uitstek zijn voor toepassingen met hoge capaciteit en buiteninstallaties in spanningsklassen van distributie (11-33 kV) tot extra hoge spanning (750 kV en hoger).
Het groeiende milieubewustzijn heeft de belangstelling voor biologisch afbreekbare en brandwerende diëlektrische vloeistoffen voor in olie ondergedompelde transformatoren aangewakkerd. Natuurlijke estervloeistoffen afgeleid van plantaardige oliën bieden een biologische afbreekbaarheid van meer dan 95% en aanzienlijk hogere brandpunten (boven 300°C versus ongeveer 145°C voor minerale olie). Synthetische estervloeistoffen bieden vergelijkbare voordelen bij prestaties bij een breder temperatuurbereik. Deze vloeistoffen worden steeds vaker gespecificeerd voor transformatoren in de buurt van ecologisch gevoelige locaties, in gebouwen of in zones met een hoog brandrisico.
In olie ondergedompelde transformatorendomineren onderstations voor nutsvoorzieningen, hoogspanningsverbindingspunten, industriële energietoevoer, mijnbouwactiviteiten, olie- en gasinstallaties, waterkracht- en thermische energiecentrales, verzamelstations voor hernieuwbare energie en hoogspanningsgelijkstroom (HVDC)-converterstations. Hun combinatie van hoge efficiëntie, overbelastingsvermogen en concurrerende kosten bij hoge vermogens maakt ze tot de mondiale standaard voor energie-infrastructuur op nutsschaal.
Belangrijkste specificatie: Lugao-olieondergedompelde transformatoren
Lugao Power Co., Ltd. produceert in olie ondergedompelde transformatoren van 10 kVA tot 50 MVA met primaire spanningen van 3,3 kV tot 110 kV. Producten omvatten standaard efficiëntie-eenheden uit de S11- en S13-serie, evenals amorfe kernvarianten met laag verlies. Alle units voldoen aan IEC 60076, GB 1094 en door de klant gespecificeerde internationale normen. Opties zijn onder meer OLTC, DETC, integratie van beveiligingsrelais, gasrelais, temperatuurmonitors en aangepaste tankconfiguraties.
| Parameter | Droog type (CRT) | In olie ondergedompeld | Beslissingsfactor |
| Maximale spanning | Tot 36 kV | Tot 1100 kV | Hoogspanning: olie wint |
| Maximale beoordeling | Tot ~20 MVA | Tot 1.500 MVA | Grote capaciteit: olie wint |
| Brandveiligheid | Uitstekend (F1/F0) | Vereist insluiting | Indoor: Droge overwinningen |
| Onderhoud | Zeer laag | Matig (oliecontroles) | Gemak: Droge overwinningen |
| Kosten per MVA | Hoger | Lager | Begroting: Olie wint |
| Milieurisico | Geen | Potentieel van olierampen | Eco: Droge overwinningen |
| Geluidsniveau | 55–70 dB(A) | 45–60 dB(A) | Stille zones: olie wint |
| Overbelastingscapaciteit | Beperkt | Uitstekend | Pieken: olie wint |
| Vochtbestendigheid | Uitstekend (verzegeld) | Goed (afgedichte tank) | Vochtigheid: Droge overwinningen |
| Installatiesnelheid | Snel (geen olievulling) | Langzamer (olie vullen) | Snelheid: Droge overwinningen |
Transformatornormen definiëren de minimale prestatie-, veiligheids- en testvereisten waaraan producten moeten voldoen om als geschikt te worden beschouwd voor elektrische energietoepassingen. Naleving van erkende internationale normen is een voorwaarde voor projectgoedkeuring, netaansluiting, financiering en export naar gereguleerde markten. Het biedt kopers ook de zekerheid van consistente kwaliteit en compatibiliteit met downstream-apparatuur.
Naast naleving van de ontwerpnormen vereisen transformatoren die bestemd zijn voor specifieke markten productcertificering door erkende instanties. CE-markering is verplicht voor apparatuur die de Europese Economische Ruimte binnenkomt, waarmee wordt aangetoond dat wordt voldaan aan de laagspanningsrichtlijn en de richtlijn inzake elektromagnetische compatibiliteit. CCC (China Compulsory Certification) is vereist voor apparatuur die in China wordt verkocht. Testen door derden door KEMA, TUV, UL of CSA Labs kunnen vereist zijn vanwege specifieke projectspecificaties of door eindklanten met hogere zekerheidseisen.
Nalevingsstatus van Lugao
Lugao Power Co., Ltd. ontwerpt en produceert alle producten in overeenstemming met de IEC 60076-serie, GB 1094, GB/T 10228, ANSI/IEEE C57 en British Standards. Producten zijn voorzien van CE- en CCC-certificeringen. Het fabriekskwaliteitsmanagement is gecertificeerd volgens ISO 9001:2015. Voor exportprojecten is maatwerk voor ANSI-, BS- of AS/NZS-standaarden op aanvraag beschikbaar.
Transformatorproductie van wereldklasse vereist een strikt kwaliteitsbeheer in elke productiefase. Van de inspectie van binnenkomend materiaal tot de uiteindelijke acceptatietests in de fabriek: een gedisciplineerd kwaliteitssysteem is de enige betrouwbare garantie voor consistente prestaties in het veld. Toonaangevende fabrikanten implementeren kwaliteitsmanagementsystemen die zijn gecertificeerd volgens ISO 9001, aangevuld met processpecifieke kwaliteitplannen, statistische procescontrole (SPC) op kritische parameters en volledige traceerbaarheid van materialen en testresultaten.
De kwaliteit van een transformator weerspiegelt uiteindelijk de kwaliteit van zijn grondstoffen. De belangrijkste inkomende materialen die onderworpen zijn aan inspectie van de inkomende kwaliteitscontrole (IQC) zijn onder meer siliciumstaallamineringen (gemeten op dikte, magnetische permeabiliteit en kernverlies), koperen of aluminium geleiders (geverifieerd op zuiverheid, afmetingen en elektrische geleidbaarheid), epoxyharssystemen en verharders voor CRT-ontwerpen (viscositeit, geltijd en mechanische eigenschappen), isolatiepapier en karton (diëlektrische sterkte, vochtgehalte en maattolerantie) en minerale transformatorolie (diëlektrische sterkte, vochtgehalte, zuurgraad en gasanalyse oplossen voor in olie ondergedompelde eenheden).
| Routinetest | Doel |
| Verhouding meting | Controleert de nauwkeurigheid van de draaiverhouding ten opzichte van de specificaties op het typeplaatje |
| Controle van vectorgroepen en faseverplaatsingen | Bevestigt wikkelverbindingen en polariteit |
| Meting van impedantiespanning en belastingsverlies | Valideert lekimpedantie en koperverliezen bij nominale stroom |
| Nullastverlies en nullaststroommeting | Valideert kernverlies en magnetisatiestroom bij nominale spanning |
| Toegepaste spanningsbestendigheidstest | Test de isolatie-integriteit van wikkelingen tegen aarde en tussen wikkelingen |
| Geïnduceerde spanning is bestand tegen test | Controleert het interne isolatievermogen onder verhoogde frequentiespanning |
| Meting van isolatieweerstand | Controleert de algehele isolatieconditie en vochtgevoeligheid |
Transformatorverliezen zijn weliswaar procentueel gezien klein (doorgaans 0,5-1,5% van het nominale vermogen), maar stapelen zich op tot enorme totalen over de hele wereld geïnstalleerde basis. Schattingen suggereren dat transformatorverliezen ongeveer 1 à 2% van de totale mondiale elektriciteitsopwekking vertegenwoordigen, wat neerkomt op honderden miljarden kilowattuur per jaar. Voor een individuele transformator met een levensduur van 25 tot 40 jaar bespaart zelfs een verliesreductie van 10% aanzienlijke energiekosten gedurende de levenscyclus.
Regelgevers in de Europese Unie (Ecodesign-richtlijn), de Verenigde Staten (DOE-efficiëntienormen) en in toenemende mate in Azië, hebben verplichte minimumefficiëntienormen vastgesteld voor stroom- en distributietransformatoren. Deze regelgeving wordt geleidelijk strenger, waardoor er voor fabrikanten en kopers een commerciële noodzaak ontstaat om prioriteit te geven aan ontwerpen met weinig verlies.
Transformatorverliezen bestaan uit twee hoofdcategorieën. Nullastverliezen (ook wel ijzer- of kernverliezen genoemd) treden op wanneer de transformator wordt bekrachtigd, onafhankelijk van het belastingsniveau. Ze worden veroorzaakt door hysteresis en wervelstromen in de magnetische kern en worden geminimaliseerd door hoogwaardig korrelgeoriënteerd siliciumstaal, nauwkeurig laserschrijven van lamineringen, step-lap kernassemblagetechnieken en, in premium ontwerpen, het gebruik van amorfe staallegeringen (die nullastverliezen met 70-80% verminderen in vergelijking met conventioneel CRGO-staal).
Belastingsverliezen (ook wel koper- of kortsluitverliezen genoemd) zijn evenredig met het kwadraat van de belastingsstroom en komen voort uit resistieve verwarming in de wikkelingen. Ze worden verminderd door een geoptimaliseerde wikkelingsgeometrie, geleiders met lagere weerstand en geavanceerde transpositietechnieken om zwerf- en wervelverliezen in de wikkelingen onder belasting te beheersen.
De initiële aankoopprijs van een vermogenstransformator vertegenwoordigt slechts één component van de totale levenscycluskosten. Inkoopteams die zich uitsluitend richten op het aankoopprijsrisico onderschatten de werkelijke economische last van het bezit van transformatoren. Bij een rigoureuze analyse van de totale eigendomskosten (TCO) worden alle uitgaven in aanmerking genomen, van specificatie en aanschaf tot installatie, bediening, onderhoud en uiteindelijke buitenbedrijfstelling.
| TCO-component | Overwegingen |
| Aankoopprijs | Apparatuurkosten, fabrieksacceptatietests, documentatie en verpakking |
| Transport en logistiek | Internationale verzending, douanerechten, binnenlands transport en verzekeringen |
| Installatie en inbedrijfstelling | Locatievoorbereiding, civiele werken, kabelverbindingen, olievullen (olie-eenheden) en inbedrijfstellingsdiensten |
| Kosten van nullastverlies (gekapitaliseerd) | Geëvalueerd met behulp van de gekapitaliseerde verliesmethode: A × Nullastverlies (kW) gedurende de ontwerplevensduur tegen lokale energiekosten |
| Kosten voor belastingsverlies (gekapitaliseerd) | B × Belastingsverlies (kW) bij nominale belasting, verdisconteerd over de ontwerplevensduur |
| Onderhoudskosten | Olietesten en -vervanging (olie-eenheden), onderhoud van pakkingen, onderhoud van het koelsysteem en onderhoud van kranenwisselaars |
| Bewaking en bescherming | Digitale monitoringsystemen, relaisbeveiliging, SCADA-integratie |
| Buitenbedrijfstelling en verwijdering | Verwijdering of recycling van olie (olie-eenheden), recycling van transformatorkernen en wikkelingen |
De energiesector evalueert aanbestedingen voor transformatoren gewoonlijk met behulp van de gekapitaliseerde verliesmethode, ook wel de A&B-factormethode genoemd. De totale geëvalueerde kosten worden als volgt berekend:
TEC = Aankoopprijs + (A × P0) + (B × Pk)
Waar P0 het nullastverlies (kW) is, is Pk het belastingsverlies bij nominale stroom (kW), A de gekapitaliseerde kosten van nullastverliezen ($/kW, die 24/7 werking weerspiegelen), en B de gekapitaliseerde kosten van belastingsverliezen ($/kW, die de werkcyclus en de belastingsfactor weerspiegelen). Met behulp van dit raamwerk kan een transformator die op het eerste gezicht goedkoper lijkt, gedurende zijn levensduur duurder blijken te zijn als gevolg van hogere energieverliezen.
Generator step-up transformatoren (GSU) zetten de uitgangsspanning van stroomgeneratoren (doorgaans 11-22 kV) om in transmissiespanningsniveaus (110 kV, 220 kV, 500 kV of hoger) voor bulkstroomtransport over lange afstanden. Deze transformatoren behoren tot de grootste en meest kritische elektrische apparatuur in het energiesysteem, met vermogens van doorgaans 100 MVA tot meer dan 1.000 MVA. Autotransformatoren verbinden verschillende spanningsniveaus van het transmissienetwerk met elkaar, waardoor een flexibel beheer van de energiestroom mogelijk wordt.
De zware industrie is een van de meest veeleisende toepassingsomgevingen voor transformatoren. Staalfabrieken, aluminiumsmelterijen, cementfabrieken, chemische verwerkingsfaciliteiten en mijnbouwactiviteiten vereisen transformatoren die bestand zijn tegen hoge harmonische inhoud, frequente belastingsschommelingen en uitdagende omgevingsomstandigheden, waaronder hoge temperaturen, stof, trillingen en corrosieve atmosferen. Industriële transformatoren worden vaak op maat ontworpen met speciale isolatiebehandelingen, verbeterde kortsluitvastheid en ontstemde harmonische filtering.
De explosieve groei van de opwekking van fotovoltaïsche zonne-energie en windenergie heeft nieuwe eisen voor de toepassing van transformatoren gecreëerd. Zonne-energiecentrales hebben invertertransformatoren of step-uptransformatoren op stringniveau nodig die de DC-inverteruitgang omzetten naar middenspanning voor opvang. Windturbinetransformatoren, die zich in de turbinegondel of aan de basis bevinden, moeten bestand zijn tegen de mechanische trillingen, thermische cycli en harmonische belastingen die kenmerkend zijn voor windopwekking.
Offshore windparken stellen bijzonder veeleisende eisen, met op het platform gemonteerde transformatoren die worden blootgesteld aan de zoutwateratmosfeer, beperkte onderhoudstoegang en beperkte ruimte. Zowel droge (voor gondelinstallaties) als gespecialiseerde olie-ondergedompelde eenheden (voor offshore platformsubstations) worden ingezet in deze uitdagende omgevingen.
Hoge kantoortorens, winkelcentra, hotels, ziekenhuizen, universiteiten en datacentra vertrouwen op droge middenspanningstransformatoren om de voedingsspanning terug te brengen naar bruikbare gebouwspanningen (380/220V in het grootste deel van de wereld). De brandveiligheidskenmerken, de lage onderhoudsvereisten en de compacte afmetingen van droge gietharstransformatoren maken ze tot de dominante keuze voor deze toepassingen.
Lugao Power Co., Ltd. is een professionele fabrikant en leverancier van stroomtransformatoren, met hoofdkantoor in China, met een gespecialiseerde focus op het ontwerp, de engineering en de productie van droge en in olie ondergedompelde stroomtransformatoren. Lugao is opgericht met de missie om betrouwbare, hoogwaardige elektrische oplossingen te leveren voor de binnenlandse en internationale markt en heeft een reputatie opgebouwd die gebaseerd is op technische precisie, productiediscipline en klantgerichte service.
In tegenstelling tot gediversifieerde conglomeraten op het gebied van elektrische apparatuur, maakt Lugao's exclusieve focus op stroomtransformatoren diepgaande technische expertise, voortdurende procesverbetering en onverdeelde technische aandacht voor het hele productportfolio mogelijk. Deze specialisatie vertaalt zich rechtstreeks in productkwaliteit, applicatiekennis en responsieve klantenondersteuning.
| Productcategorie | Beschrijving |
| Droge gietharstransformatoren | Gietharsontwerp (CRT), 25 kVA tot 16.000 kVA, tot 35 kV primair, conform IEC 60076-11 / GB/T 10228 |
| Droge VPI-transformatoren | Onder vacuümdruk geïmpregneerd, opengewikkeld ontwerp voor geventileerde binnentoepassingen |
| In olie ondergedompelde distributietransformatoren | 10 kVA tot 10 MVA, 3,3 kV tot 35 kV, standaard S11/S13-serie, amorfe kernopties met laag verlies |
| In olie ondergedompelde stroomtransformatoren | Tot 50 MVA, 110 kV-klasse, voor substation- en industriële energietoepassingen |
| Aangepaste en speciale transformatoren | Configuraties voor mijnbouw, maritieme toepassingen, omgevingstemperaturen bij hoge temperaturen, bestand tegen harmonischen of andere gespecialiseerde configuraties |
De productiefaciliteit van Lugao is uitgerust met speciaal gebouwde productielijnen voor de productie van zowel droge als olie-ondergedompelde transformatoren, waaronder wikkelmachines, kernsnij- en stapelapparatuur, harsgiet- en uithardingsovens, olieverwerkings- en vacuümvulsystemen, en een uitgebreid elektrisch testlaboratorium. De interne productie van kernlamineringen, wikkelingen en tankassemblages garandeert volledige kwaliteitscontrole en snelle respons op aangepaste vereisten.
Het kwaliteitsmanagementsysteem van Lugao is gecertificeerd volgens ISO 9001:2015 en omvat ontwerp-, inkoop-, productie-, test- en after-sales serviceprocessen. Het bedrijf beschikt over een volledig uitgerust testlaboratorium dat alle routine- en typetests kan uitvoeren die vereist zijn door de IEC 60076- en GB-standaardseries. Testgegevens worden digitaal vastgelegd en herleidbaar tot individuele serienummers van de transformator, ter ondersteuning van de volledige productdocumentatie voor export- en projectinbedrijfstellingsvereisten.
Lugao-transformatoren zijn geleverd aan projecten in Zuidoost-Azië, het Midden-Oosten, Afrika, Oost-Europa en Latijns-Amerika. Internationale projectervaring omvat onderstations voor het verzamelen van hernieuwbare energie, energiesystemen voor industriële faciliteiten, elektrificatieprogramma's voor infrastructuur en MV/LV-installaties voor commerciële gebouwen. De exportmogelijkheden van Lugao omvatten naleving van door de klant gespecificeerde internationale normen, inspectie door derden en volledige exportdocumentatiepakketten.
Transformatoren uit de standaardcatalogus dekken het merendeel van de algemene toepassingsvereisten. Voor een aanzienlijk deel van de industriële, infrastructuur- en energieopwekkingsprojecten zijn echter transformatoren nodig die afwijken van de catalogusspecificaties. Het interne technische team van Lugao ondersteunt volledige aanpassing van alle belangrijke parameters, waaronder nominaal vermogen (kVA/MVA), spanningsverhouding, vectorgroep, impedantiespanning, isolatieklasse, koelmethode, IP-classificatie van de behuizing, temperatuurbewaking, type kraanwisselaar (DETC/OLTC) en fysieke afmetingen.
Export- en projectleveringstransformatoren worden geleverd met een uitgebreid documentatiepakket, inclusief testcertificaten (routine en type), maattekeningen, installatie- en onderhoudshandleidingen, schema van typeplaatjes, kwaliteitsinspectierecords, materiaalcertificaten voor primaire componenten en conformiteitscertificaten (CE, CCCof door de klant gespecificeerde certificering door derden).
Lugao hanteert een fabrieksdirect leveringsmodel, waardoor intermediaire marges worden geëlimineerd en concurrerende prijzen mogelijk worden gemaakt, naast directe toegang tot engineering-, productie- en kwaliteitsfuncties. Klanten profiteren van directe communicatie met engineering- en productieteams, transparante updates van de productievoortgang en de mogelijkheid om de productieplanning voor tijdgevoelige projecten te beïnvloeden.
Standaard productdoorlooptijden variëren van 4 tot 12 weken, afhankelijk van de beoordeling, complexiteit en huidige productiebelasting. Voor op maat gemaakte transformatoren met niet-standaard specificaties duurt het doorgaans 10 tot 18 weken vanaf het plaatsen van de bestelling tot aan de verzending. Lugao onderhoudt een buffervoorraadprogramma voor standaardvluchten met een hoog volume, waardoor snelle levering voor dringende behoeften mogelijk wordt.
Alle Lugao-transformatoren zijn verpakt voor internationaal transport, met houten kratten, vochtabsorberende droogmiddelpakketten, stikstofdruk voor in olie ondergedompelde eenheden tijdens transport en impactindicatorlabels. Transportopties omvatten volledige containerlading (FCL) zeevracht, minder-dan-containerlading (LCL) consolidatie en luchtvracht voor kleine urgente zendingen. Lugao onderhoudt relaties met ervaren expediteurs via belangrijke exportroutes.
De inzet van Lugao gaat verder dan de levering van producten. Er is technische ondersteuning beschikbaar tijdens de gehele installatie- en inbedrijfstellingsfase, met technische begeleiding voor de installatie van transformatoren, controles op het vullen van olie en inbedrijfstelling, aanbevelingen voor het instellen van beveiligingsrelais en initiële analyse van opgelost gas (DGA) voor in olie ondergedompelde eenheden. Garantiedekking en beschikbaarheid van reserveonderdelen maken deel uit van het standaard leveringspakket.
De integratie van digitale sensoren, communicatie-interfaces en data-analyses in stroomtransformatoren vertegenwoordigt een fundamentele evolutie in het beheer van netactiva. Slimme transformatoren zijn uitgerust met continue monitoring van de olietemperatuur, wikkelingstemperatuur, opgeloste gasniveaus, gedeeltelijke ontladingsactiviteit, oliekwaliteitsparameters en belastingsstroom. Gegevens worden via IEC 61850- of IoT-protocollen naar platformen voor activabeheer verzonden, waardoor algoritmen voor voorspellend onderhoud mogelijk worden om zich ontwikkelende fouten weken of maanden vóór de storing te identificeren. Digitale monitoring vermindert het risico op onverwachte storingen dramatisch, verlengt de levensduur van de transformator door overbelasting of overbelasting te voorkomen, en optimaliseert de onderhoudsintervallen. De transformatormarkt ziet een snelle adoptie van slimme monitoring, met name voor kritieke netactiva en voor vloten waar gecentraliseerde monitoring op afstand frequente handmatige inspecties kan vervangen.
Conventionele transformatorisolatie – met olie geïmpregneerd kraftpapier en minerale olie – heeft een maximale continue temperatuurbestendigheid van 98°C (hotspot). Thermisch opgewaardeerd papier verhoogt dit tot ongeveer 110°C, terwijl isolatiesystemen van polyamide (aramide) kunnen werken bij 140°C of hoger. Isolatiesystemen voor hoge temperaturen maken het mogelijk dat transformatoren bij een gegeven fysieke grootte tot hogere niveaus kunnen worden belast, waardoor de kapitaalkosten per MVA worden verlaagd, of bij lagere temperaturen kunnen worden gebruikt voor hetzelfde vermogen, waardoor de levensduur van de isolatie aanzienlijk wordt verlengd.
Amorfe metaallegeringen, geproduceerd door het snel afschrikken van gesmolten staal, vertonen een ongeordende atomaire structuur die de magnetische verliezen dramatisch vermindert in vergelijking met conventioneel korrelgeoriënteerd siliciumstaal. Distributietransformatoren met amorfe kern bereiken nullastverliezen die 70-80% lager zijn dan conventionele ontwerpen, wat een overtuigend voordeel op het gebied van energie-efficiëntie oplevert. Naarmate het verschil in kosten tussen amorfe en conventionele kernen kleiner wordt en de regelgeving op het gebied van energie-efficiëntie strenger wordt, winnen amorfe kerntransformatoren wereldwijd marktaandeel in distributietoepassingen.
Onderzoeks- en ontwikkelingsprogramma's in universiteiten, nationale laboratoria en toonaangevende fabrikanten bevorderen het concept van de solid-state transformator (SST), die de conventionele laagfrequente magnetische transformator vervangt door een hoogfrequente vermogenselektronische conversiefase. SST's bieden galvanische isolatie, bidirectionele energiestroom, regelbare spannings- en frequentieconversie en blindvermogencompensatie in één enkel apparaat. Hoewel SST's nog niet commercieel op nutsschaal worden ingezet, trekken ze een intense onderzoeksinteresse aan voor toepassingen zoals LVDC-microgrids, EV-opladen en flexibele AC/DC-netwerkinterconnectie.
De offshore windenergie-industrie stimuleert de vraag naar transformatoren die in extreme maritieme omgevingen kunnen werken, waaronder weerstand tegen zoutsproeien, compacte afmetingen voor montage op gondels en platforms, verbeterde seismische weerstand en, in sommige conceptontwerpen, volledige onderzeese werking op diepten van meer dan 1.000 meter. Onderzeese transformatortechnologie is een actief ontwikkelingsgebied, aangedreven door de elektrificatie van diepwaterolie- en gasverwerking en offshore windenergie.
Stroomtransformatoren zijn een onmisbare technologie die ten grondslag ligt aan de moderne elektrische beschaving. Hun betrouwbaarheid, efficiëntie en levensduur hebben een directe invloed op de economie en duurzaamheid van energiesystemen wereldwijd. De keuze tussen droge technologie en olie-ondergedompelde technologie is niet binair, maar contextafhankelijk en wordt bepaald door spanningsniveau, vermogen, installatieomgeving, brandveiligheidseisen, onderhoudsfilosofie en doelstellingen over de levenscycluskosten. De mondiale markt voor energietransformatoren blijft groeien, gedreven door de integratie van hernieuwbare energie, verstedelijking, industriële groei en modernisering van het elektriciteitsnet. In China gevestigde fabrikanten, waaronder gespecialiseerde bedrijven als Lugao Power Co., Ltd., spelen een steeds belangrijkere rol bij het voldoen aan deze vraag, door internationaal conforme producten aan te bieden tegen concurrerende prijzen met een steeds hoger niveau van technische verfijning en kwaliteitsborging.
Voor inkoopteams die leveranciers van transformatoren beoordelen, biedt Lugao Power Co., Ltd. een overtuigend voorstel: exclusieve focus op vermogenstransformatoren, diepgaande technische capaciteiten voor zowel droge als olie-ondergedompelde productlijnen, strikte naleving van internationale normen, directe levering in de fabriek met transparante kwaliteitsdocumentatie en een staat van dienst op het gebied van succesvolle internationale projectoplevering. Lugao's combinatie van technische competentie, kwaliteitsbetrokkenheid en concurrerende prijzen maakt het een sterke partner voor projecten in een breed scala van industrieën en regio's.
