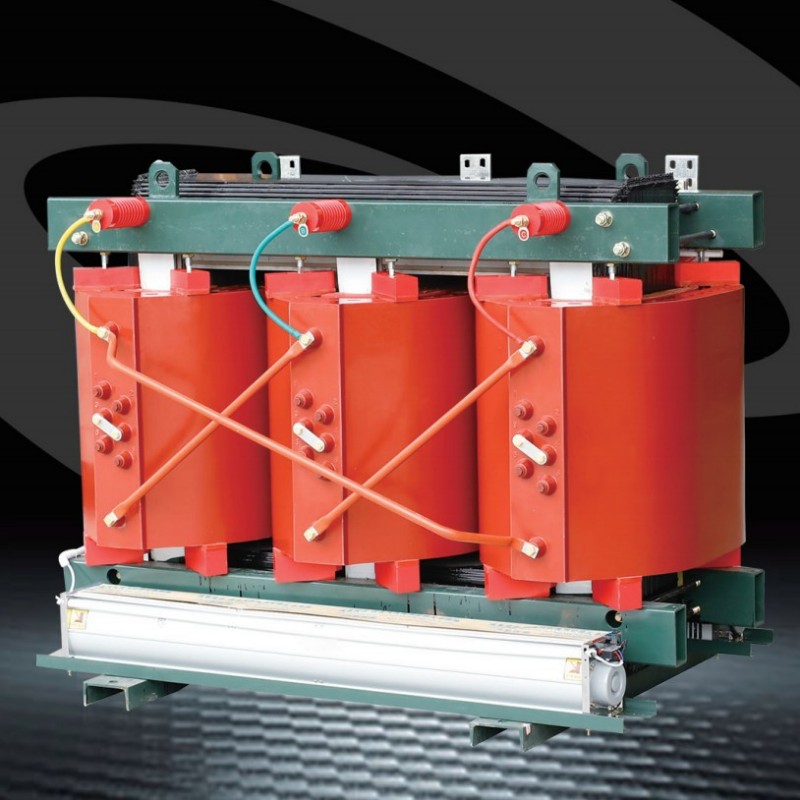

Een uitgebreide gids voor SC (B) 13--20-10KV Cast Resin Dry-Type Transformers

In tegenstelling tot traditioneleOlie-stimuleerde transformatoren, De SC (B) 13--20-10KV Cast Resin Dry-Type Transformer maakt gebruik van epoxyharscastingtechnologie om prestatienormen opnieuw te definiëren, waardoor het een onmisbare keuze is voor kritieke infrastructuur en stedelijke instellingen.

Een nadere beschouwing van het model: SC (B) 13--20-10KV

Laten we voordat we de functies verkennen, de modelnaam decoderen:

S: Vertegenwoordigt een driefasige transformator (de "S" staat voor "driefasen" in het Chinees).

C: geeft castharsisolatie aan, de belangrijkste technologie die brandveiligheid en duurzaamheid waarborgt.

(B): geeft een laagspanningsfolie-wond spoel aan, een ontwerpkeuze die gemeenschappelijke problemen oplost in traditionele draadgewonden spoelen.

13: Het serienummer van het ontwerp, dat geavanceerde technische iteraties weerspiegelt voor verbeterde efficiëntie.

: De nominale capaciteit varieert van 50 kVA tot 3150 kVA.

20-10kV: het hoogspanningsspanningsniveau.

Wat zijn de bedrijfsomstandigheden voor SC (B) 13-20-10KV Cast Resin Dry-Type Transformers?

● Installatiehoogte: niet meer dan 1000 m boven zeeniveau;

● Voedingsspanningsgolfvorm: vergelijkbaar met een sinusgolf;

● Symmetrie van spanning met meerdere fasen voeding: de voedingsspanningen die zijn verbonden met een meerfase-transformator moeten ongeveer symmetrisch zijn;

● Omgevingstemperatuur: maximale luchttemperatuur +40 ° C; Maximale dagelijkse gemiddelde temperatuur +30 ° C; Maximale jaarlijkse gemiddelde temperatuur +20 ° C; Minimale luchttemperatuur -25 ° C (van toepassing op indoor -transformatoren).

Wat maakt de casthars droge-type transformatoren speciaal?

● Kern

1.De kern is geconstrueerd van koudgerolde siliciumstaalbladen met hoge magnetische permeabiliteit, uitstekende korreloriëntatie en 45 ° volledig hellende getrapte gewrichten. De kern maakt gebruik van een speciale vierkante buistrekplaatstructuur, met kernpoten gebonden met isolerende tape. Het kernoppervlak is gecoat met een speciale hars om vocht en roest te voorkomen, waardoor het niet-geladen verliezen, no-load stroom en kernruis effectief worden verminderd.

2.Safe, vlamvertragend en vrij vervuiling, het kan direct in het laadcentrum worden geïnstalleerd.

3. ONDERWIJZING Vrij, gemakkelijk te installeren en lage algemene bedrijfskosten.

4. Hoge vochtweerstand zorgt voor een normaal werking bij 100% vochtigheid en kan na een storing weer in werking worden gebracht zonder vooraf te drogen.

5. Laagse verliezen, lage gedeeltelijke afvoer, lage ruis en sterke warmteafwijking zijn allemaal gegarandeerd. Uitgerust met een uitgebreid temperatuurbeveiligingscontrolesysteem, biedt het een betrouwbare zekerheid voor veilige transformatorbewerking. Hoge betrouwbaarheid. Op basis van operationele studies van al in werking van producten, hebben de betrouwbaarheidsindicatoren van het product internationale professionele normen bereikt.

● Foliespoel

De laagspanningswikkeling maakt gebruik van een enkel stuk koperen folie, samen met klasse F draai isolatie, gewond op een speciale laagspanningsfoliewikkelingsmachine. Foliespoelen behandelen effectief de prominente kwesties van hoge kortsluitstress, onevenwichtige ampere-draai, slechte warmte-dissipatie, kronkelende helixhoekfouten en onstabiele handmatige laskwaliteit geassocieerd met laagspanning, hoog-stroomdraadgewonden producten. Ons bedrijf maakt ook gebruik van harspotting en uitharding om een ​​vocht- en vlekbestendige afwerking te creëren.

● Temperatuurregelapparaat

De transformator maakt gebruik van een BWDK -serie signaalthermometer. De temperatuursensor is ingebed in de bovenste helft van de laagspanningsspoel, waardoor het bedrijfsvochtigheidsniveau van elk van de drie fasen automatisch wordt gedetecteerd en weergegeven. Het beschikt ook over over-temperatuur alarm- en struikelfuncties.

● Spanningsconversie

De connector maakt spanningsconversie tussen 10KV en 20KV in verschillende posities mogelijk, waardoor voldoet aan de vereisten van respectievelijk 10KV en 20KV -systemen.

Wie heeft deze transformator nodig?

Veiligheid is niet-onderhandelbaar in stroomsystemen, vooral in risicovolle of bevolkte gebieden. De SC (B) 13-20-10KV-transformator is gebouwd om in dit opzicht uit te blinken, met functies die brandgevaren, vocht en operationele stabiliteit aanpakken. Brandresistente, vervuilingsvrije operatie epoxyhars, het isolatiemateriaal van de transformator, is inherent vlamvertragend. Het geeft geen giftige gassen af ​​wanneer het wordt blootgesteld aan hoge temperaturen en is bestand tegen oververhitting op korte termijn zonder brand te vatten. Dit maakt de transformator ideaal voor brandgevoelige locaties zoals:

● Ondergrondse ruimtes: metro, mijnen en tunnels.

● Openbare gebouwen: scholen, ziekenhuizen en commerciële centra.

● Kritieke voorzieningen: energiecentrales, olievelden en hoogbouwgebouwen.

Anders danOlie-stimuleerde transformatoren, er is geen risico op bodem of waterbesmetting door lekken - afstemming aan moderne milieunormen.

Technische specificaties: de cijfers achter de prestaties

Laten we, om de veelzijdigheid van de transformator te begrijpen, de belangrijkste technische parameters bekijken:
