Middenspanning SF6 Volledig geïsoleerde, afgedichte elektrische ringhoofdunit Compact schakelapparaat

Als fabrikant en leverancier in China bieden wij op maat gemaakte middenspanning SF6 volledig geïsoleerde afgedichte elektrische ringhoofdunit compacte schakelapparatuur van hoge kwaliteit, maar tegen een goedkope prijs voor groothandelaars. De schakelapparatuur van de Ring-hoofdeenheid is ontworpen voor betrouwbare stroomdistributie op middenspanning in elektriciteitsnetten van 12 kV, 24 kV en 36 kV. Het beschikt over een volledig afgedichte roestvrijstalen behuizing gevuld met SF6-gas, wat zorgt voor uitstekende isolatie, boogdovende prestaties en een sterke stof-, vocht- en weerstand tegen ruwe omgevingen. Het compacte, modulaire ontwerp bespaart installatieruimte en ondersteunt een flexibele configuratie met lastschakelaars of vacuümstroomonderbrekers.

Stuur onderzoek

Productomschrijving

De middenspanning SF6 volledig geïsoleerde, afgedichte elektrische ringhoofdeenheid compacte schakelapparatuur wordt geproduceerd door Lugao; wij zijn een van de toonaangevende fabrikanten en leveranciers in China. De Ring-hoofdeenheid Compact schakelapparaatis een compact gasgeïsoleerd stroomdistributieapparaat ontworpen voor middenspanningsnetwerken van 12 kV, 24 kV en 36 kV. Het integreert lastschakelaars, vacuümstroomonderbrekers, aardingsschakelaars en rails in een volledig afgedichte roestvrijstalen tank gevuld met SF6-isolatiegas.

Deze afgedichte structuur isoleert alle hoogspanningscomponenten van de externe omgeving en beschermt de apparatuur tegen stof, vocht, condensatie en corrosieve stoffen. Ontworpen en vervaardigd doorLugaobiedt de schakelapparatuur veilige, betrouwbare en ruimtebesparende oplossingen voor moderne stroomdistributiesystemen.

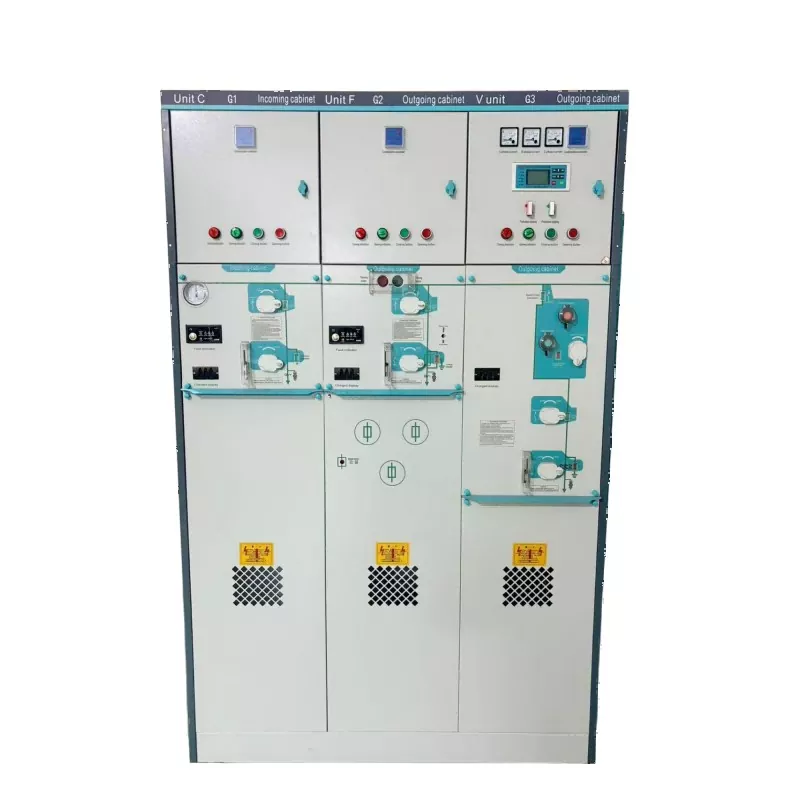

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear

Belangrijkste technische parameters

Nee.	Item	Eenheid	C/F-eenheid				V-eenheid
Nee.	Item	Eenheid	Lastscheidingsschakelaar				Stroomonderbreker
1	Nominale spanning	kV	12	24	36	12		24	36
2	Nominale stroom	A	630~1250A
3	Nominale frequentie	Hz	50/60
4	1min Stroomfrequentie is bestand tegen spanning	kV	42	55	85	42		55	85
5	Blikseminpuls is bestand tegen spanning	kV	75	125/150	170/185	75		125/150	170/185
6	Nominale overdrachtsstroom	A	1700
7	Nominale belasting circuit maakt stroom	A	630~1250
8	Nominale kabel(lijn) laadbreekstroom	A	50&10
9	Nominale kortsluitstroom (piek)	kA	20	20	20	25/31,5		25/31,5	25/31,5
10	Nominale kortsluitstroom (piek)	kA	63	63	63	63		63	63
11	Korte tijd (2s) is bestand tegen stroom, belastingsschakelaar	kA	25/20	25/20	25/20	25/31,5		25/31,5	25/31,5
12	Nominale weerstandsstroom (piek)	kA	63	63	63	63		63	63
13	Mechanisme leven	keer	3000
14	Beschermingsniveau		Aanpasbaar
15	Afmeting (BDH)	mm	12 kV		24 kV			36kV
15	Afmeting (BDH)	mm	3257511336 (+350)		4007511336 (+350)			4508852200

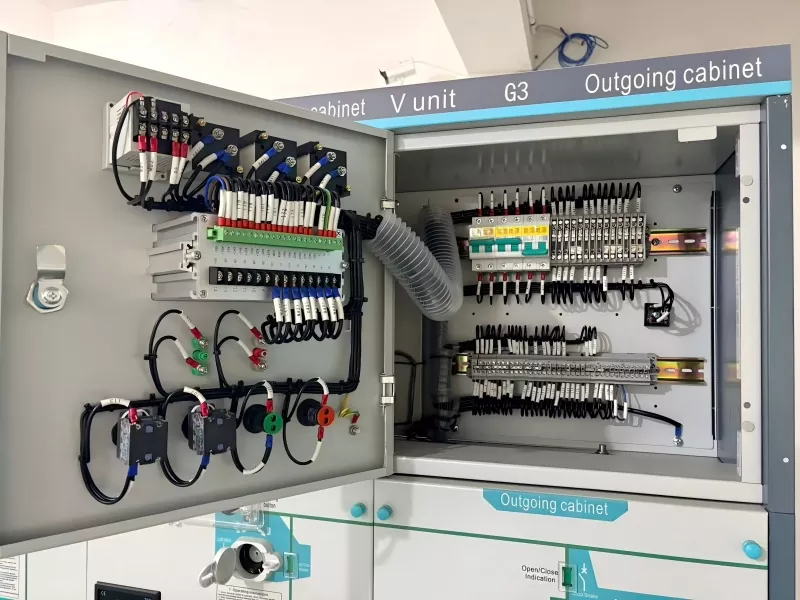

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear

Belangrijkste kenmerken en voordelen

Volledig geïsoleerde en afgedichte structuur

DeMiddenspanning SF6 Volledig geïsoleerde, afgedichte elektrische ringhoofdunit Compact schakelapparaatmaakt gebruik van een lasergelaste roestvrijstalen tank gevuld met SF6-gas.
Alle onder spanning staande componenten zijn in de behuizing afgedicht om blootstelling aan externe omgevingsomstandigheden te voorkomen.
Biedt uitstekende isolatieprestaties en een hoge beschermingsgraad.

Compact en ruimtebesparend ontwerp

De compacte modulaire structuur vermindert de installatieruimte aanzienlijk.
Ideaal voor compacte onderstations, ondergrondse distributiesystemen en faciliteiten met beperkte ruimte.
Flexibele moduleconfiguratie ondersteunt verschillende distributietoepassingen.

Onderhoudsvrije werking

Volledig afgedicht ontwerp elimineert routineonderhoud van hoogspanningscomponenten.
Geen SF6-gasbijvulling nodig tijdens de ontworpen levensduur.
Garandeert een betrouwbare werking op de lange termijn, zelfs in ruwe omgevingen.

Hoge veiligheid en betrouwbaarheid

Uitgerust met mechanische vergrendelingssystemen om verkeerde bediening te voorkomen.
Interne boogbescherming en drukontlastingskanaal verbeteren de operationele veiligheid.
De door metaal omsloten structuur zorgt voor stabiele prestaties in veeleisende installaties.

Toepassingen

DeMiddenspanning SF6 Volledig geïsoleerde, afgedichte elektrische ringhoofdunit Compact schakelapparaatwordt veel gebruikt in moderne stroomdistributienetwerken waar betrouwbaarheid en compact ontwerp essentieel zijn.

Stedelijke en landelijke stroomdistributienetwerken
Compacte en ondergrondse onderstations
Industriële fabrieken en productiefaciliteiten
Commerciële gebouwen en woongemeenschappen
Spoorweg- en transportstroomsystemen
Mijnbouw- en infrastructuurprojecten
Kust- en zware milieu-installaties

Productkenmerken

Modulaire functionele eenheden

C-module:Lastschakelaareenheid gebruikt voor het schakelen van kabels en transformatoren.
F-module:Lastschakelaar met zekeringcombinatie voor transformatorbeveiliging.
V-module:Vacuümvermogenschakelaar geschikt voor veelvuldig schakelen.
D-module:Directe kabelaansluiting voor niet-geschakelde feeders.
M-module:Meetunit met spannings- en stroomtransformatoren.

Flexibele uitbreidingsmogelijkheden

Middenspanning SF6 volledig geïsoleerde afgedichte elektrische ringhoofdunit Compacte schakelapparatuur ondersteunt modulaire uitbreiding via gasgeïsoleerde busconnectoren.
Maakt eenvoudige toevoeging van nieuwe functionele modules mogelijk volgens projectvereisten.

Betrouwbaar structureel ontwerp

Lasergelaste roestvrijstalen gastank voor hoge duurzaamheid.
Observatievenster voor duidelijke controle van de schakelpositie.
Ontworpen voor langdurig gebruik in veeleisende omgevingen.

Veelgestelde vragen

1. Welke spanningsniveaus ondersteunt deze ringhoofdeenheid?

DeMiddenspanning SF6 Volledig geïsoleerde, afgedichte elektrische ringhoofdunit Compact schakelapparaatis ontworpen voor middenspanningssystemen, waaronder 12 kV, 24 kV en 36 kV stroomdistributienetwerken.

2. Welke configuratieopties zijn beschikbaar?

Dit schakelapparaat ondersteunt modulaire configuraties zoals lastschakeleenheden (C), zekeringbeveiligingseenheden (F), vacuümstroomonderbrekermodules (V), directe kabelaansluitmodules (D) en meetmodules (M).

3. Kan de ringhoofdeenheid na installatie worden uitgebreid?

Ja. Extra modules kunnen worden aangesloten via gasgeïsoleerde railconnectoren, waardoor flexibele systeemuitbreiding mogelijk is wanneer het distributienetwerk groeit.

4. Welke veiligheidsvoorzieningen zijn inbegrepen?

Het systeem omvat mechanische vergrendelingen, aardingsschakelaars, interne boogbescherming en drukontlastingskanalen om een veilige werking te garanderen.

5. Hoe lang is de typische levensduur?

Met zijn afgedichte roestvrijstalen tank en SF6-gasisolatie is de apparatuur ontworpen voor langdurig gebruik met een levensduur van maximaal 30 jaar onder normale bedrijfsomstandigheden.

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear
