Wat zijn de componenten van een substation van het doostype

Als iemand die meer dan twee decennia in de energiedistributiesector heeft doorgebracht, heb ik technologieën zien komen en gaan. Maar een vraag die ik constant word gesteld, vooral door degenen die hun infrastructuur willen moderniseren, isWat maakt eenBox-type transformator onderstationDit is niet alleen academische nieuwsgierigheid; Het is een praktische vraag van managers en ingenieurs die betrouwbare, compacte stroomoplossingen nodig hebben. Vandaag wil ik het gordijn terugtrekken. Vergeet de droge, technische handleidingen. Laten we het hebben over de real-world anatomie van dit technische wonder en waarom het begrijpen van zijn componenten van cruciaal belang is voor de efficiëntie en veiligheid van uw operatie.

Wat is de kernfunctie van een box-type transformatorsubstation

Voordat we in de componenten duiken, is het essentieel om te begrijpen wat dit systeem is ontworpen om te bereiken. In mijn twintig jaar metLugao Power, Ik heb geleerd dat de waarde van een product wordt bepaald door het probleem dat het oplost. Dus, wat is de kernfunctie

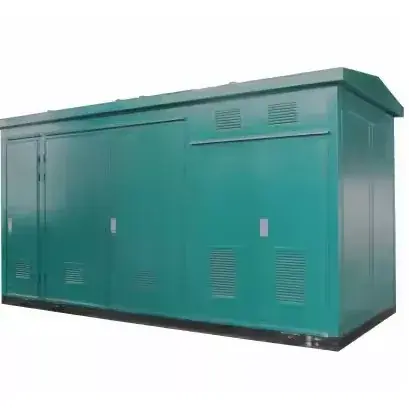

A Box-type transformator onderstationis een volledig ingesloten, compacte outdoor -stroomverdelingseenheid. De primaire taak is om hoogspanningselektriciteit af te treden van het hoofdrooster naar een lagere spanning die veilig kan worden verdeeld voor commercieel, industrieel of residentieel gebruik. Zie het als een op zichzelf staand vermogenshub dat ruwe, hoogspanningsergie en uitgangen van verfijnde, bruikbare kracht opneemt. De "doos" is niet alleen een metalen schaal; Het is een zorgvuldig ontwikkelde omgeving die gevoelige apparatuur beschermt tegen weer, corrosie, knoeien en andere operationele gevaren. Deze geïntegreerde aanpak is de reden waarom zoveel van onze klanten bijLugao PowerKies het boven traditionele, omvangrijke substation -builds.

Wat zijn de belangrijkste componenten in de behuizing

Hier komen we tot de kern van de zaak. Wanneer u de deur opent voor een van onze moderneLugao PowerStations, u vindt een netjes gerangschikt, geïntegreerd systeem. Het is geen wirwar van delen; Het is een symfonie van componenten die in harmonie werken. Op basis van de meest voorkomende configuraties die we implementeren, zijn hier de niet-onderhandelbare kernelementen.

• HoogspanningsschakelaarDit is het toegangspunt voor het binnenkomende hoogspanningsvermogen. Het is verantwoordelijk voor circuitbesturing en bescherming, met componenten zoals stroomonderbrekers, load-break-switches en zekeringen. De belangrijkste taak is om de rest van het systeem te isoleren en te beschermen tegen fouten in de inkomende lijn.

• DistributietransformatorHet ware hart van de operatie. Deze component voert de werkelijke spanningsstap-down uit. Of het nu gaat om olie-stimules of droogtype, de efficiëntie en betrouwbaarheid ervan heeft direct invloed op de prestaties van het hele systeem. Wij bijLugao PowerGebruik alleen de hoogste kernen en wikkelingen om minimaal energieverlies te garanderen.

• Switchgear-eenheid met een laag spanningZodra de transformator zijn werk heeft gedaan, neemt dit apparaat de nieuw getrapte kracht en verdeelt deze over verschillende uitgaande feeder-circuits. Het omvat luchtstroomonderbrekers (ACB's), gevormde kas stroomonderbrekers (MCCBS) en bewakingsapparatuur om het stroomafwaartse netwerk te beschermen.

• Stroomkabels en busbar -systeemDit zijn de slagaders en aderen die alles verbinden. Kwante kabels en koper- of aluminiumbarbars van hoge kwaliteit zijn van cruciaal belang voor efficiënte stroomstroom en warmtebeheer. Inferieure componenten Hier zijn een veel voorkomend punt van falen dat we in oudere systemen zien.

• Controle- en beveiligingssysteemDe hersenen van het heleBox-type transformator onderstation. Dit omvat relaisbeschermingsapparaten, meters en vaak een SCADA (toezichthoudende controle en data -acquisitie) interface voor monitoring en controle op afstand. Het zorgt ervoor dat alles soepel en veilig werkt, alarmen of afsluitingen activeren als parameters worden overschreden.

• Behuizing en hulpsystemenDit is meer dan alleen een doos. Het is een robuuste, weerbestendige en vaak brandwerende schaal gemaakt van corrosiebestendig staal of composietmaterialen. Het herbergt kritieke hulpsystemen zoals ventilatie, verlichting en veiligheidsvergrendeling.

Om u een duidelijker beeld te geven, is hier een tabel met de primaire functie en een belangrijke specificatie voor elke kerncomponent, op basis van typischLugao Poweraanbiedingen.

Hoe hebben de specificaties invloed op de prestaties van uw project

Ik kan dit niet genoeg benadrukken: de duivel zit in de details. Ik heb geraadpleegd over projecten waar alleen gericht op het prijskaartje leidde tot dure mismatches tussen de specificaties van de apparatuur en de werkelijke behoeften van het project. Laten we afbreken hoe deze parameters uw beslissing moeten beïnvloeden.

Welke transformatorcapaciteit en spanningsverhouding heb je echt nodig

Dit is de meest fundamentele vraag. De capaciteit van de transformator (in KVA) bepaalt hoeveel elektrische belasting uwBox-type transformator onderstationkan aan. Een ondermaatse eenheid zal oververhit raken en voortijdig falen, terwijl een oversized een verspilling van kapitaal is en inefficiënt werkt bij lage belastingen. De spanningsverhouding (bijv. 11KV/0,4kV) moet overeenkomen met de inkomende voeding van uw lokale raster en de vereiste distributiespanning van uw faciliteit. Een gedetailleerde belastinganalyse is geen suggestie; Het is een noodzaak.

Waarom zou u om de IP -beschermingsbeoordeling geven?

De Ingress Protection (IP) -beoordeling, zoals IP54 of IP55, vertelt u hoe goed de behuizing stof en vocht afdicht. Ik heb onderstations geïnstalleerd in kustgebieden waar een lage IP -beoordeling leidde tot snelle corrosie en constante elektrische fouten. Als uw site stoffig, vochtig of blootgesteld aan regen is, is een hoge IP-rating voor de behuizing en interne componenten niet onderhandelbaar voor langdurige betrouwbaarheid.

Wat zijn de kritische dimensies en het gewicht voor uw site

De compacte aard van eenBox-type transformator onderstationis een groot voordeel, maar u moet de fysieke voetafdruk en het gewicht bevestigen. Kan uw voorbereide basisondersteuning het is dat er voldoende toegang is voor levering en installatie Dit zijn praktische vragen waar we onze klanten bij helpenLugao PowerAntwoord tijdens de pre-sales-fase om dure verrassingen op de leveringsdag te voorkomen.

Om u te helpen de schaalbaarheid van verschillende oplossingen te vergelijken, is hier een specificatietabel voor een gemeenschappelijke serie vanLugao Power.

Wat zijn de meest voorkomende FAQ's van het type Transformator van het vak Type Transformator

In mijn dagelijkse werk hoor ik steeds opnieuw dezelfde slimme, onderzoekende vragen. Laat me hier drie van de meest frequente aanspreken, op basis van mijn twee decennia ervaring.

Wat is de typische levensduur van een box-type transformator onderstation

Dit hangt sterk af van de kwaliteit van componenten, de operationele omgeving en het onderhoudsregime. Een goed gebouwde eenheid van een gerenommeerde fabrikant alsLugao Power, werken in een standaardomgeving en met basisonderhoud, kan betrouwbaar 20 tot 25 jaar duren. Het gebruik van materialen van hogere specificatie, zoals roestvrijstalen behuizingen voor corrosieve omgevingen, kunnen dit verder uitbreiden.

Hoe verschilt onderhoud van een traditioneel onderstation

Dit is een belangrijk voordeel. Het compacte en geïntegreerde ontwerp van eenBox-type transformator onderstationvereenvoudigt het onderhoud eigenlijk. Omdat alle componenten bij elkaar zijn gehuisvest en ontworpen om als systeem te werken, zijn routinematige controles sneller. Het is niet nodig om tussen verschillende structuren te bewegen. Het vereist echter wel technici dat specifiek op deze geïntegreerde apparatuur is getraind. We bieden een uitgebreide documentatie en training bij elkLugao Powereenheid om ervoor te zorgen dat uw team is voorbereid.

Kan het worden aangepast voor specifieke projectbehoeften

Absoluut. Hoewel we standaardmodellen hebben, de echte kracht van een moderneBox-type transformator onderstationligt in zijn flexibiliteit. Ik heb toezicht gehouden op de aanpassingen voor alles, van extra brede deuren voor specifieke toegangseisen en speciale koelsystemen voor extreme klimaten tot geïntegreerde brandonderdrukkingssystemen en geavanceerde externe monitoringinterfaces. De sleutel is om samen te werken met een fabrikant die de technische mogelijkheid heeft om het te laten gebeuren.

Bent u klaar om de juiste componenten voor uw project op te geven

Het kiezen van eenBox-type transformator onderstationis meer dan alleen het kopen van een product; Het investeert de komende twee decennia in het hart van uw machtsinfrastructuur. De specificaties van zijn componenten zijn niet alleen nummers op een pagina - ze zijn de directe determinanten van de uptime, veiligheid en de totale eigendomskosten van uw project. Meer dan twintig jaar lang, het team bijLugao Powerheeft professionals zoals u begeleid door deze kritieke beslissingen, niet alleen apparatuur, maar een partnerschap gebaseerd op diepe technische expertise en een toewijding aan uw succes op lange termijn.

Laat uw stroombetrouwbaarheid niet aan het toeval achter.Neem contact met ons opVandaagVoor een gratis raadpleging zonder obbligatie. Laat onze experts u helpen uw laadvereisten, site -voorwaarden en operationele doelen te analyseren om het perfecte te specificerenBox-type transformator onderstationvoor uw unieke behoeften. Bezoek onze website of bel ons rechtstreeks om het gesprek te starten.
