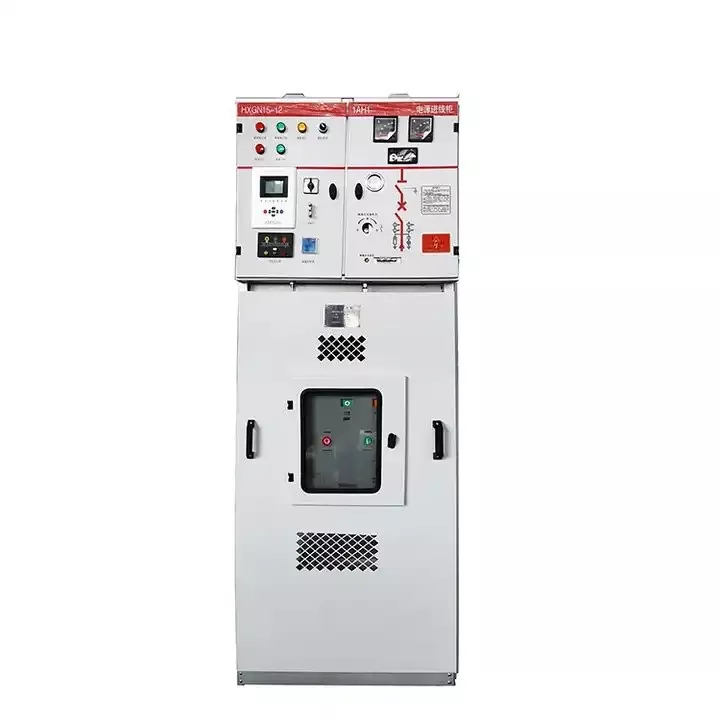

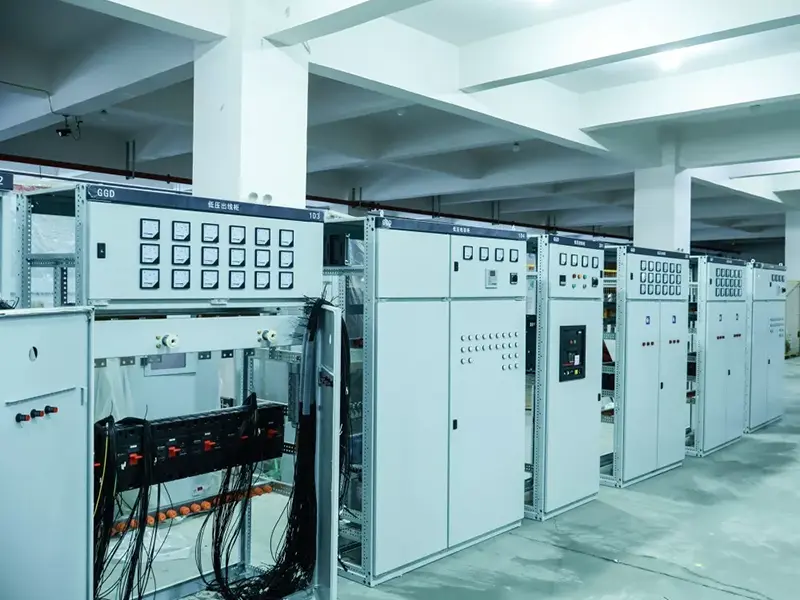

12KV Sf6 hoogspanningsring-hoofdeenheidschakelapparatuur

Als fabrikant en leverancier in China bieden wij op maat gemaakte 12KV Sf6 hoogspanningsringhoofdeenheidschakelapparatuur van hoge kwaliteit, maar tegen een goedkope prijs voor groothandelaars. DeHoogspanning RMUbeschikt over een met metaal omsloten kast met een extreem hoge beschermingsgraad, waardoor effectief wordt voorkomen dat vocht van buitenaf de kast binnendringt en daardoor de levensduur van de componenten wordt verlengd. De algehele structuur is vast, waardoor het gemakkelijk te gebruiken is voor operators en de noodzaak voor frequent onderhoud tot een minimum wordt beperkt. De kast bestaat uit verschillende secties, waaronder het railcompartiment en het afgesloten compartiment voor de hoofdrail, het instrumentencompartiment voor het installeren van relais en ten slotte het kabelcompartiment dat verantwoordelijk is voor het aansluiten van inkomende en uitgaande kabels. Het afgesloten compartiment is voorzien van schakelaars voor handelingen als aansluiten en isoleren, waardoor het gebruiksvriendelijk is voor operators.

De 12KV Sf6 hoogspanningsring-hoofdeenheidschakelapparatuur maakt gebruik van zwavelhexafluoride voor isolatie, met een relatief eenvoudige structuur en hoge kosteneffectiviteit. De componenten in de kast kunnen worden geselecteerd op basis van de werkelijke vereisten, en kasten kunnen worden gecombineerd om een ​​ringnetwerksysteem met meerdere circuits te vormen. Het totale volume is relatief compact, waardoor het geschikt is voor industrieparken, commerciële complexen en andere gebieden.

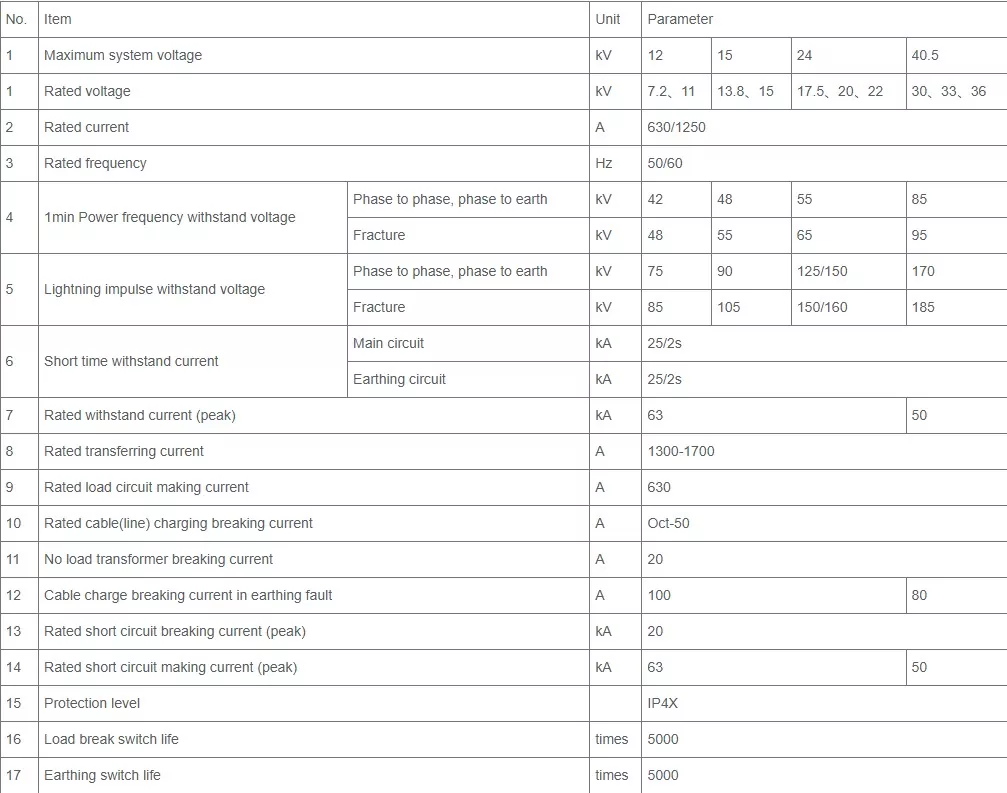

Parameter

Bedrijfsomgeving

1. Het normale bedrijfstemperatuurbereik bedraagt ​​-40°C tot +55°C. Als de temperatuur dit bereik overschrijdt, moet maatwerk met LUGAO worden besproken.

2. De normale relatieve vochtigheid moet minder dan 95% zijn.

3. De standaard werkhoogte bedraagt ​​minder dan 4.000 meter.

4. Tijdens de installatie mag de kast niet kantelen; het moet rechtop worden geplaatst en de basis moet waterpas worden gesteld.

5. Het schakeltoestel mag niet gedurende langere tijd in water worden ondergedompeld.

6. Blijf uit de buurt van gebieden met chemische gascorrosie of explosieve gevaren.

Functies

De behuizing, toegangsdeuren en bovenste kamer van de unit zijn voorzien van een precisiespuitcoating, waardoor een duurzame, uniforme beschermende afwerking wordt gegarandeerd die beschermt tegen corrosie door omgevingsfactoren en mechanische slijtage. Alle kasten zijn voorzien van een primaire aardingsrail die is ontworpen om een ​​veilige aarding dicht bij het structurele raamwerk van de kast mogelijk te maken. Metalen componenten, waaronder aardingsschakelaars en vergrendelingsmechanismen, zijn zorgvuldig verbonden met de aardingsrail, terwijl koperen vlechtverbindingen worden gebruikt bij schroefverbindingen om de elektrische continuïteit en de dissipatie van foutstromen te garanderen.

Om interne overdruk en vlambooggerelateerde risico's te beperken, is op strategische wijze een drukontlastingspaneel geïntegreerd in de achterstructuur van de kast, ontworpen om de gasontlading veilig te regelen in zeldzame foutscenario's. Het bovenste railcompartiment is beveiligd met sabotagebestendige schroeven, waardoor gemakkelijke externe toegang voor railverbindingen tijdens installatie of onderhoud mogelijk is. De bovenste kamer voor hulpapparaten biedt veelzijdige configuratieopties, met plaats voor klemmenblokken, besturingsmodules en andere componenten. Door dit subcompartiment hoger te plaatsen, optimaliseert het ontwerp de ruimte voor relaisbeveiligingssystemen, waardoor de operationele efficiëntie wordt verbeterd.

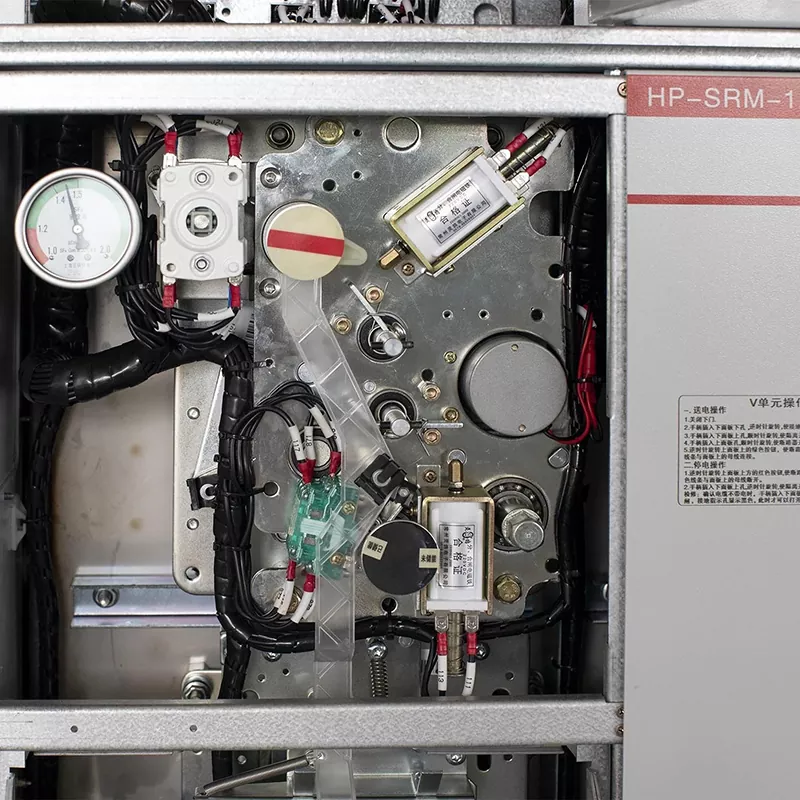

Met name de lastscheidingsschakelaar en de aardingsschakelaar zijn voorzien van een modulair vergrendelingsmechanisme, terwijl de aardingsschakelaar en de toegangsdeur gebruik maken van een positief vergrendelingssysteem. Via een gedefinieerde bedieningsvolgorde – het sluiten van de deur, het inschakelen van de aardingsschakelaar en het activeren van de lastscheidingsschakelaar – wordt automatische vergrendelingsfunctionaliteit bereikt. Deze sequentiële logica minimaliseert operationele fouten, voorkomt ongeoorloofde toegang tijdens live-gebruik en versterkt de algemene systeemveiligheidsprotocollen, waardoor naleving van strenge industriële veiligheidsnormen wordt gegarandeerd.

Vervoer
