A Europaeen type onderstationis een compacte, gesloten oplossing voor stroomdistributie die veel wordt gebruikt in stedelijke, industriële en duurzame energieprojecten. Ontworpen met veiligheid, betrouwbaarheid en ruimte Met het oog op efficiëntie integreert het hoogspanningsschakelapparatuur, transformatoren en laagspanning distributieapparatuur in één enkele geprefabriceerde eenheid. In deze uitgebreide gids gaan we op onderzoek uit wat een Europees Type Substation is, hoe het werkt, de structurele componenten, voordelen, toepassingen en hoe u de juiste oplossing voor uw project selecteert.
Inhoudsopgave
- Wat is een onderstation van het Europese type?
- Hoe werkt een onderstation van het Europese type?
- Hoofdcomponenten en structuur
- Belangrijkste kenmerken van het Europese type-substation
- Voordelen vergeleken met traditionele onderstations
- Veelvoorkomende toepassingen en gebruiksscenario's
- Europaes type versus Amerikaans type onderstation
- Hoe u het juiste Europese type substation kiest
- Installatie- en onderhoudsoverwegingen
- Toekomstige trends en Smart Grid-integratie
- Veelgestelde vragen (FAQ)
1. Wat is een onderstation van het Europese type?

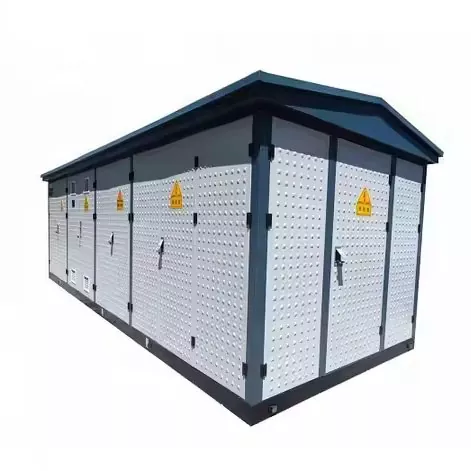

A Europaes type onderstationis een volledig gesloten, geprefabriceerd onderstation ontworpen volgens Europese normen (zoals IEC-normen). In tegenstelling tot conventioneel open onderstations, dit type is voorzien van een metalen of betonnen behuizing waarin alle kritische onderstations zijn ondergebracht elektrische componenten in gescheiden compartimenten.
Normaal gesproken integreert een Europees type substation:
- Hoogspanningsringhoofdeenheid (RMU)
- Distributietransformator (olie-ondergedompeld of droog type)
- Laagspanningsschakelapparatuur en distributiepanelen
Door een compact en modulair ontwerp aan te nemen, is het European Type Substation daar ideaal voor installaties waar ruimte, veiligheid en esthetiek kritische factoren zijn, zoals stadscentra, woonwijken en industrieparken.
2. Hoe werkt een onderstation van het Europese type?
Het werkingsprincipe van een onderstation van het Europese type is gebaseerd op efficiënte spanningsomzetting en veilige stroomverdeling. Hoogspanningselektriciteit (meestal 10 kV, 11 kV, 20 kV of 35 kV) is via de RMU in het onderstation gevoerd.
De RMU controleert, beschermt en isoleert de binnenkomende stroom voordat deze de transformator bereikt. De transformator verlaagt vervolgens de spanning naar een bruikbaar laagspanningsniveau, gewoonlijk 400V of 400V 690V, die via het laagspanningsschakelapparaat naar de eindgebruikers wordt gedistribueerd.
- Hoogspanningsstroom komt het RMU-compartiment binnen
- Beveiligings- en schakelhandelingen zorgen voor de veiligheid
- Transformator zet hoge spanning om in lage spanning
- Laagspanningspaneel verdeelt stroom over belastingen
Elk compartiment is fysiek gescheiden, waardoor het risico op fouten aanzienlijk wordt verminderd verspreiding en verbetering van de operationele veiligheid.
3. Hoofdcomponenten en structuur
Een Europees type-substation volgt een gestandaardiseerde compartimentindeling. Hieronder vindt u een vereenvoudigde versie overzicht van de interne structuur:
| Compartiment | Belangrijkste uitrusting | Functie |
|---|---|---|
| Hoogspanningscompartiment | Ring-hoofdeenheid (RMU) | Schakelen, bescherming en isolatie |
| Transformatorcompartiment | Olie- of droge transformator | Spanningsverlaging |
| Laagspanningscompartiment | LV-schakelapparatuur | Stroomverdeling en controle |
Dit modulaire ontwerp maakt eenvoudig maatwerk mogelijk en garandeert naleving van internationale normen veiligheids- en prestatienormen.
4. Belangrijkste kenmerken van het Europese type-substation
- Volledig gesloten en gecompartimenteerde structuur
- Hoog niveau van operationele veiligheid
- Compacte voetafdruk voor ruimtebesparende installaties
- Sterke weerstand tegen omgevingsomstandigheden
- Naleving van IEC- en Europese normen
Deze kenmerken maken het European Type Substation tot een betrouwbare keuze voor stroomvoorziening op de lange termijn distributie projecten.
5. Voordelen vergeleken met traditionele onderstations
Vergeleken met conventionele open of halfopen onderstations biedt een onderstation van het Europese type aanzienlijke voordelen:
- Verbeterde veiligheid van het personeel dankzij het gesloten ontwerp
- Minder installatietijd en civiel werk
- Lagere onderhoudsvereisten
- Verbeterde visuele uitstraling voor stedelijke gebieden
Deze voordelen vertalen zich in lagere levenscycluskosten en een hogere operationele betrouwbaarheid.
6. Veelvoorkomende toepassingen en gebruiksscenario's
Europaes type onderstations worden veel gebruikt in verschillende sectoren:
- Stedelijke stroomdistributienetwerken
- Industriële installaties en fabrieken
- Hernieuwbare energieprojecten zoals wind- en zonneparken
- Commerciële complexen en datacenters
- Infrastructuurprojecten, waaronder spoorwegen en luchthavens
Voor meer gedetailleerde productspecificaties kunt u European Type Substation raadplegen viaLugao.
7. Europees type versus Amerikaans type onderstation
| Aspect | Europaes type onderstation | Amerikaans type onderstation |
|---|---|---|
| Structuur | Gecompartimenteerd | Geïntegreerd tanktype |
| Veiligheidsniveau | Zeer hoog | Gematigd |
| Onderhoud | Gemakkelijk en flexibel | Complexer |
| Sollicitatie | Stedelijk en industrieel | Landelijk en utiliteitsgericht |
8. Hoe u het juiste Europese type substation kiest
Houd bij het selecteren van een onderstation van het Europese type rekening met de volgende factoren:
- Nominale spanning en capaciteitsvereisten
- Installatieomgeving en ruimtebeperkingen
- Koelmethode en transformatortype
- Naleving van lokale normen
- Leverancierservaring en technische ondersteuning
Werken met een ervaren fabrikant als Lugao zorgt voor oplossingen op maat betrouwbare after-sales service.
9. Overwegingen bij installatie en onderhoud
Substations van het Europese type zijn ontworpen voor eenvoudige installatie en weinig onderhoud. De meeste eenheden zijn in de fabriek getest en klaar geleverd voor aansluiting ter plaatse, waardoor de kosten aanzienlijk worden verminderd inbedrijfstelling tijd.
Routineonderhoud omvat doorgaans visuele inspecties, reiniging en periodieke elektrische inspecties testen om betrouwbaarheid op lange termijn te garanderen.
10. Toekomstige trends en slimme netwerkintegratie
Met de snelle ontwikkeling van slimme netwerken worden er steeds meer Europese substations gecreëerd uitgerust met intelligente monitoring- en automatiseringssystemen. Deze technologieën maken dit mogelijk realtime gegevensverzameling, bediening op afstand en voorspellend onderhoud.
Naarmate energiesystemen evolueren, zal het European Type Substation een sleutelrol blijven spelen het bouwen van veerkrachtige en efficiënte energienetwerken.
Veelgestelde vragen (FAQ)
Vraag 1: Is een onderstation van het Europese type geschikt voor installatie buitenshuis?
Ja, hij is ontworpen voor zowel binnen- als buitentoepassingen, met robuuste behuizingen beschermen tegen zware omgevingsomstandigheden.
Vraag 2: Aan welke normen voldoet een Europees type substation?
Het voldoet doorgaans aan de IEC-normen en relevante Europese regelgeving.
Vraag 3: Kan een Europees onderstation worden aangepast?
Absoluut. Fabrikanten zoals Lugao bieden flexibele configuraties op basis van projecten vereisten.
Conclusie
Begrijpen wat een Europees Type Substation is en hoe het werkt, is essentieel voor het maken ervan weloverwogen beslissingen in moderne energiedistributieprojecten. Het compacte ontwerp, hoge veiligheid niveau en aanpassingsvermogen maken het een ideale oplossing voor het huidige veeleisende energielandschap.
Als u een stroomdistributieproject plant of op zoek bent naar een betrouwbaar Europees type Onderstationleverancier Lugao staat klaar om u te ondersteunen met professionele oplossingen. Voel je vrij omneem contact met ons opvandaag nog om uw projectvereisten te bespreken en een deskundige te ontvangen begeleiding afgestemd op uw wensen.
