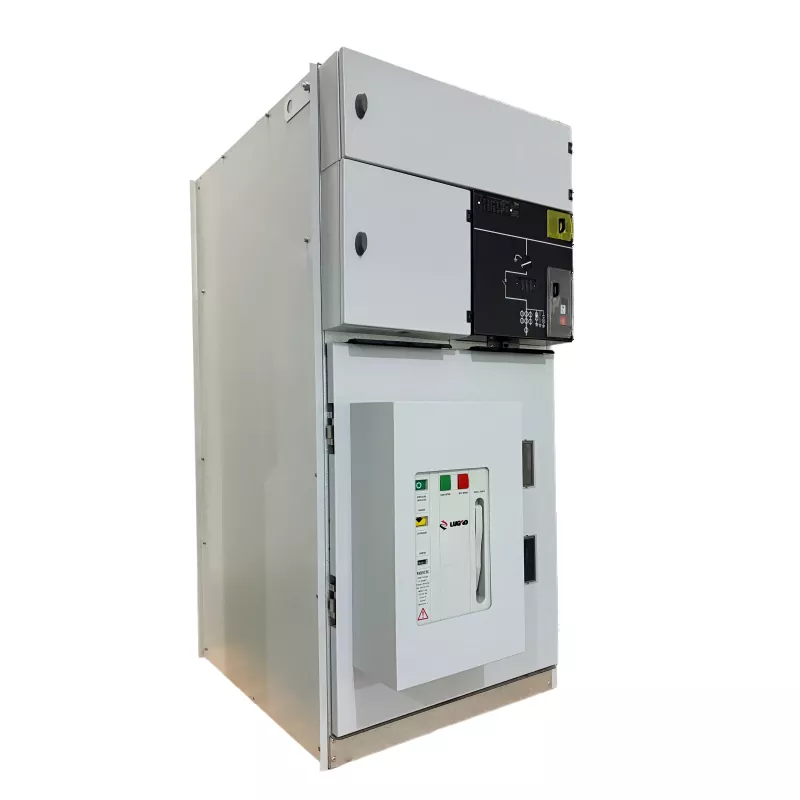

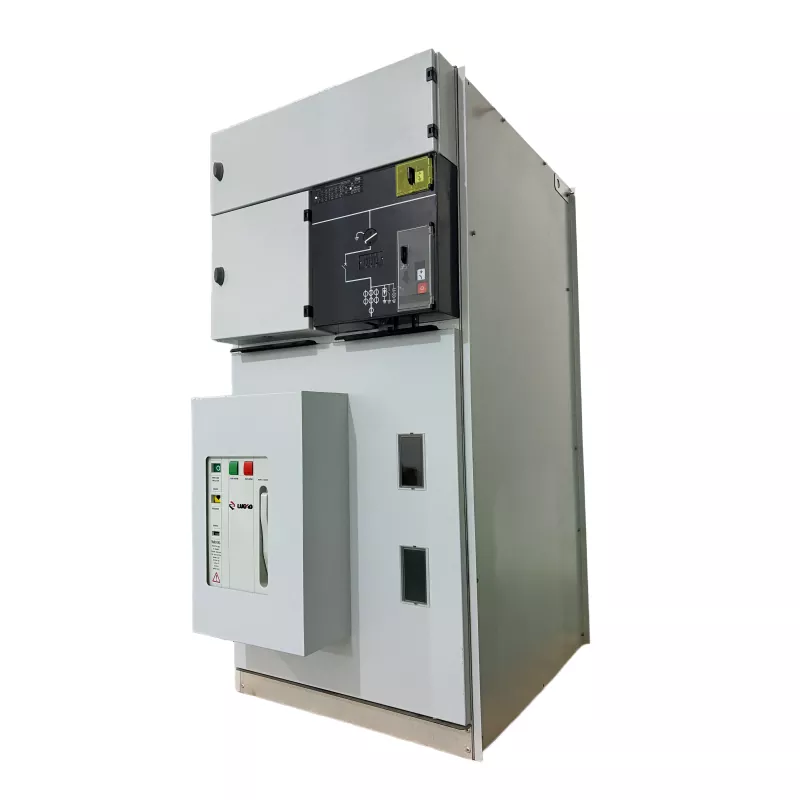

Gasgeïsoleerd schakelpaneel voor binnenunits met VCB

Als professionele fabrikant willen wij u een hoogwaardig gasgeïsoleerd ringhoofdschakelpaneel voor binnenshuis met VCB leveren. Het is een compact middenspanningsdistributieapparaat dat is ontworpen voor betrouwbare stroomregeling, bescherming en schakeling in moderne elektrische netwerken. Het integreert de technologie van vacuümstroomonderbrekers (VCB) met een gasgeïsoleerde schakelinrichting, waardoor een veilige en efficiënte werking in binnenomgevingen wordt geboden.

Dit soortringhoofdeenheid (RMU)wordt veel gebruikt in middenspanningsstroomdistributiesystemen om elektrische circuits aan te sluiten, te beschermen en te isoleren. Met afgedichte gasisolatie en vacuümonderbrekingstechnologie biedt het gasgeïsoleerde ringschakelpaneel voor binnenunits met VCB uitstekende boogdovende prestaties, sterke isolatiemogelijkheden en minimale onderhoudsvereisten.

Belangrijkste technische parameters

Nee.	Item		Eenheid	Parameters
1	Nominale spanning		kV	12	24	36	40.5
2	Nominale stroom		A	630/1250
3	Nominale frequentie		Hz	50/60
4	1 minuut stroomfrequentie bestand tegen spanning	Totale waarde	kV	42	55	80	95
		Breekpunt		48	65	95	110
5	Blikseminpuls is bestand tegen spanning	Totale waarde	kV	75	125/150	170	95
		Breekpunt		85	150/160	185	215
6	Geschatte kortstondige weerstandsstroom	Hoofdcircuit	kA	25/2s
		Aardingscircuit		25/2s
7	Nominale piekstroom		kA	63			50
8	Nominale overdrachtsstroom		A	1300 ~ 1700
9	Nominale belastingsluitstroom		A	630
10	Nominale laadstroom voor kabel		A	50/10
11	Onbelaste transformator-breekstroom		A	20
12	Kabel opladen Aardfout Breukstroom		A	100			80
13	Nominale kortsluitstroom		kA	20
14	Nominale kortsluitstroom		kA	63			50
15	Beschermingsklasse			IP3X
16	Levensduur belastingschakelaar		Tijd	5000
17	Levensduur aardingsschakelaar		Tijd	5000

Technische specificaties

Belangrijkste elektrische parameters

• Nominale spanning: 12 kV / 24 kV / 36 kV
• Nominale frequentie: 50 Hz / 60 Hz
• Nominale stroom: 630A – 1250A
• Kortsluitstroom: tot 25 kA
• Stroomfrequentie Bestand tegen spanning: ≥ 42 kV
• Blikseminpuls weerstaat spanning: ≥ 75 kV

Structurele kenmerken

• Gasgeïsoleerd compact schakelapparaatontwerp
• Geïntegreerde vacuümstroomonderbreker (VCB)
• Volledig afgedichte tankstructuur voor hoge betrouwbaarheid
• Modulaire configuratie voor flexibele stroomverdeling
• Geschikt voor installatie binnenshuis

Toepassingen

DeGasgeïsoleerd schakelpaneel voor binnenunits met VCBwordt veel toegepast in middenspanningsdistributienetwerken waar betrouwbaar schakelen en bescherming vereist zijn.

• Stedelijke stroomdistributienetwerken
• Industriële voedingssystemen
• Commerciële gebouwen en woongemeenschappen
• Spoorweg- en transportinfrastructuur
• Mijnbouw- en metallurgie-industrie
• Energietransmissie- en distributieprojecten
• Hernieuwbare energienetwerkverbindingen

Belangrijkste kenmerken

• Ontwerp met afgedichte vacuümstroomonderbreker– DeGasgeïsoleerd schakelpaneel voor binnenunits met VCBmaakt gebruik van een solide afgedichte vacuümstroomonderbreker, geïnstalleerd in een roestvrijstalen gaskamer. Dit ontwerp elimineert vonken in het hoofdcircuit en zorgt voor een lange elektrische levensduur met een hoge isolatiebetrouwbaarheid.
• Volledig afgedichte en onderhoudsvrije structuur– Alle hoogspanningscomponenten zoals rails, scheidingsschakelaars, VCB's en stroomtransformatoren zijn ingesloten in een afgesloten gastank en beschermen ze tegen stof, vocht en externe verontreiniging.
• Compacte structuur– Het geïntegreerde ontwerp vermindert de installatieruimte aanzienlijk, waardoor het ideaal is voor binnenstations, geprefabriceerde onderstations en projecten met beperkte elektrische ruimte.
• Hoge operationele veiligheid– Uitgerust met een vijfvoudig mechanisch vergrendelingssysteem en een directioneel drukontlastingskanaal om verkeerde bediening te voorkomen en een veilige werking van het systeem te garanderen.
• Compatibiliteit met slimme distributie– Gereserveerde interfaces voor elektrische bediening en automatisering maken eenvoudige integratie in moderne intelligente stroomdistributienetwerken mogelijk, ondersteund door Lugao’s strikte kwaliteitscontrole en betrouwbare productienormen.

Waarom kiezen voor Lugao

• Professionele fabrikant – Lugao-krachtis gespecialiseerd in hoog- en middenspanningsapparatuur voor de transmissie en distributie van elektriciteit.
• Geavanceerde productietechnologie– Precisieproductieprocessen en uitgebreide testsystemen garanderen de betrouwbaarheid van het product.
• Strenge kwaliteitscontrole– Het gasgeïsoleerde ringschakelpaneel voor binnenunits met VCB voldoet aan internationale normen, waaronderISO9001-, SGS-, CCC- en CE-certificeringen.
• Industrie ervaring– Jarenlange expertise op het gebied van droge transformatoren, olie-ondergedompelde transformatoren en apparatuur voor stroomdistributie.
• Wereldwijde toepassing– Lugao-oplossingen worden wereldwijd veel gebruikt in elektriciteitsnetwerken, industrie, transport en infrastructuurprojecten.
• Technische ondersteuning– Professioneel serviceteam biedt technische begeleiding en langdurige ondersteuning voor wereldwijde klanten.

Veelgestelde vragen

1. Wat is de belangrijkste functie van het gasgeïsoleerde ringschakelpaneel voor binnenunits met VCB?

DeGasgeïsoleerd schakelpaneel voor binnenunits met VCBis ontworpen voor middenspanningsstroomdistributiesystemen. Het biedt betrouwbaar schakelen, bescherming en isolatie van elektrische circuits, waardoor een stabiele stroomvoorziening en een veilige werking in stedelijke netwerken, industriële faciliteiten en onderstations worden gegarandeerd.

2. Wat zijn de voordelen van het gebruik van een vacuümstroomonderbreker (VCB) in de RMU?

Een vacuümstroomonderbreker biedt uitstekende boogdovende eigenschappen, een lange elektrische levensduur en minimale onderhoudsvereisten. Wanneer het wordt geïntegreerd in de gasgeïsoleerde RMU-structuur, verbetert het de schakelbetrouwbaarheid, de operationele veiligheid en de algehele duurzaamheid van de apparatuur.

3. Waar wordt het Lugao gasgeïsoleerde ringschakelpaneel voor binnenunits met VCB doorgaans geïnstalleerd?

Het wordt op grote schaal geïnstalleerd in energiedistributieomgevingen binnenshuis, zoals compacte substations, industriële installaties, commerciële gebouwen, woongemeenschappen, spoorwegen en distributiesystemen voor hernieuwbare energie, waar ruimte-efficiëntie en hoge betrouwbaarheid vereist zijn.

4. Waarom kiezen voor Lugao voor gasgeïsoleerd?RMU-schakelapparatuur?

Lugao levert betrouwbare stroomdistributieapparatuur, ondersteund door geavanceerde productietechnologie, strikte kwaliteitscontrole en internationale certificeringen, waaronder ISO9001, SGS, CCC en CE. Met een sterke expertise op het gebied van transformatoren en stroomapparatuur levert Lugao stabiele prestaties, een lange levensduur en professionele technische ondersteuning voor wereldwijde energie-infrastructuurprojecten.
