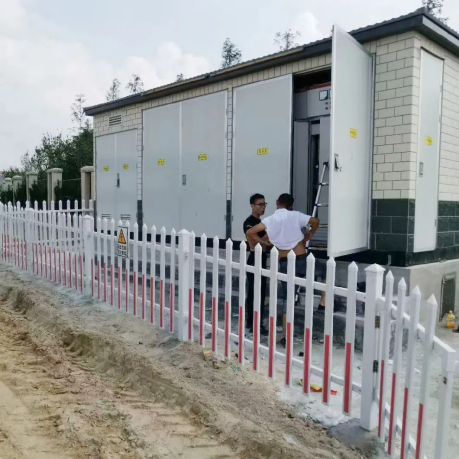

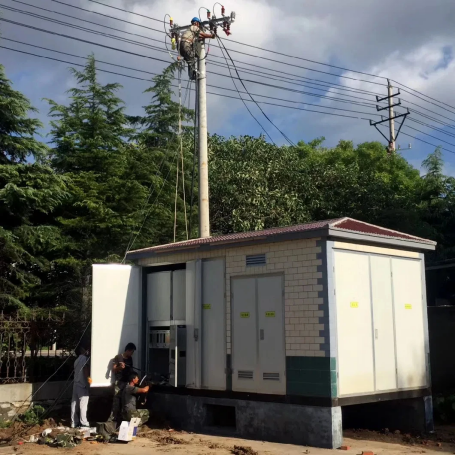

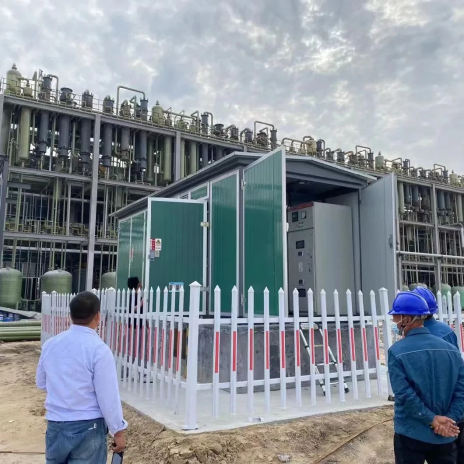

Box-type substation (afgekort als box-type onderstation) is geschikt voor woonwijken, stedelijke openbare onderstations, bruisende binnenstadsgebieden, bouwmogelijkheden, enz. Het is een soort hoogspanningsschakelaar, stroomtransformator, laagspanning schakelapparaat, elektrische energie-monteurapparatuur en reactief compensatie-compensatie-compensatie-apparaat geïnstalleerd in een compact-doos, gebruikt voor lijnen en distributie van elektrische energie-energie.
1. Desubstation van het boxtypeShell moet vijf beveiligingsfuncties hebben volgens standaardvereisten, waaronder zonbescherming, regenbescherming, stofbescherming, roestbescherming en preventie van kleine dieren (zoals slangen). Het schaalmateriaal kan roestvrijstalen plaat, koud gerolde stalen plaat, aluminiumlegeringsplaat, stalen plaat en cementplaat zijn. De dooslichaam bestaat uit drie delen: basis, schaal en bovenklep. De basis is over het algemeen gelast of bevestigd met bouten met behulp van kanaalstaal, hoekstaal, plat staal, stalen plaat, enz.; Om aan de behoeften van ventilatie te voldoen, worden warmteafvoer en inlaat- en uitlaatlijnen, stripgaten en cirkelvormige gaten geopend op de overeenkomstige posities. The box shell and top cover can be bent, welded or connected with screws, hinges and related special accessories by channel steel, angle steel, steel plate, aluminum alloy plate, color steel plate, cement plate, etc. In order to prevent strong sunlight radiation in hot summer, the top is equipped with insulation materials with low thermal conductivity as fillers, commonly used rock wool board, polystyrene foam, etc. However, in the traditional "combined substation" with unified Ontwerp, de meeste ontwerpers gebruiken niet langer de methode om de schaal te vullen met isolatievulers, want hoewel het blootstelling aan de zon kan voorkomen, belemmert het nog steeds de warmtedissipatie van de transformator. Daarom wordt, naast het behouden van de lamellengaten op de schaal, het warmte -dissipatiegebied verhoogd en wordt de luchtconvectie versterkt om warmte af te voeren, terwijl de productiekosten worden verlaagd.
2. Het hoogspanningsverdelingsapparaat van de doostransformator is verdeeld in twee typen: Terminal-type en ringnetwerktype in termen van de inkomende lijnmodus; In termen van de inkomende lijnrichting kan het worden onderverdeeld in bovenaanstaande lijnen vanaf de bovenkant van de doos (meestal gebruikt in traditionele doostransformatoren) en ondergrondse inkomende en uitgaande lijnen met behulp van hoogspanningskabelgeulen (vaak gebruikt in moderne ontwerpen). Er zijn veel SF6-serie laadschakelaars met SF6-gas als boogd blikkende medium, maar de kosten zijn hoger dan FN12-serie hoogspanningsbelastingsschakelaars. Dit type schakelaar heeft verschillende structuren, inclusief met zekeringen, zonder zekeringen, aardingsschakelaars, enz., En is over het algemeen uitgerust met live displays. Het bedrijfsmechanisme is meestal handmatig en elektrisch. De schakelbeveiligingsapparatuur met zekeringen kan automatisch worden afgesneden wanneer het circuit kortgesloten is. Er zijn ook vacuümschakelaars met vacuüm als boogd blikkende medium, dat alleen kan worden gebruikt, met zekeringen of in series met SF6 -serie laadschakelaars, maar het zal de kosten verhogen. Gebruikers hoeven ze niet op deze manier te gebruiken als ze geen speciale vereisten hebben. Als de gebruiker hoogspanningsmetingsvereisten heeft, moet het hoogspanningsverdelingsapparaat van de box-type transformator ook worden uitgerust met een hoogspanningskast en de structuur ervan is over het algemeen samengesteld uit CT, PT, Meetmeters, afstandsbediening en telemetrie-apparaten. De meting van het substation van het boxtype moet echter worden gebaseerd op de laagspanningszijde, die de betrouwbaarheid van de voeding kan verbeteren en onstabiele factoren kan verminderen. Het transformatorverlies kan worden omgezet in elektriciteitskosten die door de gebruiker worden gedragen.
3. DeBox-type transformatoris uitgerust met een onafhankelijke transformatieruimte, die voornamelijk is samengesteld uit een transformator, een automatisch temperatuurregelsysteem, verlichting en veiligheid van de veiligheid. De transformator zal veel warmte uitstoten wanneer hij actief is, dus de warmtedissipatie- en ventilatieproblemen zijn de belangrijkste punten van het ontwerp van de box -transformator. De warmte die wordt gegenereerd door de werking van de transformator zal de binnentemperatuur verhogen, vooral wanneer de omgevingstemperatuur hoog is. Natuurlijke ventilatie alleen kan vaak niet zorgen voor een betrouwbare en veilige werking. Naast het gebruik van natuurlijke ventilatie voor kleine capaciteit, wordt de bescherming van temperatuurmetingen in het algemeen ontworpen en worden geforceerde uitlaatmaatregelen gebruikt om het probleem op te lossen. Het systeem bestaat voornamelijk uit een meetapparaat dat de kamertemperatuur en de olietemperatuur van de transformator kan meten en de ingang van de uitlaatventilator volgens het ingestelde bereik door handmatige en automatische besturingscircuits kan regelen. De transformator kan worden geselecteerd als olie-stimules of droogtype. Omdat het droge type duur is, geven gebruikers over het algemeen de voorkeur aan het type olie verminderd om de kosten zonder speciale vereisten te verlagen. De capaciteit is over het algemeen 100-1250KVA en het maximum is niet groter dan 1600kVA.
4. De laagspanningsruimte van de doostransformator heeft verschillende ontwerpstructuren volgens de verschillende gebruiksgebieden van industriële en mijnbouwbedrijven of woonwijken. De doostransformatoren die worden gebruikt in industriële en mijnbouwbedrijven moeten afzonderlijk worden ontworpen voor voeding en verlichtings voeding. Bij het meten van de lage spanning vereist het voedingsbureau een afzonderlijke meting van verlichtingselektriciteit omdat de eenheidsprijs van verlichtingselektriciteit hoger is dan die van stroomelektriciteit. Het onderstation dat in woonwijken wordt gebruikt, hoeft geen rekening te houden met het probleem van elektriciteit van stroom. Het aantal uitvoerroutes in de laagspanningsruimte varieert afhankelijk van de capaciteit van de transformator en gebruikersbehoeften. Als de capaciteit klein is en de vraag klein is, kunnen minder routes worden ingesteld; Als de capaciteit groot is en de vraag hoog is, kunnen meer routes worden ingesteld. Het kan ook worden vastgelegd in een formaat van de gangbewerking.
