Betrouwbare, snelle en veilige energiedistributie is een voorwaarde voor economische groei en sociale vooruitgang. In de stedelijke infrastructuur, industriële faciliteiten, duurzame energieprojecten en de inzet van noodstroom vragen ingenieurs en projectontwikkelaars steeds vaker om distributieoplossingen die de tijdlijnen voor civiele bouw verkorten, het totale projectrisico verlagen en het hoogste niveau van operationele veiligheid handhaven.
Het Box-Type Transformer Substation – ook bekend als een compact substation of geprefabriceerd substation – beantwoordt aan deze vraag met een in de fabriek geassembleerde, vooraf geteste eenheid die middenspanningsschakelapparatuur (MV), een distributietransformator en laagspanningsdistributieapparatuur (LV) integreert in één enkele weerbestendige behuizing. Door de behoefte aan conventionele onderstationgebouwen te elimineren, kan het box-substation op een voorbereide plaat worden geïnstalleerd, van stroom worden voorzien en in gebruik worden genomen in een fractie van de tijd die nodig is bij traditionele benaderingen.
Lugao Power Co., Ltd. is een toonaangevende, in China gevestigde specialist op het gebied van box-type transformatorstations, die zowel Europese Type (IEC-standaard) als Amerikaanse Type (ANSI/IEEE-standaard) producten aanbiedt. Het fabrieksgerichte model van het bedrijf, de naleving van meerdere standaarden en de sterke mogelijkheden voor maatwerk maken het bedrijf tot een betrouwbare OEM- en groothandelspartner voor EPC-aannemers, nutsbedrijven, industriële ontwikkelaars en eigenaren van duurzame energieprojecten over de hele wereld.
Dit whitepaper biedt een uitgebreide technische en commerciële analyse van box-type transformatorstations: producttaxonomie, technische principes, prestatiebenchmarks, toepassingsrichtlijnen, naleving van normen en methodologie voor inkoopbeslissingen. Het is bedoeld als referentiedocument voor elektrotechnici, projectmanagers, inkoopprofessionals en technische besluitvormers.
De verwachting is dat het mondiale energieverbruik tot 2035 jaarlijks met 2,4 à 3,1% zal groeien, gedreven door industriële expansie, de groei van de stedelijke bevolking, de adoptie van elektrische voertuigen en de integratie van gedistribueerde hernieuwbare energiebronnen. Conventionele bouwmethoden voor onderstations – waarvoor permanente civiele constructies, verlengde vergunningstermijnen en grote installatieploegen nodig zijn – zijn steeds meer onverenigbaar met de snelheid en flexibiliteit die moderne projecten vereisen.
Ondertussen blijven de verwachtingen op het gebied van veiligheid en betrouwbaarheid van nutsbedrijven en regelgevende instanties stijgen. Gebeurtenissen zoals defecten aan apparatuur als gevolg van onvoldoende bescherming van het milieu, vlamboogincidenten door blootgestelde delen onder spanning en olievervuiling door oudere apparatuur zorgen allemaal voor een verschuiving naar meer geïntegreerde, in de fabriek geteste en gesloten distributiearchitecturen.
De mondiale markt voor compacte/box-type substations werd in 2023 geschat op ongeveer 13,5 miljard dollar en zal naar verwachting tot 2030 groeien met een CAGR van 7,2 tot 8,5%. Belangrijke groeivectoren zijn onder meer:
| Regio | Waarde 2023 | Voorspelling voor 2030 | CAGR | Sleutelbestuurder |
|---|---|---|---|---|
| Azië-Pacific | USD 5,4 miljard | 9,8 miljard dollar | 8,9% | Industrialisatie, RE |
| Europa | 3,1 miljard dollar | USD 5,1 miljard | 7,4% | Modernisering van het net |
| Noord-Amerika | 2,6 miljard dollar | 4,2 miljard dollar | 7,1% | Vervanging van verouderde infrastructuur |
| MEA en Latijns-Amerika | 2,4 miljard dollar | USD 4,5 miljard | 9,4% | Elektrificatieprogramma's |
Tabel 1 — Mondiale markt voor box-type substations per regio, 2023-2030
A Box-type transformatorstation(ook wel compact substation, geprefabriceerd substation of pakketsubstation genoemd) is een volledig in de fabriek geassembleerde, vooraf geteste stroomverdeeleenheid die drie functionele componenten integreert in één enkele weerbestendige behuizing:
De fabrieksmontage zorgt ervoor dat de interne bekabeling, railverbindingen, beveiligingsrelaisinstellingen en interfaces tussen componenten vóór levering zijn voltooid, getest en geverifieerd. Het werk ter plaatse beperkt zich tot het voorbereiden van civiele funderingen, het afsluiten van MV/LV-kabels, het aarden en het onder spanning zetten.
Box-type substations worden grofweg onderverdeeld in twee ontwerpfamilies, die uiteenlopende technische tradities en regionale standaardvoorkeuren weerspiegelen:
| Dimensie | Europese soort | Amerikaans type |
|---|---|---|
| Standaard | IEC 62271, IEC 60076-11 | ANSI/IEEE C57-, C37-serie |
| MV-schakeling | Vacuüm CB- of SF₆-schakelapparatuur | Zekering + lastscheidingsschakelaar (LBS) |
| Transformator | Droog type (bij voorkeur) of ondergedompeld in olie | Olie-ondergedompeld (standaard) |
| Doelregio's | Europa, China, Midden-Oosten, Azië-Pacific, Afrika | Noord-Amerika, Latijns-Amerika, delen van Azië en Afrika |
Tabel 2 — Europees versus Amerikaans type: classificatie op het hoogste niveau
Het Europese Type Box-substation heeft een modulaire indeling met drie compartimenten in een thermisch verzinkte of roestvrijstalen behuizing. De drie compartimenten – middenspanningsschakelaars, transformator en laagspanningsdistributie – zijn fysiek gescheiden door interne scheidingswanden, waardoor boogfouten worden beperkt en onafhankelijke toegang voor onderhoud mogelijk wordt gemaakt zonder aangrenzende secties spanningsloos te maken.

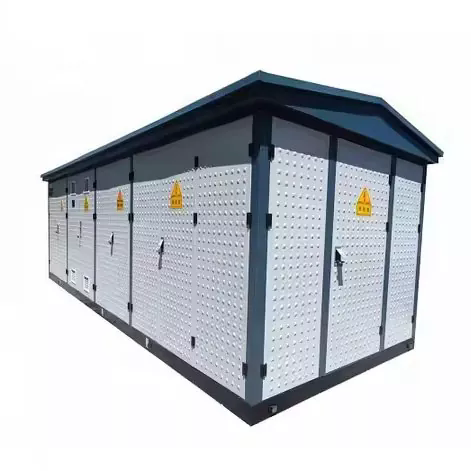

Figuur 1 — Europees Type Box-substation
Het MV-compartiment biedt plaats aan een Ring Main Unit (RMU) of individuele MV-panelen, afhankelijk van de voedingstopologie (radiale of ringfeeder). Er worden twee primaire schakelapparatuurtechnologieën gebruikt:
| Technologie | Beschrijving |
|---|---|
| Vacuümstroomonderbreker (VCB) | Onderbreekt fout- en belastingsstromen in een vacuümonderbrekerfles. Biedt een hoog uithoudingsvermogen (meer dan 10.000 bedrijfscycli), snelle foutoplossing (<50 ms) en is SF₆-vrij – steeds meer de voorkeur onder milieuregelgeving. |
| SF₆ gasgeïsoleerde schakelapparatuur (GIS) | Gebruikt zwavelhexafluoridegas voor boogdoving en isolatie. Extreem compact en zeer betrouwbaar. Opmerking: SF₆ is een krachtig broeikasgas (GWP ~23.500) en het gebruik ervan is onderworpen aan strengere milieuregelgeving in de EU en elders. |
| Ring-hoofdeenheid (RMU) | Een in de fabriek afgedicht, gasgeïsoleerd (SF₆ of vacuüm) schakelapparaat dat lastscheidingsschakelaars en beveiligingszekeringen combineert in een compacte, metalen behuizing. Ideaal voor distributienetwerken met ringfeeders. |
Het middenspanningsschakelapparaat biedt alle vereiste beveiligingsfuncties: overstroom (ANSI 51), aardfout (ANSI 51N/67N) en differentieelbeveiliging, indien gespecificeerd. Naleving van IEC 62271-200 garandeert boogfoutclassificatie (IAC – Internal Arc Classified) voor de bescherming van personeel.
De transformatorruimte van een onderstation van het Europese type herbergt meestal een droge transformator van het gietharstype (SCB-serie), hoewel er ook in olie ondergedompelde eenheden worden gebruikt. De voorkeur voor droog type in substations van het Europese type komt overeen met de brandveiligheidsvoordelen die van cruciaal belang zijn voor stedelijke, commerciële en binnen-nabijgelegen installaties. Belangrijkste kenmerken:
Het LV-compartiment herbergt het hoofd-LV-verdeelbord met gegoten stroomonderbrekers (MCCB's) of open-type luchtstroomonderbrekers (ACB's) op uitgaande feeders, energiemeting, arbeidsfactorcorrectiecondensatoren (optioneel) en interfaces voor bewaking op afstand en SCADA-integratie. Railsystemen zijn gedimensioneerd voor nominale stroom met de juiste kortsluitvastheid volgens IEC 61439.
| Parameter | Specificatiebereik |
|---|---|
| Nominaal vermogen | 100 kVA – 2.500 kVA (standaard); tot 6.300 kVA speciaal |
| MV-spanningsklasse | 6 kV, 10 kV, 20 kV, 35 kV |
| LV-uitgangsspanning | 0,4 kV (3P+N), op maat leverbaar |
| MV-schakelapparaat | Vacuüm CB / SF₆ RMU / Lastscheidingsschakelaar |
| Transformatortype | Giethars van het droge type (bij voorkeur) of ondergedompeld in olie |
| Kortsluitingswaarde | 16 kA / 20 kA / 25 kA (1 s) — conform IEC 62271 |
| Beschermingsklasse | IP33D-standaard; IP44 / IP54 met verbeterde behuizing |
| Omgevingstemperatuur | –25 °C tot +40 °C standaard; –40 °C arctische versie beschikbaar |
| Hoogte | Tot 1.000 m standaard; gereduceerde versies tot 4.000 m |
| Toepasselijke normen | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Smart Grid-integratie | IEC 61850 communicatie-interface beschikbaar; SCADA-klaar |
Tabel 3 — Europees Type Box-substation: indicatieve technische specificaties
Het Amerikaanse type (ook wel Pad-Mounted of Loop-Feed Transformer Substation genoemd) onderscheidt zich door zijn driehoekige of lineaire interne lay-out, waarbij het MV-schakelcompartiment en de LV-meet-/distributiesecties respectievelijk toegankelijk zijn vanaf de voorkant en de zijkanten, en de in olie ondergedompelde transformator in het centrale vak. De buitenbehuizing is doorgaans een zware, geverfde stalen kast met manipulatiebestendige, met een hangslot afsluitbare deuren, ontworpen voor installatie op grondniveau op een betonnen ondergrond.
Figuur 2 — Amerikaans Type Box-substation
Het Amerikaanse type maakt gebruik van een eenvoudigere, zuinigere MV-schakelconfiguratie vergeleken met het Europese type. Het standaard arrangement bestaat uit:
Deze configuratie biedt een overtuigende combinatie van eenvoud, kosteneffectiviteit en betrouwbaarheid. De afwezigheid van complexe beveiligingselektronica vermindert de onderhoudslast en de vereisten voor gespecialiseerde vaardigheden, waardoor het zeer geschikt is voor toepassingen in gebieden met een beperkte infrastructuur voor technisch personeel.
De transformator in een onderstation van het Amerikaanse type is altijd een in olie ondergedompelde, afgedichte (conservatorvrije) eenheid. Het volledig afgedichte ontwerp voorkomt het binnendringen van vocht in de olie, waardoor de primaire oorzaak van degradatie van de isolatie wordt geëlimineerd. Belangrijkste kenmerken:
Het LV-gedeelte van een onderstation van het Amerikaanse type is relatief eenvoudiger en bestaat doorgaans uit een hoofdonderbreker of gezekerde ontkoppeling, een stopcontact voor een energiemeter en aansluitingen voor uitgaande LV-feeders. Meer geavanceerde LV-distributie (meerdere uitgaande feeders, arbeidsfactorcorrectie, bewaking op afstand) kan worden geïntegreerd, maar komt minder vaak voor in standaardconfiguraties.
| Parameter | Specificatiebereik |
|---|---|
| Nominaal vermogen | 75 kVA – 2.500 kVA (standaard); 3.750 kVA+ met speciaal ontwerp |
| MV-spanningsklasse | 5 kV, 15 kV, 25 kV, 35 kV (ANSI-klasse) |
| LV-uitgangsspanning | 120/240 V (eenfasig), 208Y/120 V, 480Y/277 V, of op maat |
| MV-schakelapparaat | Bay-O-Net / stroombegrenzende zekering + lastscheidingsschakelaar |
| Transformatortype | In olie ondergedompeld, hermetisch afgesloten (ONAN) |
| Behuizing | Zwaar staal, gepoedercoat / polyurethaanverf; fraudebestendig |
| Beschermingsklasse | NEMA 3R-standaard (regen- en natte sneeuwbestendig); NEMA 4X optioneel |
| Deadfront-ontwerp | Ja — elleboogconnectoren voor aanraakveilige MV-kabelafsluiting |
| Toepasselijke normen | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Lustoevoer | Standaard — twee inkomende MV-kabelposities (geschikt voor lusvoeding) |
Tabel 4 — Amerikaans Type Box-substation: indicatieve technische specificaties
Hoewel beide producttypen voldoen aan het fundamentele doel van compacte, geprefabriceerde stroomdistributie, verschillen hun ontwerpfilosofieën, beveiligingsmogelijkheden, levenscycluskostenprofielen en optimale toepassingsomgevingen aanzienlijk. De onderstaande tabel biedt een gestructureerde vergelijking ter ondersteuning van beslissingen over technologieselectie.
| Criterium | Europese soort | Amerikaans type |
|---|---|---|
| MV-bescherming | Volledige CB-beveiliging met relais; hoge foutdiscriminatie | Zekering-gebaseerd; eenvoudigere, beperkte selectiviteit van breukzones |
| Transformator | Bij voorkeur droog type – brandveilig, weinig onderhoud | Ondergedompeld in olie – robuust, kosteneffectief, bewezen |
| Kapitaalkosten | Hoger (15-30% premie versus Amerikaans) | Lager – voordelig voor projecten met beperkte budgetten |
| Klaar voor Smart Grid | Uitstekend — IEC 61850, SCADA, afstandsbediening | Basis – beperkte inheemse intelligentie; uitbreidbaar |
| Brandveiligheid | Uitstekend (droge transformator, brandklasse F1) | Goed – afgedicht olieontwerp; brandvoorzorgsmaatregelen nodig |
| Onderhoud | Zeer laag: droog type heeft geen olieonderhoud nodig | Matig — periodieke monitoring van de olieconditie |
| Installatie | Iets complexer; specialistische inbedrijfstelling | Eenvoudig, snel — ideaal voor gedistribueerde implementatie |
| Overbelastingstolerantie | Goed (met optie voor geforceerde luchtkoeling) | Uitstekend - grote thermische oliemassa |
| Primaire standaard | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabel 5 — Europees versus Amerikaans Type Box-substation: uitgebreide vergelijking
Geen van beide typen is universeel superieur. Het Europese type biedt meer beveiligingsintelligentie, brandveiligheid en schaalbaarheid van slimme netwerken tegen een hogere prijs, waardoor het optimaal is voor stedelijke, commerciële en gereguleerde omgevingen. Het Amerikaanse type biedt uitstekende kostenefficiëntie en eenvoudige implementatie voor industrieparken, voorstedelijke netwerken en budgetgevoelige projecten.
De behuizing is de eerste verdedigingslinie voor interne elektrische apparatuur en vertegenwoordigt een cruciaal element voor betrouwbaarheid op de lange termijn. Lugao Power Box-substations gebruiken de volgende constructiehiërarchie, afhankelijk van het producttype en de omgevingsspecificatie:
| Materiaalsoort | Beschrijving |
|---|---|
| Thermisch verzinkt (HDG) staal | Basisconstructie voor alle standaardeenheden. Zinkcoating biedt uitstekende corrosieweerstand; geschikt voor algemene industriële en stedelijke omgevingen. Minimale zinklaag: 85 μm volgens ISO 1461. |
| 304 / 316L roestvrij staal | Gespecificeerd voor toepassingen in de kust-, zee-, chemische of hoge luchtvochtigheid. 316L-kwaliteit biedt superieure chloorbestendigheid. Standaard voor onderstations voor offshore windprojecten. |
| Behuizing van aluminiumlegering | Lichtgewicht optie voor locaties met gewichtsbeperkingen of beperkingen op het gebied van transportlogistiek. Geanodiseerde oppervlakteafwerking biedt corrosiebestendigheid zonder te verven. |
| GRP / FRP-composiet | Glasversterkte polymeeroptie voor toepassingen die niet-magnetische, niet-geleidende behuizingen vereisen (bijv. MRI-suites, gevoelige elektronische omgevingen). |
De bescherming van de behuizing tegen vaste deeltjes en water wordt gedefinieerd door de IP-code (IEC 60529). De standaard en verbeterde beschermingsniveaus van Lugao zijn:
| IP-klasse | Beschermingsniveau | Typische toepassing |
|---|---|---|
| IP33D | Bescherming tegen stof/regen (15° spray). | Standaard buiteninstallatie, algemeen klimaat |
| IP44 | Spatwaterdicht vanuit alle richtingen | Kustgebieden, tropische zones met veel regen |
| IP54 | Stofdicht + spatwaterdicht | Stoffige industriële omgevingen, woestijnklimaten |
| NEMA 3R | Regen en natte sneeuw (ANSI/NEMA-standaard) | Amerikaans type voor Noord-Amerikaanse / ANSI-projecten |
Tabel 6 — IP/NEMA-beschermingsklassen van behuizing aangeboden door Lugao Power
Effectief thermisch beheer binnen de behuizing is essentieel om voortijdige veroudering van de isolatie te voorkomen en een werking binnen de nominale temperatuurgrenzen te garanderen. Lugao-onderstations maken gebruik van:
Naleving van toepasselijke internationale en nationale normen is niet optioneel; het is de basis van projectgoedkeuringen, interconnectieovereenkomsten voor nutsvoorzieningen, verzekeringsdekking en wettelijke aansprakelijkheidsbescherming op lange termijn. Lugao Power-producten zijn ontworpen, vervaardigd en getest in overeenstemming met de volledige matrix van toepasselijke normen voor zowel Europese als Amerikaanse producten.
| Standaard | Lichaam | Domein |
|---|---|---|
| IEC 62271-202 | IEC | Geprefabriceerde hoog-/laagspanningssubstations — primaire ontwerpnorm voor het Europese type. |
| IEC 60076-11 | IEC | Droge stroomtransformatoren — brandgedrag, klimaat-/milieuklasse, isolatie. |
| IEC 62271-1 / -100 / -200 | IEC | Gemeenschappelijke specificaties voor AC-schakelapparatuur; AC-stroomonderbrekers; AC-metaalomsloten schakelapparatuur. |
| IEC 61439-1/-2 | IEC | Laagspanningsschakelapparatuur en besturingsapparatuur — Ontwerp en testen van laagspanningsverdeelborden. |
| ANSI/IEEE C57.12.26 | IEEE | Vereisten voor op een pad gemonteerde, in olie ondergedompelde, eenfasige distributietransformatoren — Amerikaans type. |
| ANSI/IEEE C57.12.28 | IEEE | Integriteit van op een pad gemonteerde apparatuurbehuizing - ANSI mechanische prestaties en veiligheid. |
| GB/T 17467 | SAC | Chinese nationale norm voor geprefabriceerde hoogspannings-/laagspanningssubstations (equivalent aan IEC 62271-202). |
| CE (LVD + EMC) | EU | Verplicht voor producten die op de EU/EER-markt worden gebracht. Toont conformiteit aan met de laagspanningsrichtlijn en de EMC-richtlijn. |
| CCC (3C) | CNCA | China verplichte certificering – vereist voor gereguleerde elektrische producten die op de Chinese binnenlandse markt worden verkocht. |
Tabel 7 — Matrix voor naleving van normen: Lugao Power Box-substations
Specificeer bij aanbestedingen voor internationale projecten altijd de toepasselijke normen in offerteaanvraagdocumenten en verifieerbare typetestcertificaten van een geaccrediteerd extern laboratorium (bijv. KEMA, TÜV, SGS, CESI). Lugao Power houdt actuele typetestrapporten en certificeringsdocumentatie bij voor alle standaardproductlijnen en levert kopieën als onderdeel van het standaard leveringsdocumentatiepakket.
Box-type transformatorstations worden ingezet voor een opmerkelijk breed scala aan toepassingen. In de volgende secties worden de primaire toepassingssegmenten geprofileerd, met specifieke richtlijnen voor de selectie van producttypen, de belangrijkste technische vereisten en de relevante mogelijkheden van Lugao voor elk segment.
Gemeentelijke nutsbedrijven en stedelijke distributiebedrijven gebruiken box-substations om de laatste transformatie van 10–35 kV naar 0,4 kV te realiseren in stedelijke omgevingen waar de ruimte schaars en esthetisch is, en de geluids- en veiligheidseisen streng zijn. Typische inzetscenario's zijn onder meer ondergrondse kamers, bovengrondse kioskposities en parkeergarages met meerdere verdiepingen of kelders van gebouwen.
Industrieparken en grote productiecampussen vereisen een betrouwbare, snel inzetbare energiedistributie-infrastructuur die diverse belastingen kan bedienen – motoraandrijvingen, procesverwarming, perslucht, HVAC – met hoge belastingsfactoren en veeleisende eisen aan de stroomkwaliteit.
Zonne-PV- en windenergieprojecten op utiliteitsschaal vereisen grote aantallen step-up-substations (doorgaans 0,69 kV omvormeruitgang naar 10/35 kV collectornetwerk). De economische aspecten en planning van deze projecten zijn zeer gevoelig voor de apparatuurkosten en de installatietijdlijn – beide gebieden waar box-substations beslissende voordelen bieden ten opzichte van de conventionele constructie van substations.
Grote infrastructuurontwikkelingen – luchthavens, zeehavens, metro-/spoorwegsystemen, stadions, datacentra en waterzuiveringsinstallaties – vereisen een betrouwbare distributie van primaire energie met goed gedefinieerde eisen op het gebied van beschikbaarheid en onderhoud. Box-substations dienen als primaire distributiepunten en secundaire substations binnen het locatiedistributienetwerk.
Bouwprojecten, rampenhersteloperaties, grote evenementen en militaire inzet vereisen allemaal een draagbare, snel inzetbare infrastructuur voor energiedistributie. Op een skid gemonteerde of op een aanhanger gemonteerde box-substations bieden volledige distributiemogelijkheden met minimale voorbereiding van de locatie.
| Stap | Activiteit | Belangrijke vragen en overwegingen |
|---|---|---|
| 1 | Definieer belasting en capaciteit | Totale belasting (kVA), vraagfactor, projectie van belastinggroei over 15-20 jaar? Grootte voor 70-80% belading bij verwachte piekvraag. |
| 2 | Bepaal spanningsniveaus | Beschikbare MV-voedingsspanning? Vereiste LV-distributiespanning? Is spanningsregeling (OLTC) nodig voor stabiliteit van de belasting? |
| 3 | Beoordeel locatie en omgeving | Binnen of buiten? Omgevingstemperatuurbereik, hoogte, vochtigheid, vervuilingsniveau (zout, stof, chemisch)? Ruimtebeperkingen? |
| 4 | Selecteer Producttype | Prioriteit brandveiligheid → Europees (droog type). Begrotingsbeperking / eenvoudige bescherming → Amerikaans. Smart grid / automatisering → Europees. |
| 5 | Specificeer normen | Identificeer verplichte normen voor projectjurisdictie. Specificeer de vereiste certificeringsmerken (IEC, ANSI, CE, CCC, enz.) in de offerteaanvraag. |
| 6 | Evalueer de TCO | Vergelijk de totale eigendomskosten: kapitaalkosten + gekapitaliseerde nullastverliezen + gekapitaliseerde belastingsverliezen + onderhoudskosten gedurende de levensduur. |
Tabel 8 — Kader voor selectie van box-substations in zes stappen
| Kies EUROPEES TYPE als… | Kies AMERIKAANS TYPE als… |
|---|---|
| –De installatie vindt plaats binnen, in de stad of in de buurt van bewoonde gebouwen –Brandveiligheidscodes verbieden met olie gevulde apparatuur –Smart grid / SCADA-integratie is vereist –Hoge beschermingsdiscriminatie is gespecificeerd –Minimaal onderhoud is een prioriteit –De locatie is onderhevig aan een hoge luchtvochtigheid of een corrosieve atmosfeer –IEC-projectjurisdictie (Europa, China, Midden-Oosten, Afrika) |
–Het projectbudget is beperkt –Snelle implementatie is van cruciaal belang –Toepassing is industrieel, voorstedelijk of landelijk buiten –Overbelastingstolerantie is belangrijk –Eenvoudige bediening door algemene technici – Er wordt gebruik gemaakt van een MV-netwerktopologie met lusvoeding –ANSI/IEEE-projectjurisdictie (Amerika, delen van Azië) |
Tabel 9 — Snelle selectiegids: Europees versus Amerikaans type
Wanneer u een offerteaanvraag (RFQ) uitbrengt aan Lugao Power of een leverancier van box-substations, moeten de volgende technische gegevens worden verstrekt of gevraagd:
Lugao Power Co., Ltd.is een in China gevestigde gespecialiseerde fabrikant van stroomtransformatoren en box-type transformatorstations, uitsluitend gericht op het ontwerp, de engineering en de levering van elektrische distributieapparatuur voor binnenlandse en internationale markten. De unieke productfocus van het bedrijf maakt een diepgaande technische capaciteit en consistentie van de productiekwaliteit mogelijk die generalistische leveranciers van elektrische apparatuur niet kunnen repliceren.
Lugao opereert als OEM-partner voor internationale elektrische merken en als directe groothandelsleverancier voor EPC-aannemers, nutsbedrijven en industriële ontwikkelaars wereldwijd. Directe levering in de fabriek elimineert de marges van distributeurs en zorgt voor consistente kwaliteit, directe technische toegang en betrouwbare leveringsprestaties voor klanten.

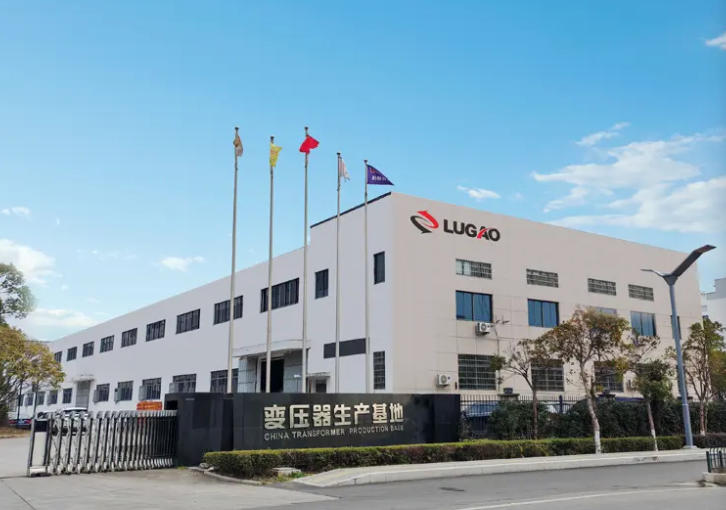

Figuur 3 — Productiefaciliteit van Lugao Power Co., Ltd
| Product | Varianten beschikbaar | Capaciteitsbereik |
|---|---|---|
| Europees Type Box-substation | VCB / SF₆ RMU / LBS + Droge transformator of olietransformator | 100 kVA – 6.300 kVA |
| Amerikaans Type Box-onderstation | Zekering+LBS, lusvoeding, op pad gemonteerde, in olie ondergedompelde transformator | 75 kVA – 3.750 kVA+ |
| Droge distributietransformator | SCB-serie, giethars, F1 brandklasse | 30 kVA – 10.000 kVA |
| In olie ondergedompelde transformator | S11/S13/S15-serie, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Aangepaste / OEM-substations | Volledige technische service, aangepaste afmetingen en beoordelingen | Per projectspecificatie |
Tabel 10 — Overzicht van de Lugao Power-productportfolio
| Voordeel | Beschrijving |
|---|---|
| Gespecialiseerde aandacht | Alle technische hulpmiddelen, testfaciliteiten en fabricageprocessen bij Lugao zijn gewijd aan transformator- en onderstationproducten. Geen verwatering van expertise over niet-gerelateerde productlijnen. |
| Naleving van meerdere standaarden | Producten gecertificeerd volgens IEC, ANSI/IEEE, GB, CE en CCC, waardoor implementatie in vrijwel elk projectjurisdictie wereldwijd mogelijk is zonder re-engineering. |
| Aangepaste techniek | Het interne ontwerpteam zorgt voor volledig maatwerk: niet-standaard spanningen, ongebruikelijke capaciteiten, speciale behuizingsmaterialen, ontwerpen voor extreme klimaatomstandigheden en slimme netwerkintegratie. |
| Fabrieksdirecte prijzen | Het elimineren van distributeurmarges levert een structureel kostenvoordeel op van 15-25% ten opzichte van gelijkwaardige producten die via distributienetwerken worden gekocht. |
| Bewezen betrouwbaarheid | Producten die zijn ontworpen en gevalideerd voor gebruik onder continue volledige belasting, hoge luchtvochtigheid, hoge temperaturen, zoute mist en woestijnstof. |
| OEM-partnerschap | Volledige OEM-mogelijkheden, inclusief aangepast naamplaatje, documentatie en verpakking voor internationale merkklanten die white-label-levering nodig hebben. |
Lugao Power exporteert box-substations en stroomtransformatoren naar projecten in Azië-Pacific, het Midden-Oosten, Afrika, Europa en Amerika. Het multi-standaard compliance-portfolio van het bedrijf en de ervaring met internationale logistiek, douanedocumentatie en lokale goedkeuringsvereisten voor nutsbedrijven maken het een betrouwbare partner voor grensoverschrijdende projectlevering.
De productie- en engineeringactiviteiten van Lugao Power worden beheerst door een kwaliteitsmanagementsysteem (QMS) dat is afgestemd op de ISO 9001-principes en dat de volledige levenscyclus van het product bestrijkt, van materiaalinkoop tot levering en after-salesondersteuning. Het QMS omvat gedocumenteerde controleprocedures voor alle kritische productieprocessen, leverancierskwalificatie, procesinspectie, non-conformiteitsbeheer en gekalibreerd onderhoud van testapparatuur.
Elk Lugao box-substation ondergaat voorafgaand aan de levering een uitgebreid routinetestprogramma, waaronder:
| Test | Standaard / Acceptatiecriteria |
|---|---|
| MV-diëlektrisch (AC-bestendig) | IEC 62271-1 / ANSI C37: Toegepast op nominaal isolatieniveau gedurende 1 minuut – geen vlamoverslag |
| LV-stroomfrequentie weerstaan | IEC 61439-1: Toegepast volgens nominaal isolatieniveau — geen vlamoverslag |
| Routinematige tests van transformatoren | IEC 60076-1: Wikkelingsweerstand, spanningsverhouding, kortsluitimpedantie, nullastverlies, belastingsverlies |
| Isolatieweerstand | Conform IEC 60076 / IEC 62271 — weerstand gemeten bij 2.500 V DC; vergeleken met de fabrieksbasislijn |
| Functionele test beveiligingsrelais | Alle beveiligingsfuncties getest aan de hand van relaiscoördinatie-instellingen; reistijd geverifieerd |
| Vergrendelingsfunctietest | Alle mechanische en elektrische vergrendelingen zijn geverifieerd om onjuiste schakelsequenties te voorkomen |
| Visuele en dimensionele inspectie | Alle componenten, labels, kabelmarkeringen en verbindingen gecontroleerd aan de hand van goedgekeurde tekeningen |
| Oliemonster (units ondergedompeld in olie) | IEC 60296: Diëlektrische sterkte, vochtgehalte en zuurgraad getest en gecertificeerd |
Tabel 11 — Routinetestprogramma voor Lugao Box-substations
Voor belangrijke bestellingen of op verzoek van de klant organiseert Lugao Power fabrieksacceptatietests (FAT) in haar fabriek. Tijdens FAT kunnen de technici van de klant of een aangewezen inspectieagent getuige zijn van alle routinematige elektrische tests, materiaal- en componentcertificaten beoordelen, de conformiteit van de afmetingen verifiëren, de kwaliteitsdocumentatie inspecteren en de nauwkeurigheid van het naamplaatje bevestigen voordat de verzending wordt goedgekeurd. Volledige FAT-testrapporten met testgegevens, kalibratiegegevens en handtekening van de inspecteur worden geleverd als onderdeel van het leveringsdocumentatiepakket.
