Nu energiedistributienetwerken steeds complexer worden, hebben nutsbedrijven en industriële faciliteiten apparatuur nodig die uitzonderlijke betrouwbaarheid, veiligheid, compactheid en onderhoudsvrije werking biedt. DeMiddenspanning SF6 Volledig geïsoleerde, afgedichte elektrische ringhoofdunit Compact schakelapparaatis uitgegroeid tot een toonaangevende oplossing voor moderne middenspanningsdistributiesystemen vanwege de superieure isolatieprestaties, milieubescherming, operationele veiligheid en lange levensduur.
Lugao-krachtbiedt geavanceerdeMiddenspanning SF6 Volledig geïsoleerde, afgedichte elektrische ringhoofdunit Compact schakelapparaatoplossingen ontworpen voor stedelijke substations, industriële installaties, duurzame energieprojecten, commerciële complexen en distributienetwerken voor nutsvoorzieningen. Deze compacte schakelsystemen helpen de stroombetrouwbaarheid te verbeteren en tegelijkertijd de installatieruimte en onderhoudskosten te verminderen.
In dit artikel onderzoeken we hoe SF6 geïsoleerde ringhoofdunits werken, hun voordelen, technische kenmerken, toepassingen, selectiecriteria en waarom ze een essentieel onderdeel zijn geworden van de moderne elektrische infrastructuur.

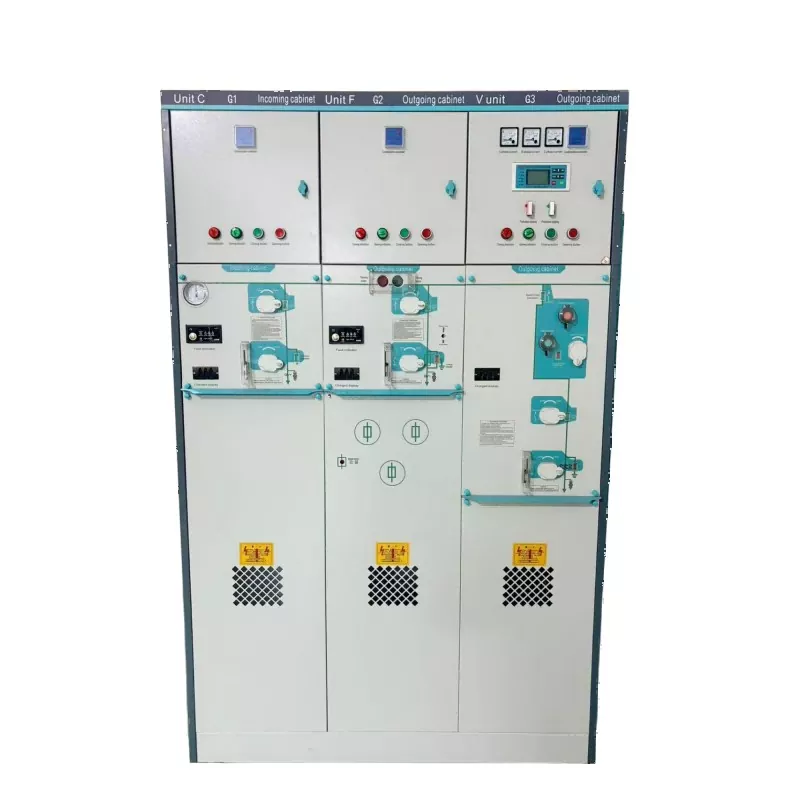

Een middenspannings-SF6 volledig geïsoleerde afgedichte elektrische ringhoofdeenheid Compact schakelapparaat is een in de fabriek geassembleerd middenspanningsdistributieapparaat dat is ontworpen om elektrische circuits binnen stroomdistributienetwerken veilig te controleren, beschermen en isoleren.
Het systeem maakt gebruik van zwavelhexafluoride (SF6)-gas als isolatiemedium en boogblusmedium. Alle onder spanning staande componenten zijn ingesloten in een afgesloten roestvrijstalen tank, waardoor de interne apparatuur wordt beschermd tegen vocht, stof, vervuiling, zoutnevel en andere omgevingsverontreinigingen.
Ring Main Units (RMU's) worden op grote schaal ingezet in:
Middenspanning SF6 Volledig geïsoleerde, afgedichte elektrische ringhoofdunit Compact schakelapparaatsystemen bieden een zeer betrouwbare stroomverdeling en verkleinen tegelijkertijd de installatievoetafdruk aanzienlijk.
Het werkingsprincipe van een SF6-geïsoleerde RMU draait om het handhaven van een ononderbroken stroomverdeling en tegelijkertijd het mogelijk maken van foutisolatie en circuitbeveiliging.
Onder normale bedrijfsomstandigheden stroomt elektriciteit door onderling verbonden feeders die in een ringconfiguratie zijn gerangschikt. Als er in één sectie een fout optreedt, kan de schakelinstallatie het defecte segment snel isoleren, terwijl de stroomtoevoer naar de niet-getroffen secties behouden blijft.
De afgesloten SF6-gaskamer vervult twee cruciale functies:
Dit ontwerp verbetert de operationele betrouwbaarheid en de veiligheid van het personeel aanzienlijk.
Een moderne, volledig geïsoleerde RMU bestaat doorgaans uit verschillende geïntegreerde componenten:
| Onderdeel | Functie |
|---|---|
| Lastonderbrekingsschakelaar | Voert schakelhandelingen uit onder belastingsomstandigheden |
| Stroomonderbreker | Biedt foutonderbreking en bescherming |
| SF6-gastank | Zorgt voor isolatie en boogdoving |
| Busbar-systeem | Brengt stroom over tussen compartimenten |
| Kabelcompartimenten | Verbind inkomende en uitgaande feeders |
| Beveiligingsrelais | Detecteer abnormale bedrijfsomstandigheden |
| Aardingsschakelaar | Zorgt voor veilige onderhoudswerkzaamheden |
| Controle-eenheid | Maakt lokale en externe bediening mogelijk |
Samen creëren deze componenten een compacte maar zeer efficiënte middenspanningsdistributieoplossing.
Het afgedichte ontwerp voorkomt dat omgevingsverontreiniging kritische elektrische componenten aantast. Als gevolg hiervan blijven de prestaties van de apparatuur stabiel, zelfs onder zware bedrijfsomstandigheden.
Vergeleken met traditionele schakelsystemen hebben SF6 RMU's aanzienlijk minder installatieruimte nodig, waardoor ze ideaal zijn voor dichtbevolkte stedelijke gebieden.
Volledig omsloten delen onder spanning elimineren het risico van onbedoeld contact en verbeteren de veiligheid van de operator.
Omdat alle primaire componenten zijn afgedicht in de gasgeïsoleerde behuizing, worden de onderhoudsintervallen aanzienlijk verkort.
SF6-gas beschikt over uitstekende isolatie-eigenschappen die een compact ontwerp van apparatuur mogelijk maken zonder dat dit ten koste gaat van de elektrische prestaties.
Kwaliteits-RMU's kunnen onder de juiste omstandigheden meer dan 30 jaar betrouwbaar functioneren.
Het afgedichte tankontwerp beschermt apparatuur effectief tegen:
Hoewel de specificaties variëren afhankelijk van de projectvereisten, geeft de volgende tabel de algemene parameters weer die voorkomen in moderne SF6-ringhoofdunits.
| Parameter | Typische waarde |
|---|---|
| Nominale spanning | 12 kV / 24 kV / 36 kV |
| Nominale frequentie | 50 Hz / 60 Hz |
| Nominale stroom | 630A - 1250A |
| Kortsluitstroom | 20 kA - 31,5 kA |
| Isolatie medium | SF6-gas |
| Beschermingsniveau | IP67 of hoger |
| Mechanische levensduur | 5.000 - 10.000 bewerkingen |
| Bedrijfstemperatuur | -40°C tot +55°C |
De veelzijdigheid van de middenspannings-SF6, volledig geïsoleerde, afgedichte elektrische ringhoofdeenheid, compact schakelmateriaal maakt het geschikt voor tal van industrieën.
Gemeentelijke nutsbedrijven vertrouwen op RMU's om de betrouwbaarheid van het elektriciteitsnet te verbeteren en tegelijkertijd het landgebruik te minimaliseren.
Productiefabrieken hebben een stabiele stroomverdeling nodig om productieonderbrekingen te voorkomen.
Zonneparken en windenergiecentrales gebruiken RMU's om opwekkingsmiddelen aan te sluiten op middenspanningsnetten.
Winkelcentra, kantoortorens en projecten voor gemengd gebruik profiteren van compacte schakelinstallaties.
Spoorwegen, luchthavens, havens en metrosystemen vereisen een zeer betrouwbare middenspanningsstroomdistributie.
Bedrijfskritische faciliteiten zijn afhankelijk van een ononderbroken stroomvoorziening, waardoor RMU's een ideale keuze zijn.
| Functie | SF6 RMU | Luchtgeïsoleerde schakelapparatuur |
|---|---|---|
| Installatieruimte | Zeer compact | Grote voetafdruk |
| Milieubestendigheid | Uitstekend | Gematigd |
| Onderhoudsfrequentie | Laag | Hoger |
| Operationele veiligheid | Hoog | Gematigd |
| Betrouwbaarheid | Uitstekend | Goed |
| Levensverwachting | 30+ jaar | 20-25 jaar |
| Geschiktheid voor zware omgevingen | Uitstekend | Beperkt |
Voor projecten waarbij betrouwbaarheid, veiligheid en ruimteoptimalisatie prioriteiten zijn, leveren SF6-geïsoleerde RMU's vaak superieure waarde op de lange termijn.
Het kiezen van de juiste schakelapparaatconfiguratie vereist het evalueren van verschillende belangrijke factoren.
Selecteer een systeem dat past bij de bedrijfsspanning van het distributienetwerk.
Zorg ervoor dat de RMU zowel de huidige vraag als de toekomstige groei van de belasting aankan.
Controleer of de kortsluitwaarden voldoen aan de plaatselijke vereisten voor nutsvoorzieningen.
Beoordeel de vochtigheid, temperatuur, hoogte en vervuilingsniveaus.
Denk aan monitoring op afstand en vereisten voor smart-grid-integratie.
Maak de installatie toekomstbestendig door waar mogelijk modulaire configuraties te selecteren.
De mondiale elektrische-infrastructuursector evolueert snel naar slimmere, veerkrachtigere distributienetwerken.
Opkomende trends zijn onder meer:
Fabrikanten zoals Lugao Power blijven investeren in innovatieve schakelapparatuurtechnologieën om de volgende generatie energiesystemen wereldwijd te ondersteunen.
Een SF6 Ring Main Unit is ontworpen om elektrische middenspanningsnetwerken veilig te distribueren, controleren en beschermen en tegelijkertijd een betrouwbare stroomcontinuïteit te garanderen.
SF6-gas biedt uitstekende isolatiesterkte en boogdovende eigenschappen, waardoor compacte en zeer betrouwbare schakelapparatuurontwerpen mogelijk zijn.
RMU's van hoge kwaliteit bereiken vaak een levensduur van meer dan 30 jaar als ze op de juiste manier worden geïnstalleerd en gebruikt.
Ja. Door hun afgedichte constructie zijn ze zeer goed bestand tegen weer, vocht, stof en vervuiling.
Absoluut. Moderne RMU's ondersteunen bewaking op afstand, automatisering, communicatieprotocollen en intelligente netwerkbeheerfuncties.
Nutsbedrijven, industriële faciliteiten, duurzame energieprojecten, transportsystemen, commerciële gebouwen en datacentra maken allemaal op grote schaal gebruik van deze schakeloplossingen.
De groeiende vraag naar betrouwbare, compacte en onderhoudsefficiënte elektrische infrastructuur blijft de acceptatie ervan stimulerenMiddenspanning SF6 Volledig geïsoleerde, afgedichte elektrische ringhoofdunit Compact schakelapparaat. Het volledig afgedichte ontwerp, de uitstekende isolatieprestaties, de operationele veiligheid en het aanpassingsvermogen aan diverse toepassingen maken het tot een van de meest effectieve oplossingen voor moderne middenspanningsstroomdistributienetwerken.
Of ze nu worden ingezet in onderstations van nutsvoorzieningen, industriële faciliteiten, duurzame energieprojecten, commerciële ontwikkelingen of smart-grid-toepassingen, deze geavanceerde RMU's helpen de systeembetrouwbaarheid te verbeteren en tegelijkertijd de levenscycluskosten en de benodigde installatieruimte te verminderen.
Op zoek naar een betrouwbare middenspannings-SF6, volledig geïsoleerde, afgedichte elektrische ringhoofdeenheid, compacte schakeloplossing voor uw volgende project?Het technische team vanLugao-krachtstaat klaar om u te helpen bij het selecteren van de ideale configuratie op basis van uw spanningsniveau, netwerkvereisten, omgevingsomstandigheden en toekomstige uitbreidingsplannen.Neem contact met ons opvandaag nog om uw projectbehoeften te bespreken, deskundige technische begeleiding te krijgen en een op maat gemaakte oplossing te verkrijgen die prestaties, veiligheid en waarde op de lange termijn levert.
