Artikelsamenvatting: Oil ondergedompelde transformatorenzijn cruciale componenten in de hedendaagse elektrische systemen – gebruikt om op betrouwbare wijze stroom over te dragen tussen elektriciteitsnetten, industriële faciliteiten en infrastructuurprojecten. In deze diepgaande duik onderzoeken we hun ontwerp, functies, prestatievoordelen, veelvoorkomende toepassingen, technologievergelijkingen, installatieoverwegingen en praktische veelgestelde vragen.
📌 Inhoudsopgave
- Wat is een olie-ondergedompelde transformator?
- Hoe in olie ondergedompelde transformatoren werken
- Belangrijkste voordelen en kenmerken
- Typische toepassingen
- In olie ondergedompelde versus droge transformatoren
- Ontwerp en technische specificaties
- Installatie- en onderhoudstips
- Veelgestelde vragen
Wat is een olie-ondergedompelde transformator?

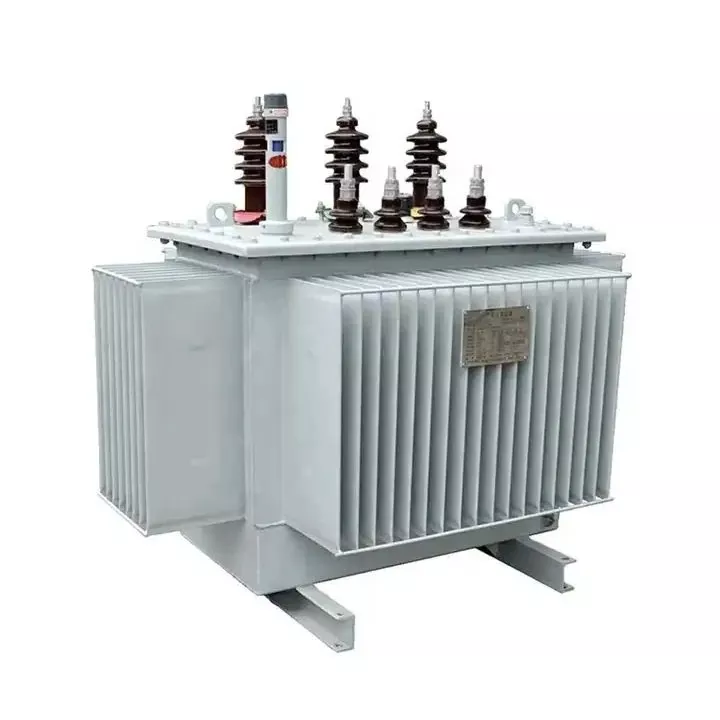

Eenolie ondergedompelde transformatoris een elektrische transformator die hoogwaardige isolatieolie gebruikt om de kern en wikkelingen te koelen en te isoleren. Dankzij dit ontwerp kan de spanning in energietransmissie- en distributienetwerken efficiënt worden verhoogd of verlaagd, terwijl warmte wordt afgevoerd en elektrische bescherming wordt geboden.
Toonaangevende fabrikanten zoalsLugaois gespecialiseerd in het ontwerpen en produceren van deze transformatoren om te voldoen aan internationale normen en projectvereisten, waardoor consistente prestaties worden gegarandeerd, zelfs onder continue belasting.
Hoe in olie ondergedompelde transformatoren werken
In tegenstelling tot droge transformatoren bevatten olie-ondergedompelde transformatoren een afgesloten tank gevuld met isolerende olie die de kern en de wikkeling omringt. De olie vervult twee sleutelrollen:
- Koeling:Warmte absorberen en verspreiden via natuurlijke convectie en externe radiatoren.
- Isolatie:Biedt uitstekende diëlektrische sterkte om elektrische storingen te voorkomen.
Wanneer elektrische stroom door de wikkelingen van de transformator vloeit, wordt warmte gegenereerd. De olie absorbeert deze warmte en verplaatst deze via convectie naar het oppervlak, waar deze in de omgeving verdwijnt. Dankzij deze efficiënte koeling kunnen in olie ondergedompelde transformatoren onder hoge belasting werken zonder oververhitting.
Belangrijkste voordelen en kenmerken
| Functie | Beschrijving |
|---|---|
| Efficiënte koeling | Het oliemedium absorbeert warmte en bevordert een stabiele temperatuurregeling. |
| Verbeterde isolatie | Olie biedt een hoge diëlektrische sterkte om interne vonkoverslag te voorkomen. |
| Lange levensduur | Het robuuste ontwerp vermindert slijtage en verlengt de operationele levensduur. |
| Betrouwbaar onder belasting | Kan overbelasting op korte termijn aan met minimaal prestatieverlies. |
| Aanpasbaar aan zware omgevingen | Stabiele werking in stoffige en vochtige ruimtes met hoge temperaturen. |
Omdat de olie zowel als koelmiddel als isolatiemedium fungeert, leveren deze transformatoren superieur thermisch beheer terwijl de operationele integriteit tientallen jaren lang behouden blijft.
Typische toepassingen
In olie ondergedompelde transformatoren worden in veel sectoren gebruikt, waaronder:
- Upgrades van het elektriciteitsnet in de stad en op het platteland
- Substations voor transmissie- en distributienetwerken
- Fabrieken voor de metallurgie, mijnbouw en chemische industrie
- Infrastructuur en industrieparken
- Commerciële en residentiële stroomvoorzieningssystemen
Bijvoorbeeld,LugaoOlie-ondergedompelde transformatoren zijn met succes ingezet in onderstations en stedelijke stroomvoorzieningsnetwerken over de hele wereld.
In olie ondergedompelde versus droge transformatoren
Het is belangrijk om te begrijpen hoe olie-ondergedompelde transformatoren zich verhouden tot luchtgekoelde alternatieven:
| Aspect | Olie ondergedompeld | Droge soort |
|---|---|---|
| Koelefficiëntie | Uitstekend | Gematigd |
| Levensduur | 25–30+ jaar | 15–20 jaar |
| Behandeling van overbelasting | Hoog | Beperkt |
| Onderhoud | Vereist regelmatige oliecontroles | Minder onderhoud |
| Veiligheid | Vereist brandbeveiliging | Niet-ontvlambaar |
In olie ondergedompelde transformatoren bieden vaak hogere prestaties en een langere levensduur, maar hun oliemedium vereist zorgvuldige omgang en overwegingen met betrekking tot milieuveiligheid.
Ontwerp en technische specificaties
Hier zijn enkele typische technische parameters voor olie-ondergedompelde transformatoren:
- Nominaal vermogen: 50 kVA–50.000 kVA
- Nominale spanning: 6 kV / 10 kV / 20 kV / 35 kV / 110 kV
- Koeltype: ONAN / ONAF
- Frequentie: 50 Hz / 60 Hz
- Normen: IEC, GB, CE, CCC
Deze specificaties weerspiegelen de gebruikelijke praktijken in de sector en benadrukken het scala aan configuraties dat op de markt beschikbaar is.
Installatie- en onderhoudstips
- Zorg voor een goede brandveiligheidsinfrastructuur waar in olie ondergedompelde transformatoren zijn geïnstalleerd, inclusief insluitingsputten en firewalls.
- Voer regelmatig oliekwaliteitscontroles uit (bijv. diëlektrische sterkte, vochtgehalte).
- Voer preventief onderhoud uit om de oliedegradatie en de warmteafvoerprestaties te monitoren.
- Volg tijdens de installatie de internationale normen en lokale wettelijke vereisten.
Een juiste installatie en onderhoud zijn essentieel voor het maximaliseren van de levensduur en het garanderen van een veilige werking.
Veelgestelde vragen
Wat maakt olie-ondergedompelde transformatoren efficiënter?
De koelolie helpt thermische stress en vermogensverliezen te verminderen, waardoor transformatoren efficiënt kunnen werken bij hogere belastingen.
Zijn olie-ondergedompelde transformatoren veilig?
Ja, maar hun oliemedium is ontvlambaar, dus installaties moeten brandveiligheidsmaatregelen en een goede insluitingsplanning omvatten.
Hoe lang gaan olie-ondergedompelde transformatoren mee?
Met goed onderhoud kunnen deze transformatoren 25 jaar of langer meegaan, afhankelijk van de belasting en de omgevingsomstandigheden.
Kunnen olie-ondergedompelde transformatoren buitenshuis worden gebruikt?
Ja, ze worden vaak geïnstalleerd in buitenstations, op voorwaarde dat ze in beschermende behuizingen zijn ondergebracht en worden gecontroleerd op de olieconditie.
Conclusie: In olie ondergedompelde transformatoren zijn krachtige, efficiënte en betrouwbare werkpaarden van moderne elektrische netwerken. Van thermisch beheer tot stabiliteit op lange termijn, hun ontwerp stelt hen in staat een breed scala aan elektrische infrastructuren wereldwijd te ondersteunen.
Als u een upgrade of implementatie van de energie-infrastructuur overweegt en meer wilt weten over onze robuuste transformatoroplossingen bij Lugao,neem contact met ons opvandaag nog om te bespreken hoe onze producten aan uw projectdoelen kunnen voldoen!
