Schakelapparatuur vormt de ruggengraat van elk modern elektrisch energiesysteem. Van de generatorterminals van een elektriciteitscentrale tot het laatste distributiepaneel in een commercieel gebouw: schakelapparatuur vervult de essentiële functies van schakelen, bescherming, isolatie en monitoring die ervoor zorgen dat de stroom veilig en betrouwbaar blijft stromen. Zonder dit systeem zou een gecontroleerde werking en een veilig storingsbeheer van elektrische netwerken niet mogelijk zijn.
Naarmate de mondiale vraag naar elektriciteit groeit, energienetwerken complexer worden en de integratie van hernieuwbare energiebronnen versnelt, evolueren de eisen die aan schakelapparatuur worden gesteld snel. Hogere kortsluitvastheidswaarden, slimmere beschermingscoördinatie, integratie van digitale monitoring en strengere normen voor milieuprestaties veranderen de specificaties die worden geëist door nutsbedrijven, industriële exploitanten en infrastructuurontwikkelaars over de hele wereld.
Dit whitepaper biedt een grondig onderzoek naar de technologie van schakelapparatuur in verschillende spanningsklassen – van laagspanningsdistributieschakelaars tot middenspanningsringhoofdeenheden en hoogspanningsmetaalomsloten schakelapparatuur. Het behandelt de technische principes die ten grondslag liggen aan elke productcategorie, de belangrijkste prestatieparameters en normen die de specificatie bepalen, de primaire toepassingsdomeinen en een gestructureerde inkoopmethodologie om beslissingen over technologieselectie te begeleiden.
Lugao Power Co., Ltd. is een toonaangevende in China gevestigde fabrikant van het volledige spanningsbereik voor schakelapparatuur en biedt producten die zijn gecertificeerd volgens IEC-, ANSI- en IEEE-normen met OEM-mogelijkheden, sterke technische ondersteuning op maat en uitgebreide wereldwijde exportervaring. Dit document presenteert ook het productportfolio, de productiecapaciteiten en de concurrentiepositie van Lugao Power als betrouwbare leveringspartner voor wereldwijde schakelapparatuurprojecten.
De wereldwijd geïnstalleerde capaciteit voor elektriciteitsopwekking overtrof in 2024 de 9.000 GW en blijft jaarlijks met ongeveer 3% groeien. Elke watt van die capaciteit – of deze nu wordt opgewekt door steenkool, gas, kernenergie, waterkracht, zonne-energie of windenergie – moet meerdere keren door schakelsystemen gaan op zijn reis van generator naar consument. De betrouwbare, veilige werking van deze schakelinfrastructuur is niet alleen een technische overweging; het is een voorwaarde voor het functioneren van de moderne samenleving.
Toegang tot elektriciteit, betrouwbaarheid van het netwerk en de snelheid van de uitbreiding van de infrastructuur zijn cruciale bepalende factoren voor het economisch concurrentievermogen. Stroomuitval veroorzaakt door defecten aan schakelapparatuur kost de industriële economieën jaarlijks miljarden dollars aan productieverlies en beschadigde apparatuur. Omgekeerd maken goed ontworpen en goed onderhouden schakelsystemen netwerken met hoge beschikbaarheid mogelijk die alles ondersteunen, van ziekenhuisoperaties tot de fabricage van halfgeleiders en datacenterdiensten.
De mondiale markt voor schakelapparatuur werd in 2023 geschat op ongeveer 127 miljard dollar en zal naar verwachting in 2030 groeien met een CAGR van 6,8 tot 7,9%, tot een geschatte waarde van 200 tot 215 miljard dollar. De belangrijkste groeimotoren zijn onder meer:
| Regio | 2023 (USD B) | 2030F (USD B) | CAGR | Primaire bestuurder |
| Azië-Pacific | $52,4 | 87,6 dollar | 7,6% | Industrialisatie |
| Europa | 28,1 dollar | 44,8 dollar | 6,9% | Netupgrade, uitfasering van SF₆ |
| Noord-Amerika | 24,6 dollar | 39,4 dollar | 7,0% | Verouderingsinfrastructuur, RE-uitbouw |
| Midden-Oosten en Afrika | USD 12,3 | 22,1 dollar | 8,7% | Elektrificatie |
| Latijns-Amerika | USD 9,6 | USD 15,7 | 7,2% | Uitbreiding van het net |
Tabel 1 — Mondiale markt voor schakelapparatuur per regio, 2023-2030 (indicatief)
De term "schakelapparatuur"verwijst gezamenlijk naar de combinatie van elektrische scheidingsschakelaars, zekeringen, stroomonderbrekers en bijbehorende besturings-, beschermings-, meet- en bewakingsapparatuur, samengesteld als een gecoördineerd, geïntegreerd systeem. Schakelapparatuur bestuurt, beschermt en isoleert elektrische apparatuur in energiesystemen. Het is de interface tussen het elektriciteitsnetwerk en de belastingen die het bedient, en het handhavingsmechanisme voor de beschermings- en controleschema's die het netwerk veilig houden.
Een schakelinrichting kan op fysieke schaal variëren van een enkel laagspanningsverdeelbord dat een paar honderd millimeter wandruimte in beslag neemt, tot een gasgeïsoleerd hoogspanningsstation van duizenden vierkante meters. Ondanks deze schaalgrootte vervullen alle schakelapparatuur dezelfde reeks fundamentele functies.
| Functie | Beschrijving en belang |
| Schakelen | Het maken en verbreken van elektrische circuits onder normale bedrijfsomstandigheden. Maakt geplande netwerkherconfiguraties, belastingoverdrachten en apparatuurisolatie voor onderhoud mogelijk. |
| Bescherming | Het detecteren van abnormale omstandigheden (overstroom, kortsluiting, aardfouten, spanningsschommelingen) en het initiëren van snelle circuitonderbrekingen om schade aan apparatuur te beperken en trapsgewijze storingen te voorkomen. |
| Isolatie | Het creëren van een bewezen, zichtbare en veilige elektrische onderbreking in een circuit, waardoor personeel aan spanningsloze apparatuur kan werken zonder het risico van onbedoelde herinschakeling. |
| Meting en meting | Meten van spanning, stroom, vermogen, energie, arbeidsfactor en harmonischen voor facturering, monitoring, belastingbeheer en beoordeling van de stroomkwaliteit. |
| Toezicht & Controle | Het bieden van lokaal en op afstand inzicht in de circuitstatus, alarmomstandigheden en de status van de apparatuur; waardoor schakeloperaties op afstand mogelijk zijn via SCADA of onderstationautomatiseringssystemen. |
Tabel 2 — De vijf kernfuncties van schakelapparatuur
De meest kritische en technisch veeleisende functie van schakelapparatuur is foutstroomonderbreking. Wanneer er kortsluiting optreedt in een voedingssysteem, kunnen foutstromen binnen milliseconden waarden bereiken van 10 tot 50 keer de normale bedrijfsstroom. Als deze foutstromen niet snel worden onderbroken, zullen ze catastrofale thermische en mechanische schade aan kabels, transformatoren en andere apparatuur veroorzaken.
De stroomonderbreker – het primaire onderbrekende apparaat in een schakelinrichting – moet drie acties snel achter elkaar uitvoeren: de fout detecteren (via bijbehorende beveiligingsrelais), de elektrische contacten scheiden en de boog doven die zich tussen de scheidingscontacten vormt. Het boogdovingsmechanisme is het belangrijkste onderscheid tussen verschillende stroomonderbrekertechnologieën en wordt in hoofdstuk 7 in detail besproken.
De meest fundamentele classificatie van schakelapparatuur is gebaseerd op het spanningsniveau waarop het werkt. Het spanningsniveau bepaalt de vereiste isolatieafstanden, boogenergieniveaus, afmetingen van de apparatuur en toepasselijke normen. De industriestandaard spanningsclassificatie is:
| Spanningsklasse | Spanningsbereik | Typische toepassingen | Primaire normen |
| Laagspanning (LV) | Tot 1.000 V AC | Gebouwdistributie, motorbesturing, industriële panelen | IEC 61439, IEC 60947, UL 508A |
| Middenspanning (MV) | 1 kV – 52 kV | Primaire distributie, industriële toelevering, HE-projecten | IEC 62271-100 / -200 / -202 |
| Hoogspanning (HV) | 52 kV – 800 kV | Transmissieonderstations, netinterconnecties | IEC 62271-100 / -203, IEEE C37 |
| Ultrahoge spanning (UHV) | Boven 800 kV | HVDC/HVAC-transmissie-backbone over lange afstanden | IEC 62271 (speciaal) |
Tabel 3 — Classificatie van schakelapparatuur op spanningsniveau
Opmerking:De definities van "middenspanning" en "hoogspanning" variëren tussen normalisatie-instellingen en regionale conventies. In IEC-terminologie omvat HV alle spanningen boven 1 kV, met een verder onderscheid tussen "hoogspanning" (1-52 kV, door praktijkmensen ook wel MV genoemd) en "extra hoge spanning" (EHV) boven 52 kV. Dit witboek maakt gebruik van de praktijkconventie: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Naast het spanningsniveau worden schakelapparatuur ook geclassificeerd volgens verschillende andere belangrijke dimensies:
| Dimensie | Categorieën |
| Isolatie medium | Luchtgeïsoleerd (AIS), Gasgeïsoleerd SF₆ (GIS), Vacuüm, Olie (verouderd), Vast diëlektricum |
| Behuizingstype | Met metaal omsloten, met metaal bekleed, kasttype, open type (buiten) |
| Onderbrekend medium | Luchtstoot, Olie, Vacuüm, SF₆, CO₂ / schone lucht (opkomend) |
| Binnen / Buiten | Schakelapparatuur voor binnen (gecontroleerde omgeving); Buitenschakelapparatuur (weerbestendige constructie) |
| Vast / Opneembaar | Vast gemonteerde stroomonderbrekers (lagere kosten, minder flexibiliteit) versus uittrekbare/uittrekbare onderbrekers (eenvoudiger onderhoud, hot-vervanging) |
Tabel 4 — Afmetingen van aanvullende schakelapparatuurclassificatie
Laagspanningsschakelapparatuur werkt bij systeemspanningen tot 1.000 V AC (of 1.500 V DC) en dekt de laatste fase van de stroomdistributie naar eindgebruikers. LV-schakelapparatuur is qua aantal eenheden het talrijkst van alle schakelapparatuurcategorieën; er worden letterlijk miljarden eenheden wereldwijd geïnstalleerd in residentiële, commerciële en industriële gebouwen, datacentra, ziekenhuizen en productiefaciliteiten. Ondanks het lagere spanningsniveau is LV-schakelapparatuur niet eenvoudig; Moderne laagspanningssystemen moeten grote foutstromen, complexe harmonische omgevingen, hoge dichtheden aan aangesloten belastingen en steeds geavanceerdere eisen op het gebied van stroomkwaliteit en energiebeheer aankunnen.
Een laagspanningsschakel- en verdeelinrichting (LVSCA), gedefinieerd door IEC 61439, omvat doorgaans de volgende functionele componenten:

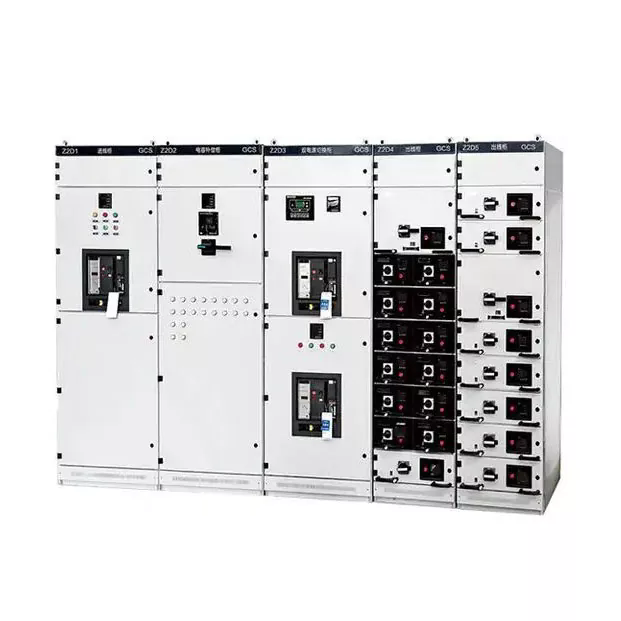

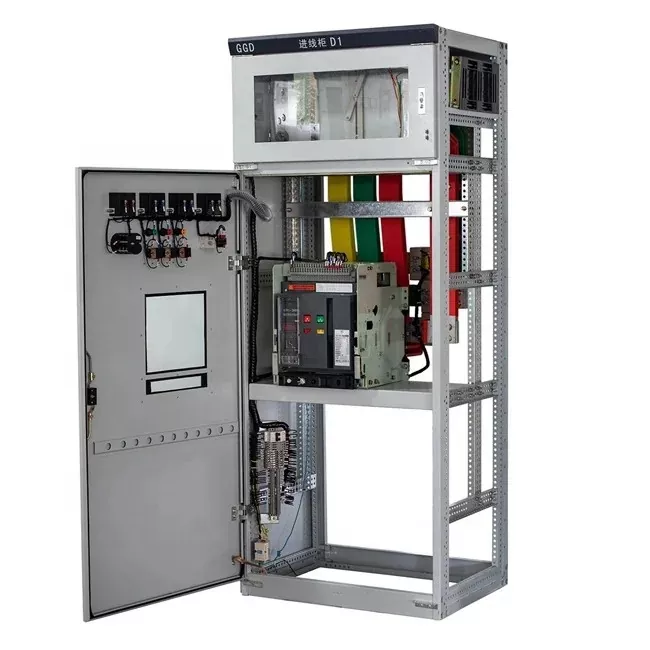

Figuur 1 — Laagspanningshoofddistributieschakelapparatuur
IEC 61439 definieert verschillende soorten laagspanningsschakel- en besturingsapparatuur (LVSCA's) op basis van hun constructie en functionele kenmerken:
| Parameter | Beschrijving en typische waarden |
| Nominale spanning (Ue) | De bedrijfsspanning van het samenstel. Gangbare waarden: 230/400 V, 400/690 V, 1.000 V. |
| Nominale stroom (in) | Maximale continue stroom die de assemblage kan dragen zonder de temperatuurlimieten te overschrijden. Bereik: 63 A tot 6.300 A. |
| Kortsluitvastheid (Icw) | Piek en korte tijd zijn bestand tegen stroom. Typische waarden: 25 kA, 50 kA, 80 kA (1 s of 3 s). |
| Breekcapaciteit (Icu / Ics) | Ultieme (Icu) en service (Ics) kortsluituitschakelcapaciteit van stroomonderbrekers. Moet de maximale verwachte foutstroom op het installatiepunt overschrijden. |
| Beschermingsgraad (IP) | IP3X minimum voor industriële binnenruimtes; IP54 of IP65 voor buiten of zware omgevingen conform IEC 60529. |
| Vorm van interne scheiding | IEC 61439 Formulieren 1–4b definiëren de scheiding tussen functionele eenheden en rails. Hogere vormen verbeteren de veiligheid en het beperken van fouten. |
Tabel 5 — Belangrijkste technische parameters van LV-schakelapparatuur

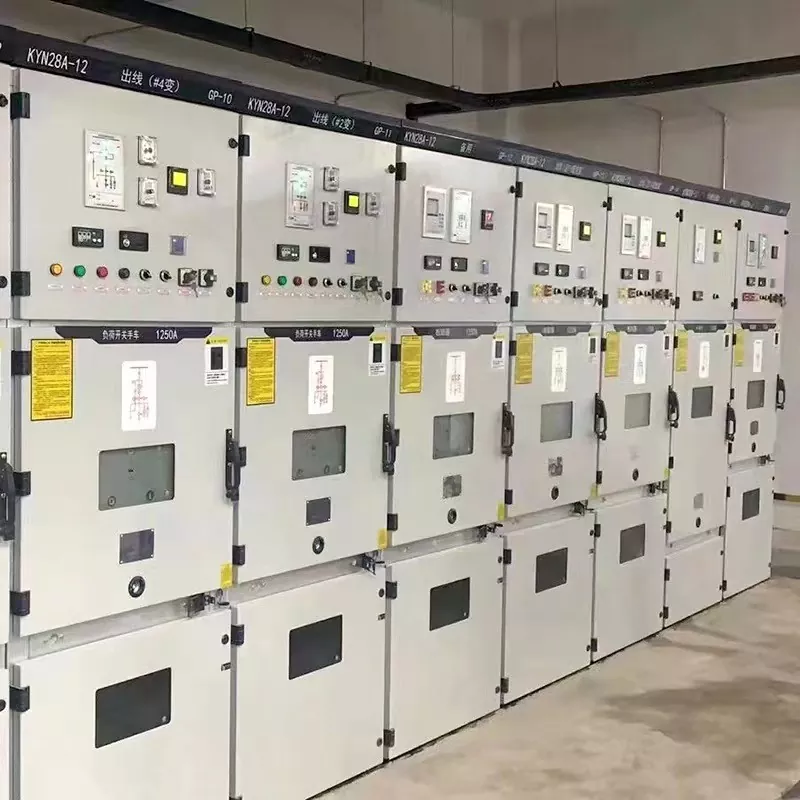

Middenspanningsschakelapparatuur werkt in het bereik van 1 kV tot 52 kV en vertegenwoordigt het primaire schakel- en beveiligingsniveau voor stroomdistributienetwerken. Het wordt aangetroffen op de secundaire terminals van substations voor bulktransmissie, in substations voor primaire distributie, in grote industriële faciliteiten, op het aansluitpunt van centrales voor hernieuwbare energie en in box-type transformatorsubstations. MV-schakelapparatuur bepaalt de foutopruimingssnelheid, beschermingsselectiviteit en operationele flexibiliteit van het distributienetwerk.
Het MV-segment ondergaat de meest significante technologische transformatie van welke categorie schakelapparatuur dan ook, aangedreven door de geleidelijke afschaffing van SF₆-gas, de integratie van digitale bescherming en monitoring, en de eisen van slimme netwerkarchitecturen.

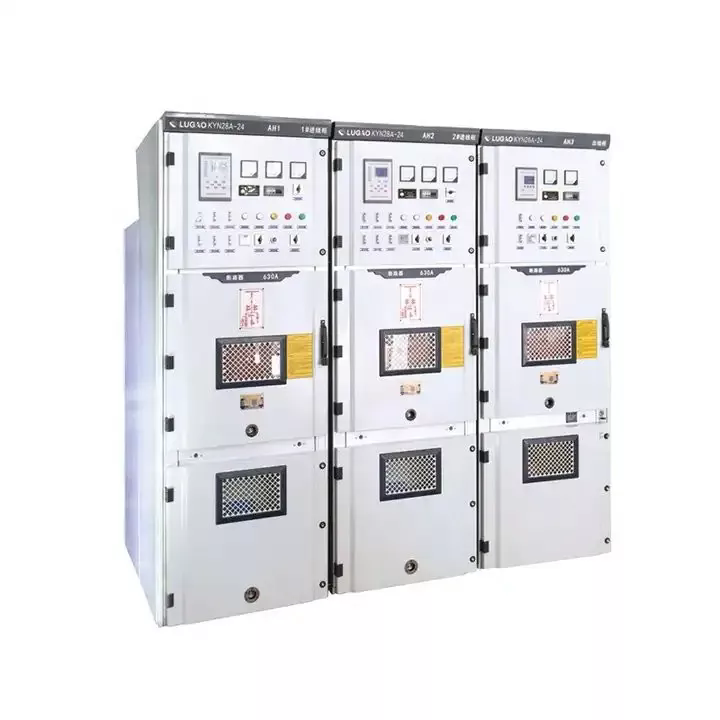

| Constructietype | Kenmerken & Toepassingen |
| Metaalomsloten schakelapparatuur | Alle spanningvoerende delen zijn ingesloten in een geaarde metalen behuizing, met aparte compartimenten voor rails, schakelapparatuur en kabelaansluitingen. Standaard voor moderne MV-installaties binnenshuis (IEC 62271-200). |
| Met metaal beklede schakelapparatuur | Een subcategorie met volledig metalen barrières tussen alle onder spanning staande delen en compartimenten. Hoogste niveau van interne foutbeheersing (IEC 62271-200 LSC2B). |
| Kasttype schakelapparatuur | Niet-boogbestendige ligboxpanelen gemonteerd in opstellingen. Zuiniger maar met lagere boogfoutprestaties. |
| Gasgeïsoleerde schakelapparatuur (GIS) | Alle spanningvoerende delen zijn ingesloten in afgedichte SF₆-gevulde of alternatieve gasbehuizingen. Zeer compact, geschikt voor installaties met beperkte ruimte. |
| Luchtgeïsoleerde schakelapparatuur (AIS) | Maakt gebruik van luchtisolatie binnen metalen behuizingen of open constructies. Grotere voetafdruk, maar eenvoudiger en kosteneffectiever. |
De Ring Main Unit (RMU) is een compacte, in de fabriek afgedichte MV-schakelinstallatie ontworpen voor distributienetwerken met ringvoeding - de standaardtopologie voor MV-kabelsystemen in stedelijke en voorstedelijke gebieden. Een RMU biedt doorgaans twee ringvoedingsschakelaarposities plus een of meer transformatorvoedingsposities met beveiligingsapparatuur.

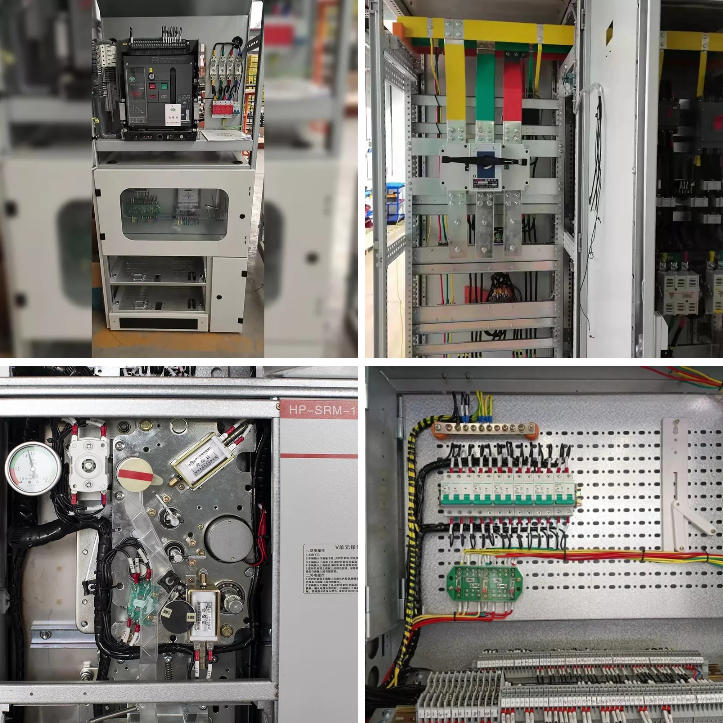

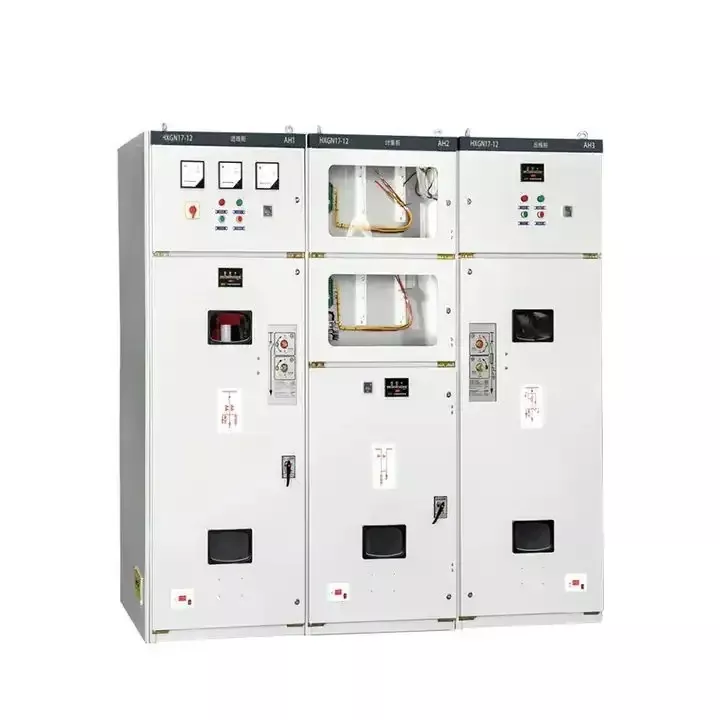

Figuur 2 — Ring Main Unit (RMU): Compacte MV-schakelapparatuur voor distributienetwerken
RMU's zijn verkrijgbaar in twee primaire isolatievarianten:
| Technologie | Werkingsprincipe | Belangrijkste voordelen | Beperkingen |
| Vacuüm CB | Boog geblust in hoogvacuüm onderbrekerfles | Lange levensduur (>10.000 schakelingen), geen gas, compact, weinig onderhoud | Beperkt tot ≤52 kV |
| SF₆ CB | De gasstroom dooft de boog in de drukkamer | Hoog onderbrekingsvermogen, uitstekende isolatie, compact | Hoog GWP (~23.500), milieuproblemen, gasmonitoring vereist |
| Luchtstraal CB | Lucht onder hoge druk dooft de boog | Geen gevaarlijk gas, geschikt voor gebruik buitenshuis | Groot formaat, veel onderhoud, grotendeels verouderd |
Tabel 6 — Vergelijking van de technologie van MV-stroomonderbrekers
| Parameter | Typisch bereik/waarden |
| Nominale spanning | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Nominale normale stroom | 630 A, 1.250 A, 1.600 A, 2.000 A, 2.500 A, 3.150 A, 4.000 A |
| Kortsluit-breekstroom | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Bestand tegen korte tijd | Typisch 1 s of 3 s bij nominale kortsluitstroom |
| Blikseminslagbestendig (LIWV) | 60 kV (7,2 kV-klasse) tot 250 kV (52 kV-klasse), conform IEC 62271-1 |
| Bedieningsmechanisme | Veermotor (standaard); handmatige of elektromagnetische opties |
| Toepasselijke norm | CEI 62271-100, CEI 62271-200, GB/T 3906, ANSI C37.20 |
Tabel 7 — Technische specificaties van middenspanningsschakelaars
Hoogspanningsschakelapparatuur werkt bij systeemspanningen boven 52 kV, met veelgebruikte spanningen van 72,5 kV, 145 kV, 245 kV, 420 kV en 550 kV. Deze apparatuur vormt de kritische schakel- en beveiligingsinfrastructuur van het bulktransmissienetwerk – het hoogste energieniveau van het energiesysteem, dat verantwoordelijk is voor het transport van grote hoeveelheden elektrische energie over lange afstanden tussen opwekkingscentra en regionale laadcentra.
De gevolgen van het falen van hoogspanningsschakelapparatuur zijn ernstig: een enkele defecte stroomonderbreker in een groot 220 kV-transmissieonderstation kan honderden megawatt aan opwekking of belasting uitschakelen. Schade aan apparatuur door foutstromen op hoogspanningsniveaus kan catastrofaal en kostbaar zijn. Deze context verklaart de extreem veeleisende prestaties en strenge testvereisten waaraan hoogspanningsschakelapparatuur moet voldoen.
Bij de AIS-technologie worden componenten van hoogspanningsschakelaars – stroomonderbrekers, scheiders, aardingsschakelaars, instrumenttransformatoren – geïnstalleerd in openluchtconstructies, waarbij lucht zorgt voor isolatie tussen spanningvoerende delen en de aarde. AIS-substations zijn al tientallen jaren de standaard voor het schakelen op transmissieniveau en blijven wereldwijd gebruikelijk vanwege de eenvoud, lagere kosten en het gemak van onderhoud en inspectie.
AIS-substations hebben een aanzienlijk landoppervlak nodig om de veiligheidsafstanden te behouden. Een typisch 220 kV AIS-onderstation heeft mogelijk 1 à 3 hectare nodig, met enkele meters vrije ruimte tussen de fasen en de aarde.
Bij GIS-technologie zijn alle spanningvoerende componenten ondergebracht in afgedichte, met SF₆-gas gevulde cilindrische aluminium behuizingen. Dankzij de superieure diëlektrische eigenschappen van SF₆ kunnen de afstanden tussen fase en aarde en tussen fasen drastisch worden verkleind, waardoor de voetafdruk van het onderstation wordt verkleind tot 10-15% van het equivalente AIS-gebied.
GIS heeft de voorkeur in omgevingen met beperkte ruimte, zoals stedelijke ondergrondse substations, offshore-platforms, locaties op grote hoogte en zwaar vervuilde industriële gebieden.
Figuur 3 — Transmissieonderstation voor gasgeïsoleerde hoogspanningsschakelapparatuur (GIS).
Hybride schakelapparatuur integreert meerdere primaire functies (stroomonderbreker, scheider, aardingsschakelaar, stroomtransformator) binnen één compacte, met SF₆ gevulde module. Dit biedt een tussentijdse reductie van de voetafdruk tussen AIS en GIS, tegen kosten tussen beide. HGIS wordt steeds vaker gebruikt bij brownfielduitbreidingen en capaciteitsuitbreidingen waar volledig GIS onbetaalbaar is.
De SF₆-stroomonderbreker van het puffertype of zelfontploffende stroomonderbreker is de dominante HV-technologie. Verbeteringen in de contactgeometrie en boogcontrole verminderen de bedrijfsenergie, waardoor betrouwbare veeraangedreven mechanismen mogelijk worden in plaats van grote hydraulische/pneumatische actuatoren. Gefaseerde SF₆-alternatieven voor HV (CO₂/O₂-mengsels, vacuümonderbrekers) worden nog steeds onderzocht, met beperkte commerciële inzet vanaf 2026.
| Parameter | Lugao HV-schakelapparatuurspecificatie |
| Spanningsbereik | 3.600 V – 40.500 V (voldoet aan de spanningsklassedefinities van IEC 62271-1) |
| Nominale normale stroom | Tot 4.000 A |
| Kortsluiting weerstaan | Tot 50 kA (kortstondige weerstand van 1 s) |
| Behuizingstype | Volledig geïsoleerde metalen kast; binnen- en buitenconfiguraties |
| Isolatie medium | Luchtgeïsoleerd (AIS) / Vast geïsoleerd; SF₆-configuraties beschikbaar |
| Naleving van normen | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37-serie |
| Certificeringen | CE, ISO, CCC; Typegetest door derden |
Tabel 8 — Technische specificaties van Lugao Power HV-schakelapparatuur
Wanneer de contacten van de stroomonderbreker scheiden onder belasting of foutstroom, onderhoudt de elektrische energie een plasmaboog tussen de contacten. De temperatuur bereikt 5.000–20.000 K en voert de volledige foutstroom uit totdat deze uitdooft. Het boogdovende vermogen van de onderbreker (snelheid om te onderbreken bij een natuurlijke stroom nul) bepaalt de maximale onderbreekbare foutstroom (breekcapaciteit) en de doorgelaten energie.
Onderbrekende media, contactgeometrie en het ontwerp van het bedieningsmechanisme bepalen de prestaties en onderhoudsvereisten van de onderbreker.
| Medium | Spanningsbereik | Breekprestaties | Milieu-impact | Onderhoud | Trend |
| Vacuüm | Laagspanning – 52 kV | Uitstekend | Geen | Zeer laag | Groeien |
| SF₆-gas | MV-HV | Uitstekend | GWP 23.500 ⚠ | Laag (verzegeld) | Gereguleerd ↓ |
| Lucht (ACB) | LV | Goed | Geen | Gematigd | Stabiel |
| Olie (bulk) | MV (verouderd) | Goed | Brandrisico | Hoog | Erfenis ↓ |
| CO₂-mengsel | MV-HV (ontwikkelaar) | Opkomend | GWP~1 | Nader te bepalen | R&D-fase |
Tabel 9 — Vergelijking van boogdovende media tussen schakelapparatuurcategorieën
De EU F-gasverordening (EU 2024/573) voert SF₆ geleidelijk uit voor nieuwe MV-installaties vanaf 2030. Andere regio's nemen soortgelijke regels aan. Reacties uit de sector zijn onder meer:
⚠ AANKOOPNOTA
Voor projecten met een levensduur van 20 tot 30 jaar vermijdt het specificeren van SF₆-vrije technologie vroegtijdige vervangingskosten. De vacuüm- en solide geïsoleerde MV-schakelapparatuur van Lugao Power biedt conforme, toekomstbestendige alternatieven. Schakel de engineering van Lugao in voor optimale SF₆-vrije oplossingen.
| Parameter | Definitie en belang |
| Nominale spanning (Ur) | Hoogste systeemspanning waarop de schakelapparatuur continu kan werken. Moet bij installatie de maximale bedrijfsspanning overschrijden. |
| Nominale kortsluitstroom (Isc) | Maximale foutstroom die de onderbreker betrouwbaar kan onderbreken. Moet de verwachte systeemfoutstroom overschrijden. |
| Geschatte kortetermijnbestendigheid (Icw) | Maximale stroomschakelaars kunnen gedurende een bepaalde tijd (1 s of 3 s) doorgaan zonder structurele schade. |
| Nominale normale stroom (Ir) | Maximale continue belastingsstroom binnen thermische limieten, met marge voor belastingsgroei. |
| Isolatieniveaus (LIWV / SIWV) | Blikseminslagbestendig en schakelimpulsbestendig tegen spanningen. Moet coördineren met overspanningsbeveiliging. |
| Interne boogclassificatie (IAC) | De categorieën IEC 62271-200 (A, B, AB) definiëren de veilige insluiting van interne boogfouten. |
| Verlies van servicecontinuïteit (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B-categorieën bepalen of aangrenzende baaien tijdens onderhoud onder spanning blijven. |
Tabel 10 — Kritieke technische parameters van schakelapparatuur
| Standaard | Lichaam | Domein |
| IEC 62271-1 | IEC | Gemeenschappelijke specificaties voor HV-schakel- en besturingsapparatuur — alle spanningsklassen. |
| IEC 62271-100 | IEC | AC-stroomonderbrekers — primaire MV/HV CB-standaard. |
| IEC 62271-200 | IEC | Metaalomsloten AC-schakelapparatuur voor 1 kV–52 kV - MV-assemblages. |
| IEC 62271-203 | IEC | Gasgeïsoleerde, met metaal omsloten schakelapparatuur (GIS) voor >52 kV — transmissie-GIS. |
| IEC 61439-1/-2 | IEC | LV-schakelapparatuur — ontwerpverificatie en routinetests. |
| ANSI/IEEE C37-serie | IEEE | Omvat AC HV-stroomonderbrekers (C37.04/06/09), middenspanningsschakelaars (C37.20), testen. |
| GB/T 3906 | SAC | Chinese norm voor 3,6–40,5 kV metaalomsloten schakelapparatuur. Equivalent aan IEC 62271-200. |
| IEC 60947-serie | IEC | LV-schakel- en besturingsapparatuur - apparaatnormen voor onderbrekers, scheiders en contactors. |
Tabel 11 — Belangrijkste internationale normen voor schakelapparatuur
| Stap | Activiteit | Belangrijke vragen en resultaten |
| 1 | Systeemanalyse | Kortsluitanalyse uitvoeren/beoordelen. Bepaal de maximale verwachte foutstroom op elke locatie. |
| 2 | Belasting- en spanningsdefinitie | Definieer de nominale normale stroom, systeemspanning, spanningsregeling en OLTC-vereisten, indien van toepassing. |
| 3 | Technologie selectie | Selecteer spanningsklasse (LV/MV/HV), onderbrekend medium (vacuüm/SF₆/lucht), behuizingstype (AIS/GIS/met metaal omsloten), binnen-/buitenconfiguratie. |
| 4 | Normendefinitie | Identificeer toepasselijke normen, specificeer de vereiste certificeringen (IEC, ANSI, CE, CCC, DNV, enz.) in de offerteaanvraag. |
| 5 | Beschermingscoördinatie | Definieer relaisfuncties, tijd-stroomcoördinatie, communicatieprotocol (IEC 61850, Modbus, DNP3), IAC/LSC-vereisten. |
| 6 | Locatievoorwaarden | Definieer temperatuur, hoogte, vochtigheid, vervuiling, seismische zone, binnen-/buiteninstallatie. Bepaal de specificaties voor derating en behuizing. |
| 7 | Offerteaanvraag en evaluatie | Technische specificatie uitbrengen. Evalueer biedingen: compliance, typetesten, levering, ondersteuning, TCO. |
Tabel 12 — Specificatie- en aanschafproces van schakelapparatuur in zeven stappen
| Kies voor vacuüm-/massief geïsoleerde middenspanningsschakelaars als... | Kies SF₆ GIS als… |
| SF₆ verboden of gereguleerd; toekomstbestendig, laag milieurisico; MV ≤ 40,5 kV; weinig onderhoud; voorkeur binnenshuis | Het terreinoppervlak is ernstig beperkt; spanning >40,5 kV; sterk vervuild buitenmilieu; verlengd onderhoudsinterval; hermetisch afgesloten prestaties |
Tabel 13 — Gids voor technologieselectie: vacuüm/SI versus SF₆ GIS
💡 SLEUTELINZICHT
TCO-analyse: Over een levensduur van 20 jaar overtreffen de totale kosten voor onderhoud en einde levensduur van SF₆ MV-schakelapparatuur de vacuüm-/vastestof-geïsoleerde alternatieven met 15-25% (inclusief SF₆-terugwinning). Het wordt sterk aanbevolen dit te kwantificeren voordat er commitment wordt gegeven.
Lugao Power Co., Ltd.is een toonaangevende, in China gevestigde gespecialiseerde fabrikant van elektrische schakelapparatuur, stroomtransformatoren en box-type transformatorstations. Met een speciale focus op apparatuur voor stroomdistributie heeft Lugao diepgaande technische expertise ontwikkeld over het volledige spanningsbereik – van laagspanningsdistributieschakelaars tot hoogspanningskasten met metalen behuizing – ten behoeve van nutsbedrijven, EPC-aannemers, industriële exploitanten en projectontwikkelaars van duurzame energie op de mondiale markten.
Directe levering vanuit de fabriek gecombineerd met sterke OEM-capaciteiten, naleving van meerdere standaarden en een zeer responsief technisch ondersteuningsteam maken Lugao tot een voorkeursleverancier voor internationale projecten die kwaliteit, compliance en concurrerende prijzen vereisen.

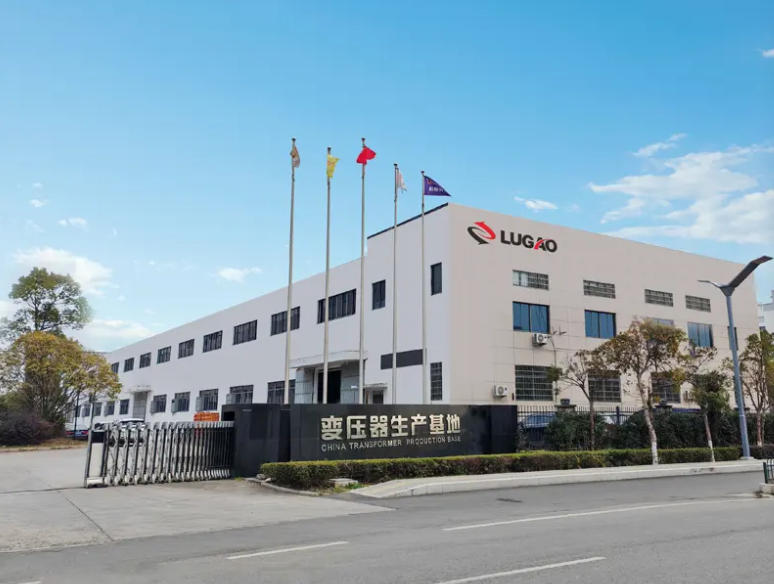

Figuur 4 — Productiefaciliteit van Lugao Power Co., Ltd
| Product | Spannings-/stroombereik | Normen | Certificeringen |
| LV-hoofdverdeelbord (MDB) | Tot 1.000 V / tot 6.300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motorcontrolecentrum (MCC) | Tot 1.000 V / tot 4.000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV metaalomsloten schakelapparatuur | 3,6 kV – 40,5 kV / tot 4.000 A | CEI 62271-200, GB/T 3906 | CE, ISO, CCC, typegetest |
| Ring-hoofdeenheid (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, typegetest |
| Volledig geïsoleerde, met metaal omsloten kast | 12 kV – 40,5 kV / tot 4.000 A | IEC 62271-200 | CE, ISO, typegetest |
| HV-schakelapparatuur | 3.600 V – 40.500 V / tot 4.000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, typegetest |
| Op maat gemaakte / OEM-schakelapparatuur | Volgens klantspecificatie | IEC / ANSI / GB / BS (per project) | Per projectvereiste |
Tabel 14 — Productportfolio van Lugao-stroomschakelapparatuur
De productie- en engineeringactiviteiten van Lugao Power zijn gecertificeerd volgens ISO 9001, met een kwaliteitsmanagementsysteem (QMS) dat alle fasen van de productrealisatie bestrijkt - van de inspectie van binnenkomend materiaal tot de controle van het productieproces, het testen van het eindproduct en ondersteuning na de levering. Het QMS omvat gecontroleerde procedures voor ontwerpbeoordeling, leverancierskwalificatie, gekalibreerd testapparatuurbeheer, verwerking van niet-conformiteiten en corrigerende maatregelen.
Typetests – uitgevoerd op prototype-eenheden in geaccrediteerde externe hoogspanningstestlaboratoria – verifiëren dat het ontwerp voldoet aan alle gespecificeerde prestatie-eisen. De standaardproductlijnen van Lugao zijn typegetest in overeenstemming met de toepasselijke IEC- en GB-normen. Typetestrapporten van erkende laboratoria (waaronder KEMA, TÜV Rheinland, SGS, CPRI en CEPRI) zijn ter beoordeling beschikbaar als onderdeel van het pre-kwalificatiedocumentatiepakket.
Typetests voor MV-schakelapparatuur (IEC 62271-200) omvatten:
| Routinetest | Standaard / Acceptatiecriteria |
| Vermogensfrequentie weerstaan | Toegepaste spanning op nominaal isolatieniveau gedurende 1 minuut – geen flashover of storende ontlading |
| Isolatieweerstand | Meggertest bij 2,5 kV of 5 kV DC; resultaat vergeleken met de uitgangswaarde en de minimale acceptatiedrempel |
| Mechanische werkingstest | Bedieningsmechanismen van stroomonderbrekers en scheiders zijn in werking gesteld; bedrijfstijden en gemeten reizen |
| In elkaar grijpende verificatie | Alle veiligheidsvergrendelingen (mechanisch en elektrisch) zijn gecontroleerd om onjuiste schakelsequenties te voorkomen |
| Functieele test beveiligingsrelais | Alle geconfigureerde beveiligingsfuncties getest aan de hand van relaisinstellingen; rijtijden geverifieerd volgens specificatie |
| Controle van bedrading en besturingscircuit | Alle continuïteit, polariteit en isolatie van de besturings- en secundaire bedrading zijn geverifieerd aan de hand van goedgekeurde tekeningen |
| Visuele en dimensionele inspectie | Alle componenten, labels, railmarkeringen en verbindingen zijn geverifieerd aan de hand van goedgekeurde productietekeningen |
Tabel 15 — Lugao Power Routine Testprogramma voor schakelapparatuur
KWALITEITSVERBINTENIS
Elke zending van Lugao Power-schakelapparatuur gaat vergezeld van een compleet technisch documentatiepakket: routinematig testrapport met alle gemeten waarden en acceptatiecriteria, referenties van typetestcertificaten, materiaalcertificaten, kalibratierecords voor testapparatuur, dimensionale inspectierecords en as-built tekeningen. Inspectie door derden en getuige-FAT kunnen op verzoek worden geregeld.
