Wat is een olie-ondergedompelde transformator?

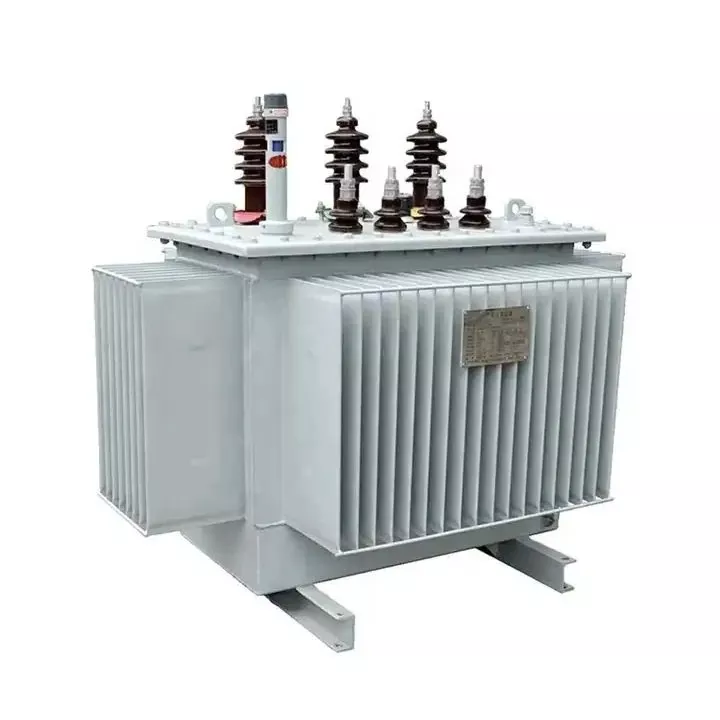

Mensen praten nog steeds over in olie ondergedompelde transformatoren in energiesystemen. Een in olie ondergedompelde transformator fungeert als een belangrijk elektrisch apparaat. Het is afhankelijk van isolatieolie voor zowel koeling als isolatiedoeleinden. De kern en wikkelingen zitten volledig ondergedompeld in die olie. Isolatieolie wordt voor deze rol gekozen omdat het een hoge isolatiesterkte biedt. Het heeft ook een grote specifieke warmtecapaciteit. Door deze opstelling kan de warmte snel van de lading worden afgevoerd. Dit voorkomt op zijn beurt fouten als gevolg van plaatselijke problemen met oververhitting. Transformatoren zijn geschikt voor het verhogen of verlagen van spanningsniveaus bij de transmissie en distributie van energie. Ze zorgen ervoor dat het hele systeem stabiel blijft draaien. Een typische transformator omvat een kern, wikkelingen, isolerende olie, een olietank, een koelsysteem en een beveiligingssysteem. De kern is gemaakt van koudgewalste siliciumstaalplaten van hoge kwaliteit. De wikkelingen zijn voorzien van zuurstofvrij koperdraad.

In olie ondergedompelde transformatorenkomen met een aantal opvallende kenmerken. Tijdens bedrijf transporteert de isolatieolie de gegenereerde warmte via thermische convectie naar het koelsysteem. Wanneer de belastingsstroom door de wikkelingen vloeit, ontstaat er warmte. De isolatieolie absorbeert die warmte direct. Hierdoor stijgt de olietemperatuur en daalt de dichtheid. Er ontstaat daardoor een natuurlijke circulatie. Het koelsysteem geeft de warmte vervolgens af aan de omgevingslucht.

De olieomgeving beschermt componenten tegen corrosie veroorzaakt door atmosferisch vocht en zuurstof. Regelmatig onderhoud werkt naast deze bescherming. Samen kunnen ze de levensduur flink verlengen. Het creëert een solide opstelling voor langdurig gebruik.

Dit ontwerp levert over het algemeen uitstekende isolatieprestaties. Het is goed bestand tegen hoogspanningsstress.

In olie ondergedompelde transformatorenbeschikken over verschillende koelmethoden. Veel voorkomende zijn onder meer zelfgekoeld, bekend als ONAN. Een andere is luchtgekoeld, ONAF genaamd. Geforceerde olie-luchtkoeling gaat van OFAF. Gebruikers kunnen selecteren op basis van de regionale omgeving waarin het zal opereren.

Voorzorgsmaatregelen voor gebruik en onderhoud zijn van toepassing op in olie ondergedompelde transformatoren. Onder continue bedrijfsomstandigheden moet de toptemperatuur van de olie onder de 85 graden Celsius blijven. De maximaal toegestane waarde ligt meestal rond de 90 graden Celsius. Dit helpt een versnelde veroudering van de isolatie te voorkomen.

Regelmatig testen blijkt essentieel voor deze units. Controleer de diëlektrische sterkte, het vochtgehalte, de opgeloste gassen en de zuurgraad. Dergelijke tests bieden vroegtijdige waarschuwingen voor mogelijke fouten.

Transformatoren behandelen tijdelijke overbelastingen op basis van specifieke richtlijnen. Continu gebruik boven de nominale waarde versnelt echter de veroudering van de isolatie.

Routinematige inspecties houden de zaken onder controle. Kijk regelmatig naar de bussen. Reinig de radiatoren indien nodig. Controleer of de beveiligingsapparatuur goed werkt. Controleer of de kraanwisselaars correct werken. Verhelp eventuele tekenen van olielekkage onmiddellijk.
