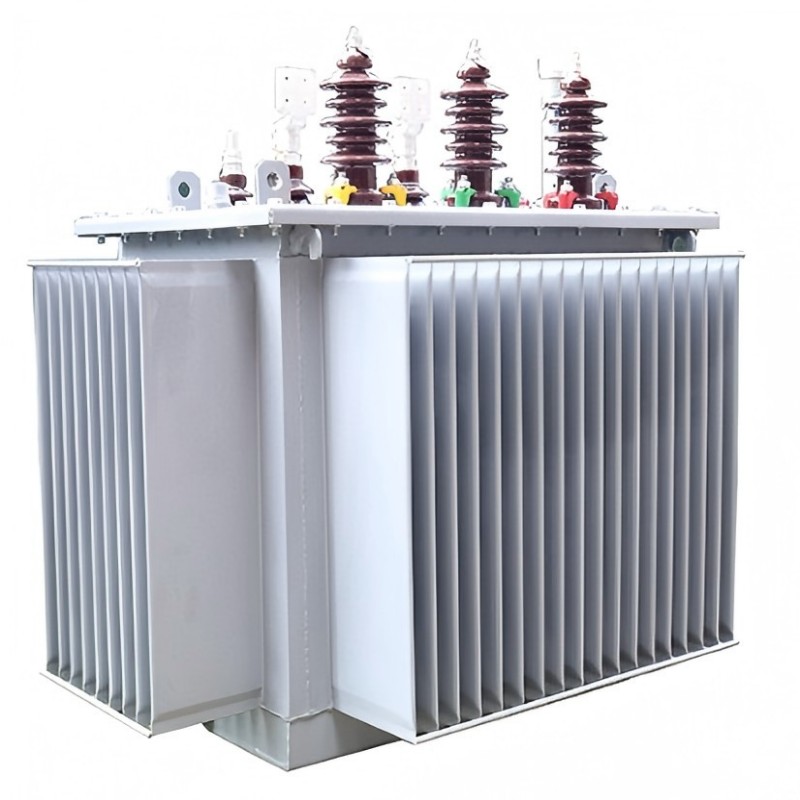

In olie ondergedompelde transformatorenhulp bij de transmissie en distributie van energie door het omzetten van de netspanning. Het fundamentele werkingsprincipe is gebaseerd op de wet van Faraday over elektromagnetische inductie. Een transformator bevat een primaire wikkeling, een secundaire wikkeling en een magnetische kern die ze met elkaar verbindt. Wanneer er tijdens bedrijf wisselstroom door de primaire wikkeling vloeit, ontstaat er in de kern een voortdurend veranderend magnetisch veld. Dit veranderende veld induceert vervolgens een spanning in de secundaire wikkeling. De windingsverhouding tussen de twee wikkelingen bepaalt of de spanning omhoog of omlaag gaat.
De kern is afkomstig van gestapelde siliciumstaalplaten. Het vormt een magnetisch pad met lage weerstand om wervelstroom- en hysteresisverliezen te verminderen. Het wikkelsysteem heeft de primaire en secundaire wikkelingen. Nauwkeurig bochtenontwerp zorgt voor de benodigde spanningstransformatie. De olietank bevat de isolerende olie. Het externe koellichaam vergroot het warmteafvoergebied. Het beveiligingssysteem bestaat uit een olieconservator, een ontvochtiger en een drukontlastingsapparaat. Deze onderdelen zorgen voor een veilige werking onder verschillende omstandigheden. Maatwerk werkt voor speciale toepassingen. Het maakt gebruik van gespecialiseerde componenten of voegt indien nodig onderdelen toe en verwijdert deze.
Een step-up transformator verhoogt de spanning van de primaire zijde naar de secundaire zijde. Meestal heeft de secundaire wikkeling meer windingen dan de primaire. Wisselstroom gaat met minder windingen door de primaire wikkeling. Het genereert een wisselende magnetische flux in de kern. Deze flux induceert een hogere spanning in de secundaire wikkeling met meer windingen. Step-up-transformatoren maken spanningsverhogingen mogelijk. Ze maken krachtoverbrenging over lange afstanden mogelijk.
Step-down-transformatoren bevinden zich aan het einde van een voedingssysteem. Ze bereiken spanningsconversie met een nauwkeurig ontwerp van de draaiverhouding. Ze verlagen de spanning van de primaire naar de secundaire zijde. De secundaire wikkeling heeft dienovereenkomstig minder windingen. Ze zetten hoge spanning van het transmissienetwerk om naar een lagere spanning voor gebruikerstoepassingen.
Tijdens netbedrijf is detransformatorbehoudt een constante frequentie terwijl de spanning en stroom veranderen. Het uitgezonden vermogen blijft vrijwel constant. Naarmate de spanning stijgt, daalt de stroom proportioneel. Het tegenovergestelde gebeurt wanneer de spanning afneemt. De isolatieolie voert de warmte effectief af. Het beschermt ook interne componenten tegen vocht en oxidatie. Dit verlengt de levensduur van de transformator aanzienlijk.
